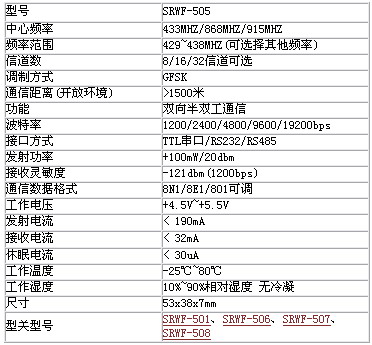

產品簡介: SRWF-505型無線模塊是上海桑銳電子科技有限公司采用高效FEC前向糾錯技術結合高性能的無線射頻IC, 以及高速微處理器相結合開發出的一款無線通信模塊， 該無線模塊是在SRWF-501型無線模塊的基礎添加了適當?shù)墓β史糯笃髟黾恿送ㄐ啪嚯x的一款微功率無線模塊, 可與SRWF-501、SRWF-506、SRWF-507、SRWF-508進行無線通信。該無線通信模塊具有很強的抗干擾能力, 全透明傳輸, 體積小,功耗低傳輸距離遠的特點, 客戶使用時不需要任何編碼技術。 性能參數： 產品特點: 1.微發射功率:最大20dbm（100mW）的發射功率。 2. ISM頻段工作頻率，無需申請頻點。 載頻頻率429-438MHz，也可提供315/868/915MHz等載頻 3.高抗干擾能力和低誤碼率。 基于FSK的調制方式，采用高效通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。 4.完善的通訊協議。 5.傳輸距離遠。 在視距情況下，天線高度>3米，可靠傳輸離距>1500m（BER=10-3/1200bps）。 6.透明的數據傳輸。 提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。 7 .多信道，多速率。 SRWF-505型模塊標準配置提供8/16/32個信道，根據用戶需要，可擴展到32信道，滿足用戶多種通信組合方式的需求。SRWF-505型模塊可提供1200bps、2400bps、4800bps、9600bps、19200bps等多種通信波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。 8 .雙串口，3種接口方式。 SRWF-505型模塊提供2個串口3種接口方式，COM1為TTL電平UART接口。COM2由用戶自定義為標準的RS-232/RS-485接口（用戶只需要拔/插短路器再上電即可改變接口類型）。 9 .高速無線通訊和大的數據緩沖區。 可1次傳輸無限長度的數據，用戶編程更加靈活。 10 .智能數據控制，用戶無需編制多余的程序。 即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，SRWF-505型模塊能夠自動完成。 11.低功耗及休眠功能。 接收電流<32mA，發射電流<190mA,休眠時電流僅為<30uA（波特率=1200bps）。 12.高可靠性，體積小、重量輕。 采用高性能單片處理器ATMega88,外圍電路少，可靠性高，故障率低。 13.兩種接口收發等待時間。 可設置的接口等待時間使用模塊既能用于高速用戶設備（如DSP系統）也可適用低速系統（如51系統）。 14.看門狗實時監控。 ATMega88的看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。
