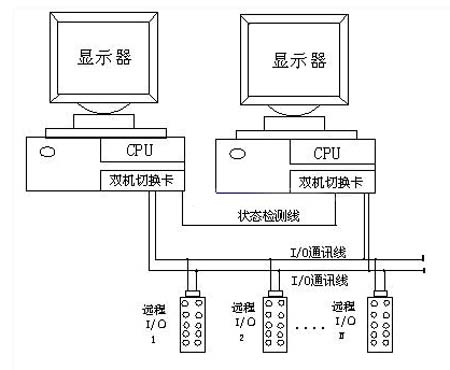

產品介紹 HPCS-3000系統的一個重要特點就是該系統有很大的可伸縮性。不但可構成數千點的大型系統，也可構成幾百點的小系統，甚至可組成幾十點的微型DCS系統。在各類系統中都可實現電源冗余、控制器冗余、通訊總線冗余及I/O卡件冗余。特別要說明的是不論大型系統、小型系統還是微型系統都保持優異的性?xún)r(jià)比。 下面說明組成微型HPCS-3000DCS系統的組成： 1．微型DCS的PCS（過程控制站）由操作員站兼任。將HPCS-3000中ISA接口的雙機切換通訊卡插在一臺操作員站的ISA插槽中，而將另一塊ISA接口的雙機切換通訊卡插在另一臺操作員站的ISA插槽中。如圖I所示。將兩塊雙機切換通訊卡的狀態檢測線相連；將兩塊雙機切換通訊卡的I/O通訊線分別與我公司生產的IP65封裝的遠程I/O的通訊線相連（雙路通訊），再將遠程I/O模塊放置在適當?shù)奈恢眉纯?。在不加中繼器的情況下遠程I/O與操作員站的最遠距離為1200米。系統所能驅動的遠程I/O模塊的數量為256個。 2．在兩臺操作員站的硬盤中分別裝載我公司提供的控制器軟件（在WINDOWS NT操作系統下）同時還需安裝上位機軟件如組態王、WINCC等。安裝完畢即可對系統開始組態。對于幾十個至數百個控制點的微型系統來講，我們的DCS組成方案可為用戶節省了一對冗余的PCU控制器，而且由于使用了現場總線的遠程I/O模塊還可為用戶節約大量的電纜。 圖I 微型HPCS-3000DCS
