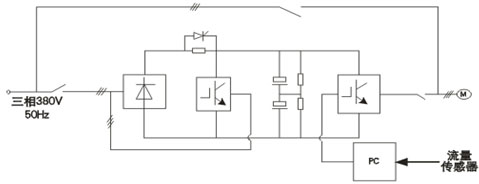

NBB-GBH系列抽油機增效節能控制裝置（能量回饋型）概述 ■ 游梁式抽油機通常由普通交流異步電動機或永磁同步電機直接拖動梁式抽油機（即磕頭機）運行，是油田廣泛應用的傳統抽油設備。其曲柄帶以配重平衡塊帶動抽油桿，驅動井下抽油泵做固定周期的上下往復運動，把井下的油送到地面。在一個沖次內，隨著抽油桿的上升/下降，而使電機工作在電動/發電狀態。上升過程電機從電網吸收能量電動/運行；下降過程電機的負載性質為位勢負載，加之井下負壓等使電動機處于發電狀態。 ■ 然而，井下油層的情況特別復雜，有富油井、貧油井之分，有稀油井、稠油井之別。恒速應用問題顯而易見。如拋卻這些不談，就抽油機油泵本身而言，磨損后的活塞與襯套的間隙漏失等都是很難解決的問題，況且變化的地層因素如油中含砂、蠟、水、氣等復雜情況也對每沖次抽出的油量有很大的影響?？磥?，只有調速驅動才能達到最佳控制。 ■ 使用調速傳動后，可根據井下狀態調節抽油機沖程頻次及分別調節上、下行程的速度，在提高泵效的同時減少泵的漏失，以獲得最大出油量。尤其是采用變頻調速即無啟動沖擊，又可解決抽油機能力過剩、負荷率偏低、功率因數偏低的問題，獲得節能增效的同時又能提高整機使用壽命 ■ 在諸多的調速傳動方案中，比較常見的是間歇工作節能型，動態調壓調速節能型及變頻器調速節能型產品。間歇工作節能型產品主要是針對貧油井、老油井等產量小甚至有空抽的具體情況而采用的。用微處理技術配合液量傳感器，對小于經濟液量的油井實行停機處理，采用簡單的Y/△變換自動開停，以保證開機時抽油機的最大效率，同時避免低效抽取，節約電能。 ■ 動態調壓節能型產品是根據抽油機上下行程負荷變化，及時調節電動機電壓，使抽油機工作能力始終與實際負荷相匹配，從而最大限度地達到節能目的。以上產品與變頻調速器相比，節能效果相對較差，因此用變頻調速改造采油設備勢在必行。 ■ 為了實現抽油機采用變頻調速和高節能的目的,NBB公司開發出了NBB-BH-4、NBB-BH-6系列回饋型變頻器和NBB-GBH系列變頻節能控制裝置。投入油田使用后，節電達到20-50% ，效果顯著。 NBB-GBH系列抽油機增效節能控制裝置（能量回饋型）產品特點 ● 采用抽油機專用應用程序,智能高效,節能增產,適合于所有控制系統。 ● 動態調節抽油機的沖程頻次達到理想的節電目的。 ● 動態調節抽油機上下行程速度，實現增產節電的目的。 ● 配合微處理技術，本裝置可根據對電機負荷的跟蹤檢測及流量檢測，實時調整每一沖次的上下行速度，使抽油機工作在最佳狀態。 ●采用抽油機專用應用程序,智能高效,節能增產,適合于所有控制系統。 ●動態調節抽油機的沖程頻次達到理想的節電目的。 ●動態調節抽油機上下行程速度，實現增產節電的目的。 ●配合微處理技術，本裝置可根據對電機負荷的跟蹤檢測及流量檢測，實時調整每一沖次的上下行速度，使抽油機工作在最佳狀態. NBB-GBH系列抽油機增效節能控制裝置（能量回饋型）產品原理圖
