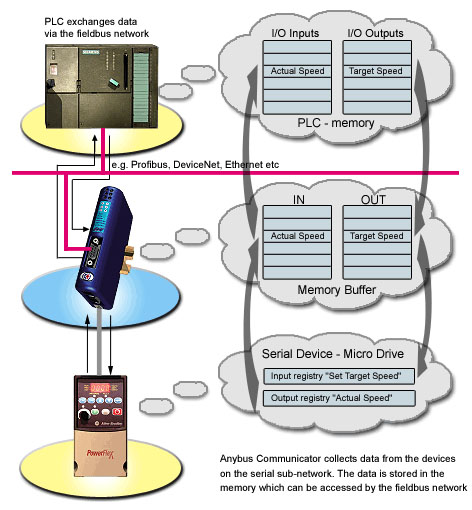

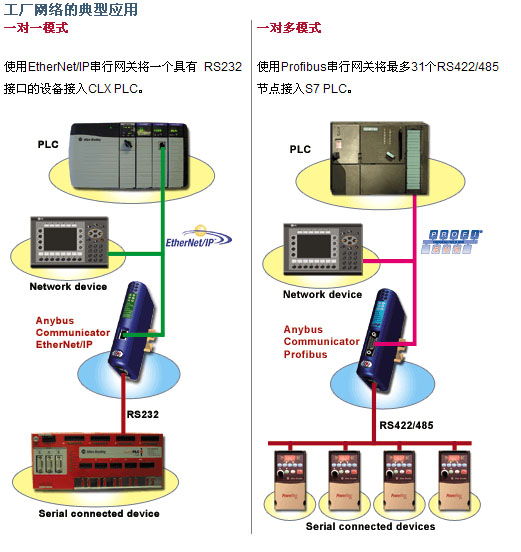

工業自動化市場存在著很多基于串行通訊的應用。AnyBus Communicator可以將這些產品連接到主要的現場總線網絡，以低廉的工程費用提供現場總線連接。 其目標應用包括驅動器、PLC、控制器、文本顯示器、人機界面、傳感器、條碼閱讀器、衡器和儀表。 AnyBus Communicator 利用嵌入式 Anybus-S 形成了一種獨立工作的產品，在不損失工業設備的功能、控制和可靠性的情況下實現了網絡集成。這既適用于老系統的升級也適合于系統新建。每一種串行網關對應于一種現場總線，形成一系列產品。 網關配置工具“ABC Config Tool”現在又包含了一個“配置向?qū)А边M一步簡化了網關的配 置。尤其對于初次使用者，配置向?qū)古渲霉ぷ髯兊檬趾唵?。向?qū)б龑в脩敉ㄟ^必要的步驟并在界面上提供即時幫助來完成設置。完成后，可以直接將配置下載到串行網關中，這樣就可以與指定設備進行通信了。當然也可以在下載之前對配置進行修改。向?qū)н€提供保存設備類型文件的功能。 這使得OEM制造商可以非常容易地提供現成的設備文件給最終用戶，并且在最終應用時具有很大的靈活性，也給最終用戶提供了一種簡單的配置方法。當使用向?qū)r，設備類型可以被保存，并可以創建一個庫，以便在下個工程中直接使用。 除了使用向?qū)б酝?，Anybus Communicator還可以通過配置工具進行完全的配置。這種方式允許用戶對串行子網進行完全的控制和設置 串行網關具有兩種工作模式可供選擇，通用數據模式和Modbus-RTU主站模式。通用數據模式基于生產者－消費者形式，將數據從串口讀出/向串口寫入，不做任何轉換或數據處理，便將數據映射到內部存儲區。這種應用適合于那些使用“純數據”通訊而沒有處理任何協議的設備，例如條碼閱讀器和顯示器。通用數據模式可以實現對起始位、停止位和校驗等設置的修改，數據本身將映射到內部存儲區的指定位置并由現場總線網絡從該位置訪問。 對于那些具有Modbus或類似的通訊協議的現場設備，Anybus Communicator 還提供了一種Modbus RTU主站模式。在這種模式下網關輪詢一個或多個Modbus從設備并將從設備中獲取的數據映射到網關內部存儲區。用戶可以選擇使用預定義的標準Modbus命令，也可以利用網關的高級數據處理功能來定義通訊報文，這樣網關和現場總線主站之間交換的僅僅是所選擇的數據。 這兩種模式共同使網關成為一種功能強、可配置和使用靈活的網絡產品，可將幾乎所有串行接口設備接入現場總線。這兩種模式的選擇是使用基于Windows的配置工具在對網關進行配置的階段完成的。利用Anybus Communicator的I/O數據內部映射功能可以從設備數據中選取一個子集傳送到現場總線網絡中，從而提高了數據交換的性能和靈活性。 網關還提供內置線路監聽器，可記錄串口上的全部通訊報文并以不同格式顯示這些信息，這樣可以實現對串行線路上通訊的診斷和分析。這對您了解串行通訊的詳細內容有極大的幫助。
