設備主要功能

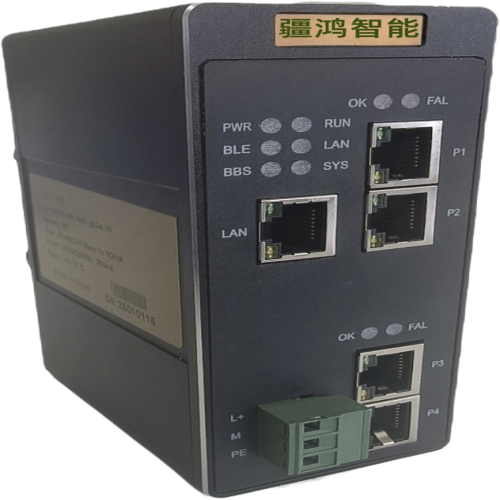

疆鴻智能JH-ECT004實現EtherCAT網絡與Modbus網絡之間的數據通訊，可分別連接Modbus設備網絡到EtherCAT網絡，并且支持具有不同Modbus通訊波特率和其它設置。即將Modbus設備轉換為EtherCAT設備。

應用廣泛：：應用于支持RS485接口的變頻器、儀表、上位機、掃碼槍等等。例如在智能倉儲系統中，貨架的位置信息采集可能通過RS485接口的傳感器完成，而整個倉儲的控制系統基于EtherCAT網絡。利用這種轉換，能夠準確、快速地將傳感器數據采集到控制系統中，實現貨物的精準存儲和管理。

設備技術參數

疆鴻智能JH-ECT004在EtherCAT一側為EtherCAT從站，在Modbus一側可以作為Modbus主站

ESI文件由配置工具自動生成

支持最大的輸入字節數為500字節，最大的輸出字節為500字節

支持Modbus RTU主站/從站

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。

校驗方式：無、奇、偶

數據位：7、8、9位

停止位：1位、2位

功能碼：作為Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH;

四，配置方法

1、正確連接電源，網線插入CFG配置口將疆鴻智能JH-ECT004與PC相連，給網關上電;

2、打開配置軟件，根據需求在配置軟件中進行配置(請參考配置軟件的使用方法);

3、將配置下載到網關中;

4、連接主站控制器與網關模塊;

5、等待網關會與PLC之間建立連接，此時ECT指示燈常綠;

6、網關模塊Modbus側通訊正常后，Tx、Rx綠色指示燈閃爍;

五，電器參數

供電：24VDC(±5%)，最大功率3.5W

工作環境溫度：-40～85℃，濕度≤95%

防護等級：IP20

安裝方式: DIN-35mm導軌
