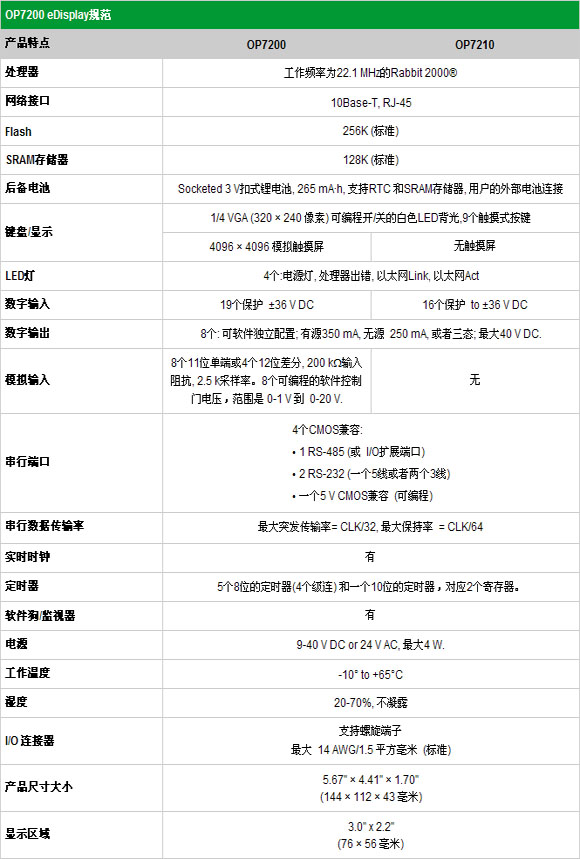

OP7200 eDisplay 型號 OP7200, OP7210 OP7200 eDisplay是一種智能終端，它提供多種I/O接口，內置以太網連接和可選配的A/D轉換器以及觸摸屏功能。對于工業現場控制，這種小巧緊湊的eDisplay是一種理想的數據采集和顯示設備方案，可作為OEM產品和工業現場控制的單機。其內嵌的10Base-T的以太網連接使它能應用在包括發送、接受電子郵件和報警的遠程診斷、通訊和控制。 產品特點 • 1/4 VGA 顯示 （320 × 240 像素） • 8個A/D轉換的輸入 • 24-27工業化的數字式I/O • 10Base-T RJ-45接口的以太網 • 符合NEMA 4 防水標準 • 4096 × 4096 模擬量觸摸屏（可選） RabbitNet RabbitNet 擴展端口使嵌入控制系統模塊化且可擴展，配置不同的模塊以適用大型復雜的實時控制、顯示和數據采集應用系統。一個典型的RabbitNet系統由一個作為主設備的單板控制器和一個或多個外設板卡組成。板載的高性能的Rabbit 3000 ® 或者Rabbit 2000 ® 微處理器提供高速的數據處理，主SBC同樣為外設板卡提供DCIN和+5 V的電源。 兩個eDisplay集成24-27個數字式I/O、一個I/O擴展端口和4個串行端口，Rabbit 2000處理器工作頻率為22.1MHz,內置256K的Flash/128K的SRAM存儲器（可選配為512K Flash/512K SRAM 存儲器）。在安裝前面板后，可符合NEMA 4防水標準，可以在惡劣的環境中使用。 eDisplay的數字式I/O包括高達19個帶保護的輸入和8個高電流有源或無源輸出。OP7200型號的特點是有8個11位單端模擬輸入通道，也可配置為4個12位差分模擬量輸入。OP7210是無A/D轉換和觸摸屏的低成本型號。 OP7200系列都配置了9鍵鍵盤和可編程控制的白色LED背光的1/4 VGA 顯示 （320 × 240 像素）。OP7200也包括4096 × 4096的模擬觸摸屏。這些型號都提供界面友好的菜單式軟件和可編程的語音提示來與用戶交互及鍵盤/顯示反饋。 當8個高電流輸出通過軟件分別被配置成無源，有源或三態輸出時，RS-232端口可以被配置成一個5線串口或者兩個3線串口。模擬輸入有8個軟件可選門電壓，電壓范圍從0-1 V 到 0-20 V。eDisplay支持英語、其他國外語言字體、圖形和位圖圖形，而且它能夠使用C語言編程，給設計者展現無限的設計空間。并且提供字體的轉換程序，各種字體，語言和文字大小都能夠共同使用該程序。 eDisplay的編程 OP7200的編程是使用符合工業標準的Z-World’s Dynamic C® 軟件開發系統。該系統提供各種驅動和演示程序擴展代碼庫，以及royalty-free的TCP/IP協議棧源代碼。借助適當?shù)妮o助硬件，OP7200型號都可以實現遠程在線編程調試。演示程序包括菜單彈出，屏幕按鍵，通過TCP/IP和串口進行數據發送/接收，模擬的伏特表顯示等等。
