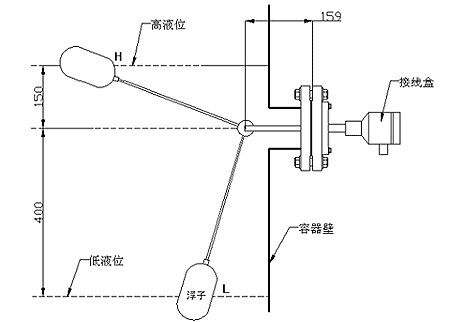

概 述 UFK浮球高低液位控制器主要適用于石油、化工、紡織印染、水處理等行業生產過程中各種容器內介質液位的控制和報警。尤其對各種泵在啟動過程中的水位控制是理想選擇。 結構原理控制器由裝有特制感應機構的插入管和浮子組成。當浮子隨液位上下移動時，特制感應機構在設定點上動作，將觸點接通，由儀表內部設置的電子線路將其轉化為符合控制邏輯要求的開關量信號并加以輸出,以此來達到高低液位控制或報警等目的。 產品圖片 具體控制邏輯 參見上圖，當液位高于水平安裝軸線以上150mm 時，即浮子到達H點時，本儀表輸出導通信號，并一直保持導通狀態，直到液位低于水平安裝軸線以下400mm時，即浮子下降到L點時，本儀表才改變輸出狀態，輸出斷路信號，并保持?jǐn)嗦窢顟B(tài)，直到液位重新上升到水平安裝軸線以上150mm 時，即浮子到達H點時，本儀表才再一次輸出導通信號，并一直保持導通狀態，直到液位重新低于水平安裝軸線以下400mm時，即浮子下降到L點時，本儀表才又一次改變輸出狀態，輸出斷路信號 主要技術參數 ◇控制長度：＜11000mm ◇負載電流：＜2A ◇工作溫度：一20～80℃ ◇工作壓力：0.3～6.4MPa ◇介質密度：＞0．75g／cm2 ◇工作壽命：105 ◇連接尺寸：螺紋ZGl／4"或3／8"。 ◇法蘭HG20592 PN2.5 DN80 RF ◇電源：220VAC，50HZ 型號設置
