產品介紹
產品說明
Q2HB68整/半步型驅動器，驅動電壓DC24-80V，適配6或8出線電流在6A以下，外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、剝線機等小型數控設備上。
特點
◆高性能、低價格
◆最高反應頻率可達50Kpps
◆步進脈沖停止超過100ms時，線圈電流自動減半
◆雙極恒流斬波方式
◆光電隔離信號輸入/輸出
◆驅動電流從0.5A/相到6A/相連續可調
◆單電源輸入，電壓范圍：DC24-80V

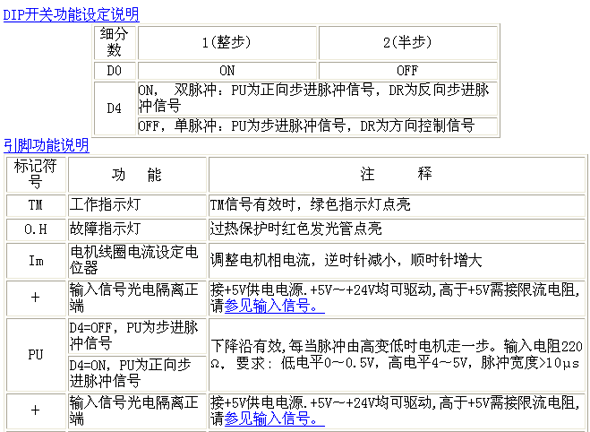

功能設定示意圖
工作電流設定示意圖

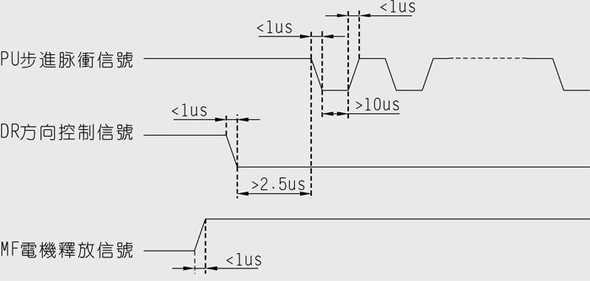

輸入信號波形時序圖

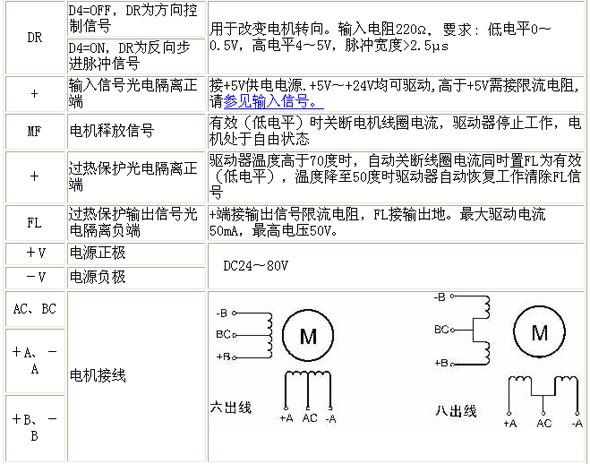

驅動器接線示意圖
★注：1、千萬不要將電源接反，輸入電壓不要超過DC80V。
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。(具體接法)
3、驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到動器溫度降到50度，驅動器自動恢復工作出現過熱保護請加裝散熱器?！ ?
4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。
工作電流設定示意圖
輸入信號波形時序圖
驅動器接線示意圖
★注：1、千萬不要將電源接反，輸入電壓不要超過DC80V。
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。(具體接法)
3、驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到動器溫度降到50度，驅動器自動恢復工作出現過熱保護請加裝散熱器?！ ?
4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。
