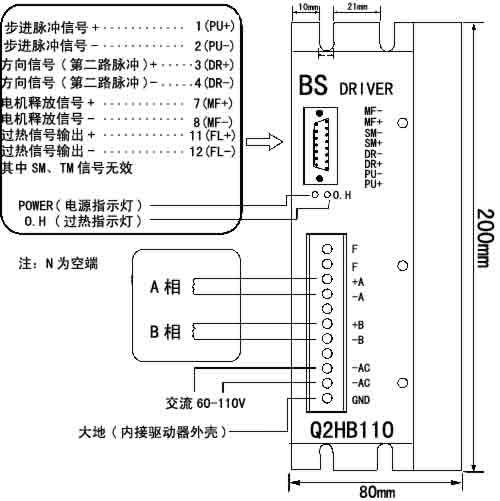

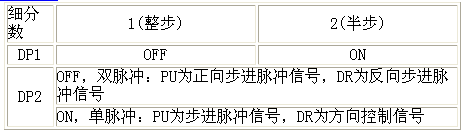

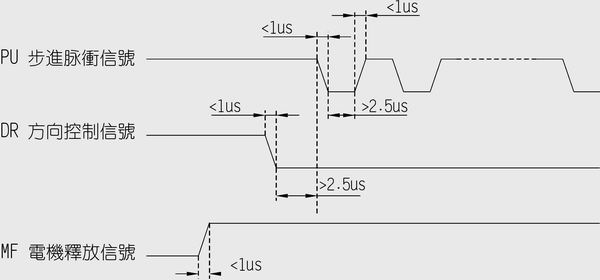

產品說明 　　Q2HB110整/半步型驅動器，驅動電壓交流60V-130V，適配電流在8A以下、外徑86-130mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、繡花機等大中型數控機床、包裝機械分辯率要求不高的數控設備上。 　 特點 ◆高性能、低價格 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減到設定值 ◆雙極恒流斬波方式 ◆單電源輸入，電壓范圍：AC60-130V ◆光電隔信號輸入／輸出 ◆驅動電流從0.5A／相到8A/相可調 ◆可雙四拍或四相八拍運行 ◆設有過壓，過熱及過流保護 功能設定示意圖 輸入信號波形時序圖 驅動器接線示意圖 ★注：1、輸入電壓不要超過交流130V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　　3、O.H過熱指示燈。當驅動器溫度超過70度時過熱指示燈亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器。 　　　4、POWER電源指示燈，當驅動器通電時此燈亮。 　 電流設定 1、STOP/Im為保持狀態輸出電流設置電位器，可設置為正常輸出電流的20%-80%(順時針增大，逆時針減小) 2、RUN/Im為正常工作輸出電流設置開關 R-1 0 1 2 3 4 5 6 7 8 9 A B C D E F Im(A) 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 DIP開關功能設定說明
