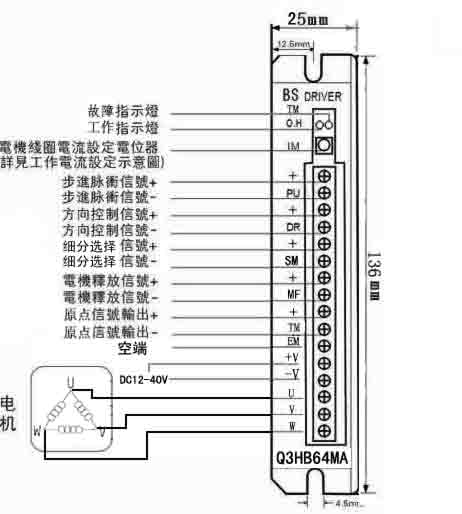

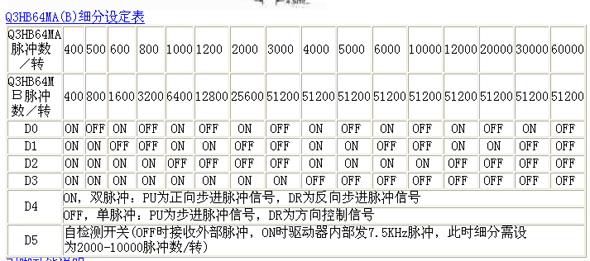

產品說明 　　Q3HB64MA(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V，電流在5.8A以下、外徑42-86mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機低速運行平穩，幾乎沒有震動和噪音，電機在高速時力距大大高于二相和五相混合式步進電機。定位精度最高可達60000步/轉。該產品廣泛應用于醫療器械、機器人、儀器儀表、雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。 特點 ◆高性能、低價格 ◆采用獨特的控制電路 ◆設有16檔等角度恒力矩細分，最高分辯率60000步/轉 ◆最高反應頻率可達200Kpps ◆步進脈沖停止超過100ms時，線圈電流自動減半 ◆雙極恒流斬波方式 ◆光電隔信號輸入／輸出 ◆驅動電流從0.5A／相到5.8A/相連續可調 ◆單電源輸入，電壓范圍：DC12-40V　 　　　 功能設定示意圖 工作電流設定示意圖 驅動器接線示意圖 ★注：1、千萬不要將電源接反，輸入電壓不要超過DC40V。 　　　2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。 　　　3、驅動器溫度超過70度時驅動器停止工作，故障OH指示燈亮，直到動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。 　　　4、過流（負載短路）故障指示燈OH亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復。 5、欠壓(電壓小于DC12V)故障指示燈OH亮
