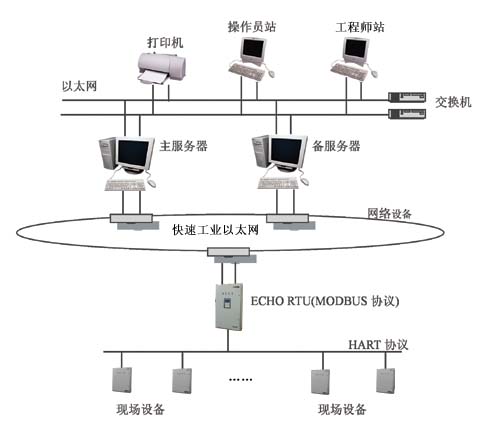

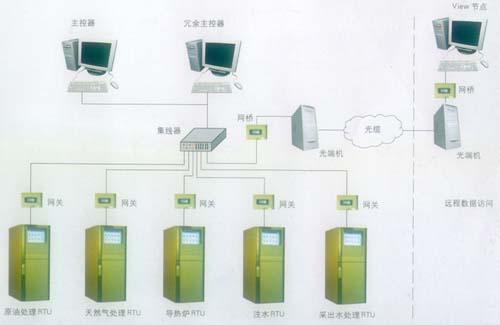

DCS（DISTRIBUTED CONTROL SYSTEM）系統就是分布式集散控制系統。它最大的特點是通過分布式的現場數據采集單元對現場儀表工藝數據進行采集，由通信網絡傳輸至控制中心，在控制中心實現對現場設備統一的監視和控制。 　　 　　ECHO 5100分布式集散控制系統是標準的DCS系統。它是北京安控科技發展有限公司開發的擁有自主知識產權的工業自動化控制系統。系統采用國外先進的計算機軟、硬件技術設計而成。該系統性能先進，功能齊全，可靠性高，組態靈活方便，是性能價格比較高的中小型分布式集散控制系統。其主要用于工業自動化領域的數據采集、數據管理以及控制輸出，是油氣田、化工、電力、水處理、市政供熱等行業實現自動化控制的理想選擇。 系統結構 系統組成： 　　ECHO 5100分布式集散控制系統根據功能可劃分為現場控制層、監控管理層和通信網絡。 　　現場控制層 　　由多個RTU或PLC組成，每個RTU構成了一個現場子控制系統，負責對本地現場設備的數據采集和控制。RTU為模塊式結構，用戶可以根據實際需要靈活選擇功能模塊。 　　監控管理層 　　由服務器、工程師站和操作員站組成，內裝ECHO DCS 組態軟件，負責現場控制系統的集中監控、配置、管理和維護。 　　通信網絡 　　在監控管理層內，服務器、工程師站和操作員站之間采用冗余的 100M以太網結構。通過客戶機/服務器方式，實現監控?cái)?shù)據的共享。 　　在監控管理層和現場控制層之間，服務器和控制器采用冗余的 10/100M以太網連接，實現高速安全的通訊。通訊設備選用交換機或HUB，用光纖可使連接距離大于10Km。 　　現場控制層最多為8個通信接口，每個通信接口最大支持255個RTU。通信線路支持TCP/IP協議。 系統功能 ● 實時工藝過程監視 ● 遙控現場控制設備 ● 報警和報警管理 ● 生產報表生成和打印 ● 實時和歷史趨勢分析 ● 系統安全性管理 ● 友好的人機界面 ● 實時數據庫組態 ● 歷史數據庫組態 ●支持多種控制算法 ● 開放式結構，支持OPC、DDE、ODBC等方式 ●支持TCP/IP,MODBUS，HART標準通訊協議 系統特點 　　高可靠性：在硬件方面，采用具有高品質硬件，信號隔離，抗干擾性強，系統平均無故障時間MTBF超過10萬小時，系統平均故障維修時間MTBR5分鐘，故障排除時間最少為1分鐘。 　　具有卓越的溫度（-40℃~+70℃）和濕度性能：能夠適應惡劣的工作環境。 　　開放性系統：具有標準串行通訊接口和通訊協議及網絡連接。采用工業標準MODBUS協議的實時通信，可以很容易地同各種設備、系統和各種智能儀表連接。 　　現場操作功能 　　支持多種控制方式 　　具有掉電保護功能：在系統斷電情況下，控制器中的應用程序及數據，可以保持十年以上。 　　支持SMARTWIRE遠程I/O、現場總線技術和產品：具有良好的技術發展趨勢。 　　可以利用RTU/PLC組態軟件快速開發通常的控制任務：支持C語言和梯形圖等多種編程技術。梯形圖和C程序運行可相互獨立，形成多任務系統。RTU可通過通訊端口進行編程和程序下載。 　　低成本低功耗 　　自檢功能：控制器自帶的自檢程序可以用于系統的I/O通道檢測及系統部分功能檢測。 性能指標 　　現場控制器RTU性能指標 CPU　　： SuperE-E系列，可冗余配置 模擬輸入： 128路（0～20mA/4～20mA DC電流信號；0～5V/1～5V DC電壓信號） 數字輸入： 64路（繼電器觸點信號；狀態電平信號） 模擬輸出： 64路（0～20mA/4～20mA DC電流信號） 數字輸出： 64路（繼電器觸點信號；狀態電平信號） 通訊協議： Modbus RTU，Modbus ASCII，HART，TCP/IP，ECHO4100協議（兼容Baker 8500協議） 供電方式： 220V AC 24V DC 溫度特性： 使用溫度 -30℃~ +75℃；存儲溫度 -50℃~+80℃ 典型應用 　　ECHO 5100分布式集散控制系統主要應用于車間、油田廠站的自動化控制。
