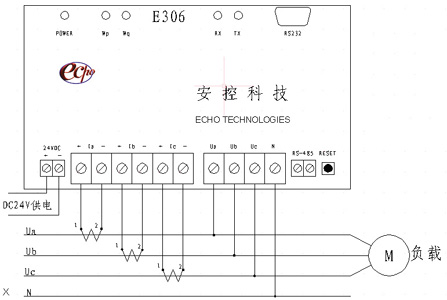

E306模塊為三相電能計量模塊，可以測量三相三線或三相四線制負載的各相線電流、各相相電壓、總有功功率Pt、總無功功率Qt、總視在功率St、功率因數COSφ、線路頻率以及總有功電能和總無功電能。E306模塊將采集的電量數據通過RS232或RS485口用MODBUS-RTU協議上傳到上位機，數據由上位機進行處理。 E306模塊上的發光二極管POWER顯示電源狀況，Wp和Wq顯示有功電能和無功電能的記數狀況，Rx和Tx顯示通訊口的通訊狀況。 E306模塊采用直流24伏（或交流12伏）供電，需要的電流為40毫安。 安裝 E306模塊采用D型盒，可安裝在7.5mm×35mm的DIN導軌上。 外圍接線 （以三相四線制接線為例進行說明） 操作和維護 模塊無需定期維修。若模塊運行出現問題，與安控公司的技術支持聯系可獲得詳盡的說明與指導或?qū)⒛K返回維修。
