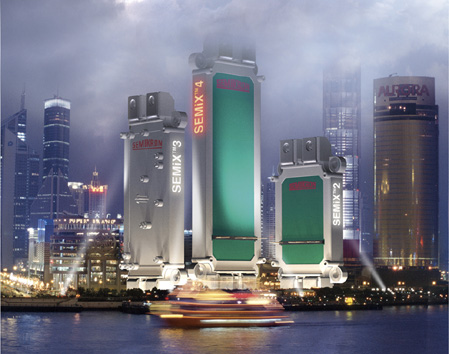

相對于標準模塊30mm的高度，SEMiXTM4的高度才17mm，其在183mm x69mm的面積上實現最大直流電流900A的能力，使其當之無愧的成為目前功率器件市場上最緊湊的半橋模塊。 SEMiXTM4 IGBT模塊，是SEMiXTM3的“大哥”，能夠應用在功率超過90kW的電機電源中。它有半橋與制動單元兩種拓撲結構。作為“小弟”的SEMiXTM2 IGBT模塊，是最小的半橋模塊，其長寬高尺寸僅為117mm x 62mm x 17mm，最大直流電流能力可達470A。 僅在一年前，賽米控推出了SEMiXTM3半橋模塊以及兼容的SEMiXTM33c六單元封裝模塊，它們在變頻器和不間斷電源的應用領域中都業已聲名斐然。 SEMiXTM IGBT系列采用溝道技術，具有600V、1200V 和 1700V三種電壓等級，特別適合于開關頻率小于6 kHz的應用場合。采用軟穿通技術的1200V模塊，其開關頻率可以超過6 kHz。 對不同功率等級的模塊，賽米控設計平臺提供三種模塊尺寸。下表列明了三種SEMiXTM 模塊尺寸對應的電機功率和電流的范圍。更高功率等級的逆變器可以采用幾個半橋并聯的方式。 SEMiXTM模塊尺寸 Ic[A] 電機功率范圍[kW] 2 190 – 470 30 – 55 3 250 – 700 55 – 110 4 600 – 900 > 90 圖：SEMiXTM 4半橋模塊
