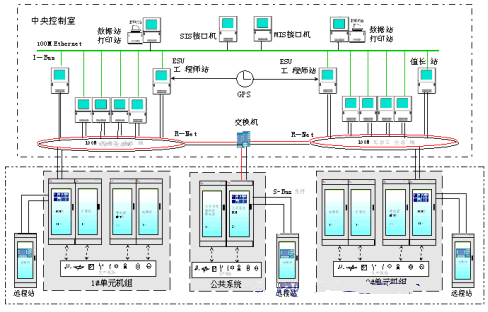

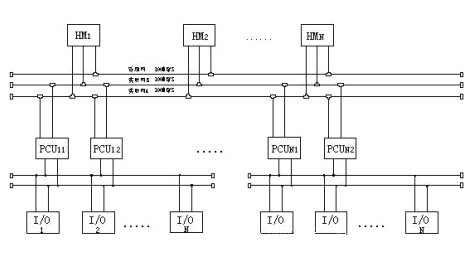

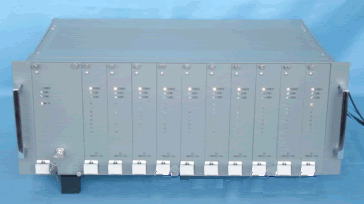

1. 簡介 　　HPCS-3000分散過程控制系統是在多年研究國內外多種DCS產品技術基礎上，匯集了多年發電、造紙、化工等生產過程控制經驗最新推出的新一代DCS產品；是一個融計算機、網絡、數據庫、信息技術和自動控制技術為一體的工業信息技術系列產品。 　　HPCS是英語HUAWEN Processing Control System的縮寫，中文含義為華文過程控制系統。系統的開放式結構、模塊化設計技術、合理的軟硬件功能配置和易于擴展的特點，可廣泛用于電站的分散控制、電廠調度和管理信息系統、變電站監控、電網自動化、鋼鐵企業的高爐監控、化工企業的過程自動化和造紙廠過程自動化。 　　圖 1為 HPCS系統結構示意圖 2. 技術說明 　　圖 2是HPCS-3000的一個典型應用示意圖。 　　HPCS 在構成應用系統時，過程控制單元DPU可根據I/O規模大小決定機柜數量，人機接口站HMI可根據用戶操作的不同決定配置的數量與規格。 　　 HPCS-3000的一個典型應用示意圖 　　2.2 技術特點 　　HPCS 系列的最大特點是系統的開放性，硬件、軟件與通訊都采用了國際標準或主流工業產品，構成開放的工業控制系統。 　　·硬件-----硬件跟隨計算機發展潮流。人機接口（HMI）采用標準工業PC機。 I/O卡件采用低功耗、全密封設計?？骄牡陀?W，可有效防止各類粉塵。主控單元DPU采用標準軍用PC總線結構，采用先進的熱管技術將CPU工作時發出的熱量導至金屬封裝外殼，也為全密封結構，徹底取消內部風扇，大大提高了主控單元的可靠性。 　　·軟件-----主控單元DPU采用Linux系統軟件，可以有效地防止各類病毒的侵害。人機接口采用Windows 2000操作系統。方便直觀的符合IEC-1131-3的DPU圖形組態軟件、圖形顯示、報表、控制、記錄統計的生成工具軟件。 　　·系統的可伸縮性----- HPCS主要面向的是大型過程控制系統。但HPCS也充分考慮了數百點甚至一百點以下小系統的需求。HPCS的每一個I/O機箱都可單獨構成一工作可靠、配置靈活、性能完善的過程控制系統 　　下圖所示為由單只DPU所構成的小型及微型DCS系統。 ·通訊------采用成熟的計算機網絡通訊技術，構成高速的冗余實時數據網，符合IEEE802.3標準，通訊速率10Mbps/100Mbps。 　　·顯示-----高分辨率顯示，分辨率1280×1024或1600×1200。窗口顯示及三維空間的顯示畫面。 　　·一體化-----通過以太網（Ethernet）與其它信息網絡聯接，從工業生產過程控制、測量、生產管理信息一體化。 　　·漢化-----全漢化顯示、支持中英文顯示界面。 　　·網絡-----實時數據網（A網、B網）冗余網絡，傳遞實時數據，支持1～250個網絡節點。信息數據網（C網）實現數據庫文件與打印共享，傳遞系統非實時性文件信息。 　　·容量-----分布實時數據庫，對網上各節點透明，全局?jǐn)?shù)據容量達64000點模擬量，64000點開關量。 　　·實時性-----1秒內可更新所有全局點，1秒內調出任何圖形顯示，50ms的控制周期。 　　·開放性----除可接華文公司的I/O模塊外，通過本公司的協議轉換站還可接其它常用的 　　現場總線如HH、HART、PROFIBUAS I/O系統、各種PLC、廠級MIS和其它控制系統。 　　·發展-----硬件與軟件跟隨國際工業主流產品同步發展。 　　·功能-----集模擬量控制、順序控制、數據監視和記錄于一體。 　　·可靠性-----系統經可靠性設計，采用冗余技術，容錯技術，雙路電源供電，保證系統MTBF≥150000小時。 　　·備件-----標準化與系列化，備件種類大大減少。 　　·維護-----通道級的自診斷程序，CRT自動報警與顯示，可實現快速帶電更換，MTTR<5Min。 　　·接地-----系統要求單獨接地，接地電阻≤4.0歐姆。
