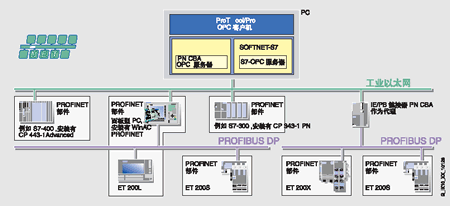

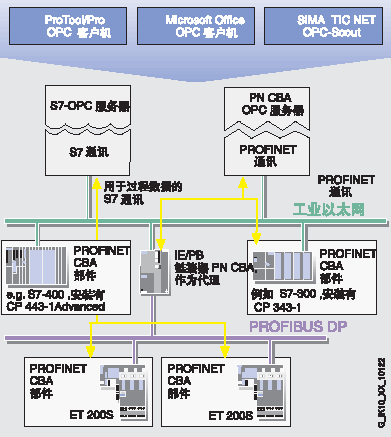

概述 通過OPC 接口訪問PROFINET CBA 組件中的變量 使用由PROFINET 工程工具SIMATIC iMAP 和STEP 7 定義的對象和符號。 對現有設備或系統添加PROFINET 功能。由此可與其它通訊協議同時使用，例如用于工業以太網的SOFTNET-S7 S7 通訊。 OPC Scout 作為具有瀏覽器功能的OPC 客戶機，可用于 PROFINET CBA 組件的變量訪問。 帶有PN CBA OPC 服務器的系統集成 優點 PN CBA OPC 服務器可以全面集成在SIMATIC NET OPC 服務器環境中 支持PROFINET CBA 分布式自動化解決方案 使用由PROFInet 工程工具SIMATIC iMap 和STEP 7 定義的變量和符號 同時使用SOFTNET-S7 和工業以太網以及其它通訊協議（如S7- 通訊）。這就是說，現有的裝置可以通過PROFINET 的功能度進行擴展。 這也就意味著，C++、Visual Basic 和.NET 應用程序以及一般 OPC 客戶機（例如Microsoft Office）可以通過標準化的OPC 接口從全新PROFINET 理念的一開始就參與進行。 應用 PN CBA OPC 服務器（PROFINET OPC 服務器）是PC 應用程序接口，用于通過以工業太網與PROFINET CBA 部件通訊。 OPC 客戶機應用程序可以通過一個標準/ 開放式的多供應商接口，與OPC 服務器進行通訊。 PN CBA OPC 服務器提供以下性能： - 用于具有OPC 功能的應用程序和Windows 應用程序（例如 Microsoft Office）標準化的訪問，可以訪問PROFINET CBA 組件的接口變量。 - 經過客戶機接口（C++、.NET）的高性能數據存取。 - 通過“自動化接口”（VB，.NET）或OPC 數據控制，容易使用（在供貨范圍內）。 - 因特網通訊可通過OPC XML DA 接口實現。 基于PROFINET 標準該標準支持： - 自動化工程中的組件技術 - 智能設備之間通訊的圖形化組態，取代繁鎖的編程 - 多供應商、工廠范圍內的工程與組態 - 垂直集成，即用戶可以使用IT 標準和OPC 接口通過工業以太網訪問PROFINET 組件的接口變量。 功能 PN CBA OPC 服務器可以以DCOM 協議的方式通過工業以太網與PROFINET CBA 組件進行通訊。 開放式標準化編址，使用邏輯名用于一個自動化部件或自動控制系統的對象。 可與其它協議進行并行操作，例如： - S7 通訊 - S5 兼容通訊（SEND/RECEIVE） 過程元件與某個應用程序之間的有效的數據移位，以便進行進一步處理： - 同步和異步讀寫變量 - OPC 服務器監控變量。當發生變化時，向用戶發出信息。 - 變量耦合，大量數據可以在短時間內預處理。 在一個OPC 服務器上可同時執行多個客戶機 OPC Scout 作為具有瀏覽器功能的OPC 客戶機，可用于PRO- FINET CBA 組件的所有變量訪問。 用戶接口 “定制接口”用于高性能的C++/.NET 應用 方便地建立Visual Basic 應用程序（或類似）的“自動化接口” XML DA 接口；因此可通過因特網對S7 CPU 進行數據訪問。 直接集成到支持COM/DCOM 的Windows 應用程序中的OCX 數據控制。 PN CBA OPC 服務器應用示例 組態 對于PROFINET 的通訊組態，需使用單獨的工程工具SIMATIC iMap。該工具可作為選件包隨STEP 7 一起提供。 使用SIMATIC iMAP，可以圖形化組態PROFINET CBA 部件間的通訊鏈路。工程工具不僅可以創建互連數據，而且也可以創建用于通過PN CBA OPC 服務器從可視化系統或Office 應用程序訪問接口變量的數據。
