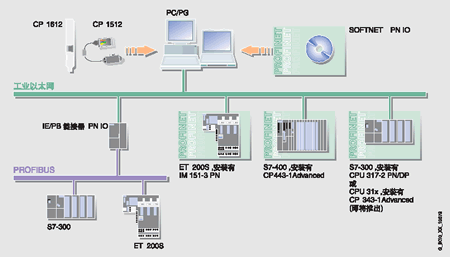

概述 CP 1616 作為PROFINET IO Controller 用于耦合PC/ 編程器和便攜式PC 到PROFINET IO 設備的軟件 可能的應用： - 基于PC 的控制系統 - HMI 系統 - 測試應用 通訊服務： - PROFINET IO Controller 可在全球范圍內使用 - CP 1612 (PCI) - CP 1512 (PC 卡) - SIMATIC 編程器/PC 的集成接口 經濟的低端應用解決方案 OPC 服務器，用于通過PROFINET（在供貨范圍內）連接I/O 優點 低成本連接現場設備與PROFINET 工業以太網 簡便移植以O(shè)PC 作為標準接口的應用程序 通過IO Base 接口，實現高性能的IO 數據訪問，以連接C/C++ 應用程序 通過IO-Base 接口，將帶有DP base 接口的PROFIBUS 模板CP 5613/CP 5614 簡便移植到PROFINET 具有NCM PC 和STEP 7 的統一程序和組態功能 應用 使用SOFTNET PN IO，PC 可通過工業以太網連接到現場設備。 SOFTNET PN IO 可用于以下的連接設備： CP 1612 (PCI) CP 1512 (PC 卡) SIMATIC 編程器/PC 的集成接口 功能 PROFINET 通訊 · PROFINET IO 控制器；用于連接現場設備與PROFINET 工業以太網。用戶接口 · OPC 接口所提供的OPC 服務器可用作PROFINET IO-Controller 標準編程接口，用于連接自動化應用程序到具有OPC 功能的Windows 應用程序（Office，HMI 系統等）。 · 通過C 語言庫的編程接口；如果想在C/C++ 中直接使用PROFINET IO-Controller 功能，則還需要IO-Base 接口。該接口在結構上類似于PROFIBUS 模板 CP 5613 和CP 5614 的DP Base 接口。因此，可將現有 PROFIBUS DP 主站應用程序移植到PN IO-Controller 應用程序中。SOFTNET PN IO 可以用下列編譯器： - Microsoft Visual C/C++ V6.0 - Microsoft Visual Basic V6.0 - Microsoft Visual Basic V7.0 IO-Base 接口與CP 1616 兼容 工作原理 SOFTNET 在PC 中處理整個的協議棧。這種層級結構意味著其性能將取決于所用PC 的組態或PC 上的負載。 組態 · 使用STEP 7/NCM PC， V5.3 SP1 及以上進行組態。
