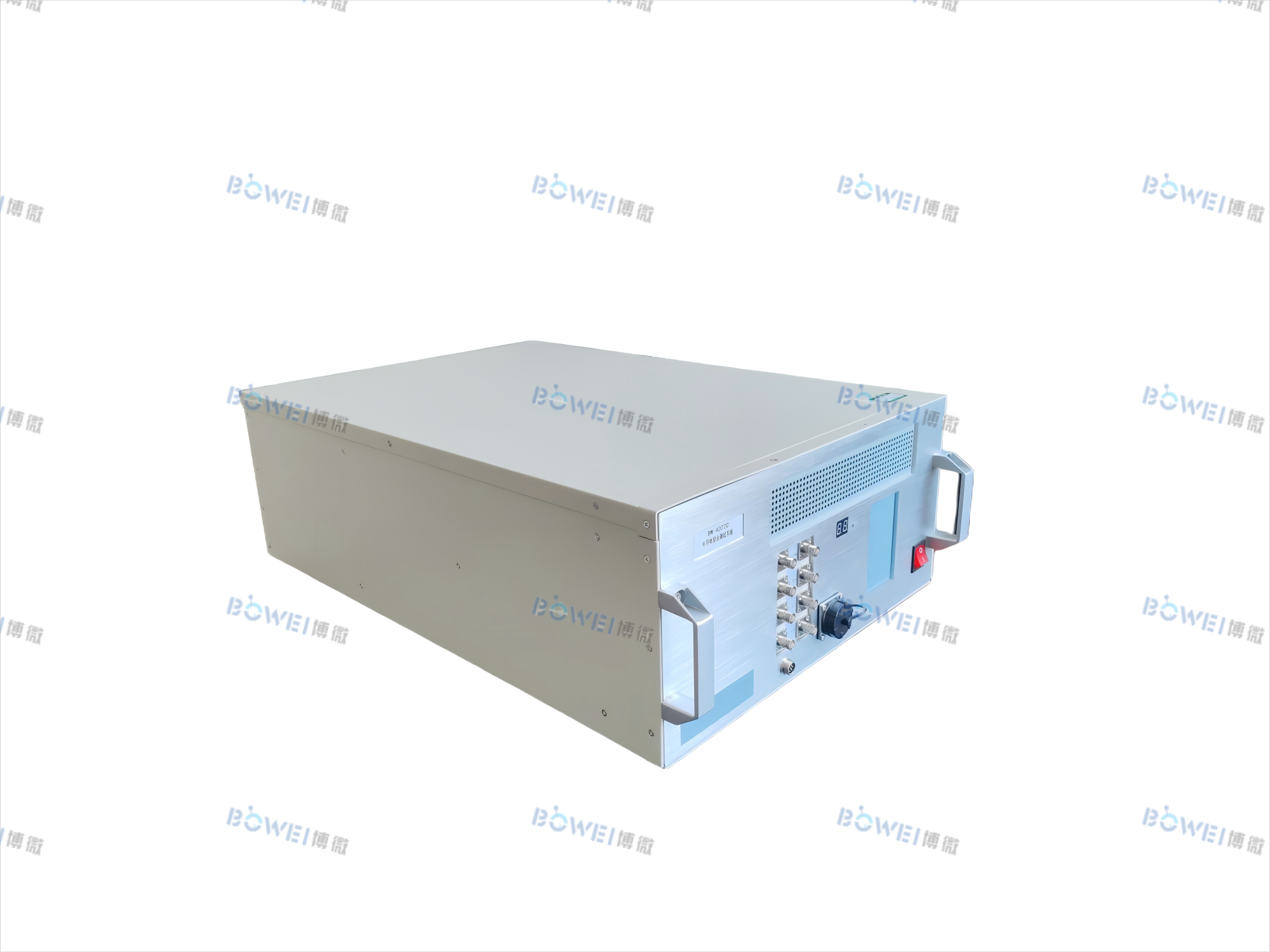

BW-4022A

晶體管直流參數測試系統

一、產品介紹：

BW-4022A 晶體管直流參數測試機是新一代針對半導體器件測試系統，經過我公司多次升級與產品迭代，目前測試性能、精度、測試范圍及產品穩定度得到大幅提升，成為半導體電子行業、新能源行業、封裝測試、家電行業、科研教育等領域來料檢驗、研發分析、產品選型等重要檢測設備之一。

BW-4022A 晶體管直流參數測試機大規模 32 位 ARM&MCU 設計， PC 中文操作界面，高壓源 2500V：選配 1.4KV-- 2KV，高流源 500A ：選配 40A、100A、200A、300A 及以上。程控軟件基于 Lab VIEW 平臺， 填充調用式菜單操作界面，測試界面簡潔靈活、人機界面友好。配合開爾文綜合集成測試插座，只需要根據不同器件更換測試座配合系統自適應測試設置可完成大多數電子元件的靜態參數參數， 系統內部配置因線路、接觸性、及 EMC 引起的干擾進行自動補償，確保測試結果準確度；針對 Si/SiC/GaN 材料的PM/IGBT/MOS/DIODE/BJT/SCR 等高精度靜態參數包括導通、關斷、擊穿、漏電、增益等直流參數進行精確測試。

該測試系統主要由測試主機和程控電腦及外部測試夾具（其他聯機設備）三部分組成。

可對常見的 SOD/SOT/DO/TO/LL/DFN 等封裝進行直接配置測試，對特殊封裝夾具進行定制，通過 Prober 接口、Handler 接口可選（16Bin）連接分選機和機械手建立工作站，實現快速批量化測試，測試數據可在線存貯、導出，

二、服務領域與應用場景：

產品特點：

? 菜單調用式測試程序亦可編輯軟件操作簡便、人機界面友好

? 系統基于 Lab VIEW 平臺開發

?16 位 ADC，1M/S 采樣速率；

?高流源500A ：選配 40A、100A、200A、300A及以上

?控制極電流 10uA~100mA

? RS232 串口通信

?提供豐富的測試適配器 ?可與分選機、探針臺、編帶機等聯機測試

三、BW-4022A 可測試器件類型及測試項目：

（1）測試類型

?二極管類：Diode/ZD（Zener Diode） /SBD（SchottkyBarrierDiode）/TVS/整流橋堆

?三極管類：三極管/單雙向可控硅/MOS/JFET/IGBT/三端功率驅動器/七端半橋驅動/高 邊功率開關

?保護類：壓敏電阻/單組電壓保護器/雙組電壓保護器

?穩壓集成類：三端穩壓器/基準 IC（TL431） /四端穩壓/穩壓集成類

?繼電器類&光耦類&傳感監測類

?高壓源 2400V：（選配 1.4KV-- 2KV）

?高流源 500A ：（選配 40A.100A,200A.300A 及以上）

?柵極電壓 40V/100mA 分辨率至 1.5uV / 1.5pA 精度可至 0.1%

?支持“脈沖式自動加熱”

?支持“分選機”、”編帶機“、“探針臺”等半導體設備通信聯機

（2）測試項目：

?漏電參數：IR、ICBO、LCEO/S/X、IDSS/X、IDOFF、IDRM、IRRM、ICOFF、IDGO、ICES、 IGESF、IGESR、IEBO、IGSSF、IGSSR、IGSS、IGKO、IR(OPTO)

?擊穿參數：BVCEO BVCES (300μS Pulse above 10mA) BVDSS、VD、BVCBO、VDRM、VRRM、 VBB、BVR 、VD+、VD-、BVDGO、BVZ、BVEBO、BVGSS、BVGKO

?導通參數：VCESAT、VBESAT、VBEON、VF、VT、VT+、VT-、VON、VDSON、VDON、 VGSON、VF(Opto-Diode) VGSTH、VTM、VGETH、VSD、IDON、VSAT、IDON、 VO(Regulator)Notch = IGT1、IGT4、ICON、VGEON、、IIN(Regulator)

?關斷參數：VGSOFF ?觸發參數：IGT、VGT ?保持參數：IH、IH+、IH-

?鎖定參數：IL、IL+、IL- ?增益參數：hFE、CTR、gFS

?間接參數：IL ?混合參數：rDSON、gFS、Input Regulation、 Output Regulation

四、物理規格及電氣環境：

主機尺寸：深 660*寬 430*高 210(mm)

主機重量：＜28kg 電氣環境

主機功耗：＜300W

海拔高度：海拔不超過 4000m

環境要求：-20℃ ~ 60℃（儲存）、5℃ ~ 50℃（工作）

相對濕度： 20%RH～75%RH (無凝露 ，濕球溫度計溫度 45℃以下)

大氣壓力：86Kpa ～106Kpa

防護條件：無較大灰塵 ，腐蝕或爆炸性氣體 ，導電粉塵等

電網要求：AC220V、 ±10%、50Hz±1Hz

工作時間：連續

五、功能與配置：

1、設備配置選項

詳見產品說明書。

2、設備配置選項

詳見產品說明書。

3、測試種類及參數

(1) 二極管類：二極管 Diode Kelvin ，Vrrm ，Irrm ，Vf ，△Vf ，△Vrrm ，Cka ，Tr（選配）；

(2) 二極管類：穩壓二極管 ZD（Zener Diode） Kelvin ，Vz ，lr ，Vf ，△Vf ，△Vz ，Roz ，lzm ，Cka；

(3) 二極管類：穩壓二極管 ZD（Zener Diode） Kelvin、Vz、lr、Vf、△Vf、△Vz、Roz、lzm、Cka；

(4) 二極管類：三端肖特基二極管 SBD（SchottkyBarrierDiode） Kelvin 、Type_ident 、Pin_test 、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm、Cka 、Tr（選配）；

(5) 二極管類： 瞬態二極管 TVS Kelvin 、Vrrm 、Irrm、Vf、△Vf、△Vrrm 、Cka ；

(6) 二極管類：整流橋堆 Kelvin 、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm 、Cka；

(7) 二極管類：三相整流橋堆 Kelvin 、Vrrm 、Irrm、Ir_ac、Vf、△Vf、△Vrrm、Cka；

(8) 三極管類：三極管 Kelvin 、Type_ident、Pin_chk 、V(br)cbo 、V(br)ceo 、V(br)ebo 、Icbo、lceo、Iebo、Hfe、Vce(sat)、 Vbe(sat)、△Vsat、△Bvceo 、△Bvcbo 、Vbe、lcm、Vsd 、Ccbo 、Cces、Heater、Tr （選配）、 Ts （選配）、Value_process；

(9) 三極管類：雙向可控硅 Kelvin、Type_ident、Qs_chk、Pin_test、Igt、Vgt、Vtm、Vdrm、Vrrm、Vdrm rrm、Irrm、 Idrm、Irrm_drm、 Ih、IL、C_vtm、△Vdrm、△Vrrm、△Vtm；

(10)三極管類：?jiǎn)蜗蚩煽毓?nbsp;Kelvin、 Type_ident、 Qs_chk、 Pin test、 lgt、 Vgt、 Vtm、 Vdrm Vrrm、 IH、IL、△Vdrm△Vrrm、 Vtm；

(11)三極管類： MOSFET Kelvin 、Type_ident、Pin_test、VGS(th) 、V(BR)Dss 、Rds(on) 、Bvds_rz、△Bvds、Gfs、Igss、ldss 、 Idss zero 、Vds(on)、 Vsd、Ciss、Coss、Crss、Bvgs 、ld_lim 、Heater、Value_proces、△Rds(on) ；

(12)三極管類：雙 MOSFET Kelvin、Pin_chk、Ic fx chk、Type_ident、Vgs1(th)、VGs2(th)、VBR)Dss1、VBR)Dss2、 Rds1(on)、 Rds2(on)、 Bvds1 rz、 Bvds2_rz、 Gfs1、Gfs2、lgss1、lgss2、Idss1、 Idss2、Vsd1、Vsd2、Ciss、 Coss、Crss

(13)三極管類：JFET Kelvin、VGS(off )、V(BR)Dss、Rds(on)、Bvds_rz、Gfs、lgss、 Idss(off)、 Idss(on)、 vds(on)、 Vsd、 Ciss、Crss、Coss；

(14)三極管類： IGBT Kelvin、VGE(th)、V(BR)CES、Vce(on)、Gfe、lges、 lces、Vf、Ciss、Coss、Crss；

(15)三極管類：三端開關功率驅動器 Kelvin 、Vbb(AZ) 、 Von(CL) 、 Rson 、Ibb(off) 、Il(lim) 、Coss 、Fun_pin_volt；

(16)三極管類：七端半橋驅動器 Kelvin 、lvs(off) 、lvs(on) 、Rson_h 、Rson_l 、lin 、Iinh 、ls_Volt 、Sr_volt；

(17)三極管類：高邊功率開關 Kelvin 、Vbb(AZ) 、Von(CL) 、Rson 、Ibb(off) 、ll(Iim) 、Coss 、Fun_pin_volt；

(18)保護類：壓敏電阻 Kelvin 、Vrrm 、 Vdrm 、Irrm 、Idrm 、Cka 、 △Vr

(19)保護類：?jiǎn)谓M電壓保護器 Kelvin 、Vrrm 、Vdrm 、Irrm 、Idrm 、Cka 、△Vr；

(20)保護類：雙組電壓保護器 Kelvin 、Vrrm 、Vdrm 、Irrm 、Idrm 、Cka 、△Vr；

(21)穩壓集成類 ：三端穩壓器 Kelvin 、Type_ident 、Treg ix chk 、Vout 、Reg_Line 、Reg_Load 、IB 、IB_I 、Roz 、 △IB 、VD、 ISC 、Max_lo 、Ro 、Ext _Sw 、Ic_fx_chk；

(22)穩壓集成類 ：基準 IC（TL431） Kelvin 、Vref 、△Vref 、lref 、Imin 、loff 、Zka 、Vka；

(23)穩壓集成類 ：四端穩壓 Kelvin 、Type_ident 、Treg ix chk 、Vout 、Reg_Line 、Reg_Load 、IB 、IB_I 、Roz 、△lB 、VD 、 Isc、 Max_lo 、Ro 、Ext_Sw 、Ic_fx_chk；

(24)穩壓集成類 ：開關穩壓集成器選配；

(25)繼電器類：4 腳單刀單組、 5 腳單刀雙組、 8 腳雙組雙刀、 8 腳雙組四刀、 固態繼電器 Kelvin 、Pin_chk 、Dip6_type_ident 、Vf 、Ir 、Vl 、Il 、Ift 、Ron 、Ton（選配）、Toff（選配）；

(26)光耦類：4 腳光耦、 6 腳光耦、8 腳光耦、 16 腳光耦 Kelvin 、Pin_chk 、Vf 、Ir 、Bvceo 、Bveco 、Iceo 、Ctr 、Vce(sat) 、Tr 、Tf；

(27)傳感監測類： 電流傳感器（ACS712XX 系列、CSNR_15XX 系列）（選配）； 霍爾器件（MT44XX 系列、A12XX 系列）（選配）； 電壓監控器（選配）； 電壓復位 IC（選配）；

六、精度與指標

詳見產品說明書。
