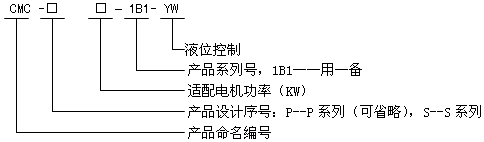

概述 CMC-G系列通用型軟起動控制裝置是以先進的CMC型智能化數字式電動機軟起動器為主要控制器件并配有主回路進線斷路器、旁路接觸器于一體，用于實現多重保護的單臺電動機的控制。 型號說明 控制功能 CMC-G型軟起動控制裝置設有起動、停止按扭及運行、停止、故障指示并且裝置內預留遠控接點，遠控接點有起停輸入接點、運行輸出接點、故障輸出接點（均為無源繼電器接點）、計算機通訊接口RS485（S系列）供上位機控制和管理之用。 主回路控制圖 性能指標： 電源電壓：三相交流380V，50Hz； 適用電機：7.5KW～530KW鼠籠式三相異步電動機； 起動方式：限流、電壓斜坡、限流＋斜坡，任意選擇； 停止方式：軟停車、自由停車，根據應用場合選擇； 環境溫度：-25℃～+45℃； 海拔高度：小于2000m，2000m以上需降低容量； 工作環境：無導電塵埃，無腐蝕性氣體，通風良好； 輸入信號：開關量接點，AC250V/5A； 輸出接點：開關量接點，AC250V/5A； 冷卻方式：自然風冷或強迫風冷。 CMC一控二軟起動控制裝置 概述： CMC-1K2系列是由一臺CMC軟起動器控制二臺電機的控制裝置，此種應用是為用戶節省設備投資、降低生產成本，有效的利用CMC軟起動器的控制功能而設計、制造的。本控制裝置由一臺軟起動器控制二臺電機（功率相近），電機作一用一備。 控制功能： CMC-1K2型軟起動控制裝置設有每臺電機的起動、停止按扭及運行、故障指示。起動前選擇需要運行的電機和備用的電機，電機的保護功能由軟起動器完成。 主回路控制圖 下圖所示為一控二主回路控制圖，一臺CMC軟起動器控制二臺電機作一用一備運行，每臺電機均有相應的起停按扭進行控制，兩臺電機只有一臺電機處于運行狀態，在運行過程中均由軟起動器進行保護。 -------------------------------------------------------------------------------- CMC一拖二（三）軟起動控制裝置 概述 CMC-T系列是由一臺CMC軟起動器拖動多臺電機的控制裝置，此種應用是為用戶節省設備投資、降低生產成本，有效的利用CMC軟起動器的控制功能而設計、制造的。本控制裝置由一臺軟起動器拖動多臺電機（功率相近）分時先后起動，起動各電機間隔至少在一分鐘左右，各電機運行過程中由相應的電機保護元件進行保護。系統中各電機的起動控制回路可設計為機電回路控制或可編程控制器（PC）控制。 型號說明 控制功能 CMC-T型軟起動控制裝置設有每臺電機的起動、停止按扭及運行、停止、故障指示并且裝置內預留遠控接點，遠控接點有起停輸入接點、運行指示輸出接點（無源繼電器接點）、故障輸出接點（無源繼電器接點）。 主回路控制圖 下圖所示為一拖二（三）主回路圖，一臺CMC軟起動器控制二（三）臺電機分時先后起動，每臺電機均有相應的起停按扭進行控制，在運行過程中均由相應的電機保護元件進行保護。 -------------------------------------------------------------------------------- CMC一用一備軟起動控制裝置 概述： CMC-1B1系列軟起動控制裝置是應用于一臺電機運行一臺電機作備用并且備用可選的場合。當運行的電機故障停機后，則備用電機延時自動投入運行，當故障電機的故障排除后則自動設在備用位。 型號說明 控制功能 CMC-1B1型控制裝置設有二對起動、停止按扭，起動某臺電機則另一臺自動作為備用。 如果需要對本控制裝置進行遠地控制可通過裝置內遠控接點進行操作，遠控接點有起停輸入接點、運行輸出接點、故障輸出接點（均為無源繼電器接點）等。 裝置運行時，當運行電機故障停機后備用電機延時自動投入運行，當該故障電機的故障排除后則自動設在備用位。 主回路控制圖 下圖為一用一備主回路圖，一臺電機運行，一臺備用，備用任選，當運行電機故障停機后備用電機延時自動投入運行；兩臺互為備用，備用可選。 　 CMC消防專用一用一備軟起動控制裝置 概述 CMC-1B1-XF系列消防泵軟起動控制裝置是應用于一臺水泵運行一臺水泵備用并且備用可選的場合。當運行的消防泵故障停機后，則備用消防泵自動投入運行，保證消防水的可靠供給。本裝置具有標準的消防弱電控制模塊輸入輸出接口、消火栓控制按扭輸入接口、消火栓指示燈輸出信號以及消防中心控制信號等。 本裝置為保證消防泵的可靠運行還可以配置雙電源切換裝置供選擇使用。 型號說明 控制功能 本控制裝置設有二對起動、停止按扭和一個轉換開關，轉換開關是進行1#用/2#備、手動、2#用/1#備選擇，自動狀態下裝置由消防中心、消防弱電控制模塊或消火栓按扭發出的起動信號自動起動消防泵。 通過裝置內遠控接點可進行遠地操作，遠控接點有起停輸入接點、運行輸出接點、故障輸出接點（均為無源繼電器接點）等。 自動運行時，當運行的消防泵故障停機后備用消防泵自動投入運行。 主回控制圖 下圖為一用一備主回路圖，一臺泵運行一臺泵備用，當工作泵故障停機后備用泵自動投入運行；自動：自動信號控制，備用任意可選，備用自投；手動：單機運行，手動按扭控制。 CMC消防專用二用一備軟起動控制裝置 概述 CMC-2B1-XF系列消防泵軟起動控制裝置是應用于二臺水泵運行一臺水泵備用并且備用可選并自投的場合。本裝置采用可編程控制器（PLC）作為主要控制器件。當運行的某臺消防水泵故障停機后，則備用消防水泵自動投入運行，以保證消防水的可靠供給。 本裝置具有標準的消防弱電控制模塊輸入輸出接口、消火栓控制按扭輸入接口、消火栓指示燈輸出信號以及消防中心控制信號等。 本裝置為保證消防泵的可靠運行還可以配置雙電源切換裝置供選擇使用。 型號說明 控制功能 本控制裝置采用可編程控制器（PLC）作為控制中心，裝置設有三對起動、停止按扭和二個轉換開關，轉換開關是進行手動、停止、自動以及自動狀態下1#泵備用、2#泵備用、3#泵備用的選擇，自動狀態下裝置由消防中心或消防弱電控制模塊或消火栓按扭發出的起動信號自動起動消防泵。 通過裝置內遠控接點可進行遠地操作，遠控接點有起停輸入接點、運行輸出接點、故障輸出接點（均為無源繼電器接點）等。自動運行時，當運行消防泵故障停機后備用消防泵自動投入運行，當該故障泵的故障排除后則自動設在備用位。 主回路控制圖 下圖為二用一備主回路圖，二臺泵運行一臺泵備用，當工作泵故障停機后備用泵自動投入運行；自動：自動信號控制，備用任意可選，備用自投；手動：單機運行，手動按扭控制。 CMC生活泵（液位控制）專用軟起動控制裝置 概述 CMC-1B1-YW系列軟起動控制裝置是應用于一臺水泵運行一臺水泵備用并且備用可選的場合。當運行的水泵故障停機后，則備用水泵自動投入運行。此裝置與液位控制器相配合，適用于工礦企業、科研設施及民用建筑等系統中的水塔、水池和各種容器的液位自動控制，或類似設備的自動控制。 型號說明 控制功能 控制裝置具有自動、手動選擇開關和備用水泵自動投入，以及上下限和備用泵投入報警、指示功能。本裝置設有一個轉換開關，二對起/停及報警解除按扭，轉換開關可進行1#機備用、手動、2#機備用的選擇。 如果需要對本控制裝置進行遠地控制可通過裝置內遠控接點進行操作，遠控接點有起停輸入接點、運行輸出接點、故障輸出接點（均為無源繼電器接點）等。 裝置運行時，當運行泵故障停機后備用泵自動投入運行，當該故障泵的故障排除后則自動設在備用位。 主回路控制圖 下圖為一用一備主回路圖，一臺電機運行一臺備用，備用任選，當運行電機故障停機后備用電機自動投入運行；兩臺互為備用，備用可選；自動：水泵開、停由液位控制；手動：按扭控制。
