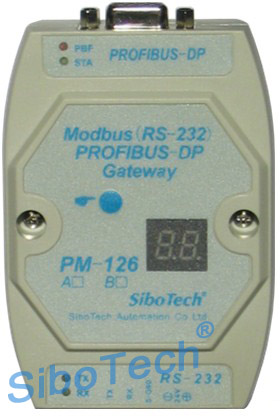

名稱：Modbus/PROFIBUSDP適配器

型號：PM-126B

基本說明：網關PM-126B實現了串口和PROFIBUSDP的數據通信。可連接多個具有

ModbusRTU/ASCⅡ（RS232）接口的設備到PROFIBUSDP，即將

Modbus/RS232網絡設備轉換為PROFIBUSDP網絡設備。

產品特點：

應用廣泛：凡具有RS232接口的ModbusRTU/ASCⅡ協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有ModbusRTU/ASCⅡ協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。

應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求

完成配置，不需要復雜編程，即可在短時間內實現連接通信。

透明通信：用戶可以依照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus

之間的數據透明通信。

技術特性：

PM-126B網關在PROFIBUS側為從站，在Modbus一側是MODBUS主、從站可設；

PM-126B網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令；

PROFIBUSDP波特率自適應，支持波特率范圍：9600～12Mbps；

PROFIBUS輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出：

①MaxInputBytes≤244Bytes

②MaxOutputBytes≤244Bytes

③MaxDataBytes≤488Bytes

支持強大的在線狀態監視功能；

MODBUS端是RS-232接口，半雙工；波特率支持范圍：300bps～115200bps可選；

供電：24VDC（11V～30V），80mA（24VDC）；

工作環境溫度：-20℃～60℃，相對濕度5%～95%（無凝露）；

機械尺寸：100mm（長）×70mm（寬）×25mm（深）；

安裝：35mm導軌；

防護等級：IP20；
