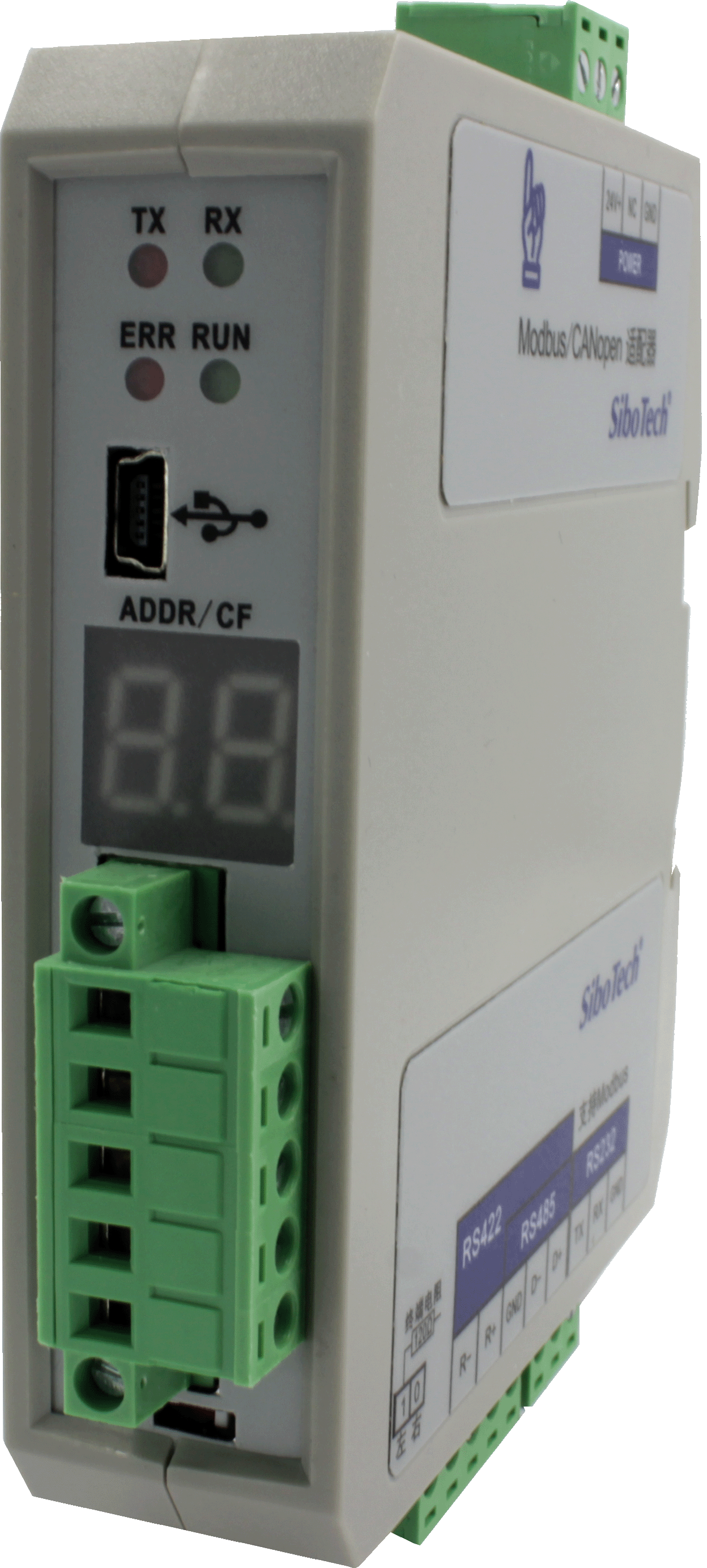

名稱：Modbus/CANopen適配器

型號：MCC-425

基本說明：MCC-425是Modbus主站協議與CANopen從站協議轉換的通信網關，可以實現單個Modbus從站設備與CANopen主站之間的數據通信。

產品特點：

配置方便，通過PC的USB口就可以配置；

本網關在CANopen網絡上是CANopen從站，在Modbus網絡上是Modbus主站，可以實現單個Modbus從站與CANopen主站之間的數據通信；

CANopen支持CANopenDS301V4.02；支持NMT、PDO、SDO、既支持Heartbeat也支持GuardLife、支持TPDO周期發送、支持Timestamp；

最多支持8個字節的TPDO和RPDO、4個字節的快速DownloadSDO和快速UploadSDO；

最多支持64個TPDO、64個RPDO、支持SDO對輸入輸出數據交換緩沖區的訪問；

Modbus主站支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；支持的通訊格式：RTU、ASCII格式；

支持CAN波特率：5K～1Mbps；

支持一個Modbus從站節點；

支持串口波特率：1200～115200bps；

串口可支持3種電氣接口：RS232、RS485、RS422；

數據交換緩存區大小為1K；（輸入512字節，輸出512字節）；

CAN口和RS232（RS485/RS422）口采用能承受1KV的光電隔離；

內置終端電阻和終端電阻切換開關；

技術特性

1.可以實現單個Modbus從站與CANopen主站之間的數據通信；

2.CANopen支持CANopenDS301V4.02；支持NMT、PDO、SDO，既支持Heartbeat協議，也支持Guardlife協議，TPDO發送類型支持周期發送和逢變發送，支持Timestamp；

3.CANopen接口支持：5Kbit/s，10Kbit/s，20Kbit/s，50Kbit/s，100Kbit/s，125Kbit/s，250Kbit/s，500Kbit/s，1Mbps；

4.CAN接口支持CAN2.0A協議；

5.支持CANopen協議的最多8個字節的TPDO、最多8個字節的RPDO、最多4個字節快速DownloadSDO和最多4個字節快速UploadSDO；

6.CANopen從站最多支持64條TPDO、64條RPDO命令：

7.Modbus主站支持的功能碼：01H、02H、03H、04H、05H、06H、0FH、10H；

8.Modbus主站支持的通訊格式：RTU、ASCII格式；

9.Modbus主站寫命令輸出方式：連續輸出、禁止輸出或逢變輸出可選；

10.Modbus主站最多可配置48條Modbus命令；

11.Modbus主站采用RS485接口或RS232接口，半雙工，波特率：1200~115200bps；

12.工作電源：直流24V（11V~30V），消耗電流最大為60mA（24V）；

13.工作環境溫度：-40℃～60℃,濕度5%～95%；

14.機械尺寸：25mm（寬）×100mm（高）×90mm（深）；
