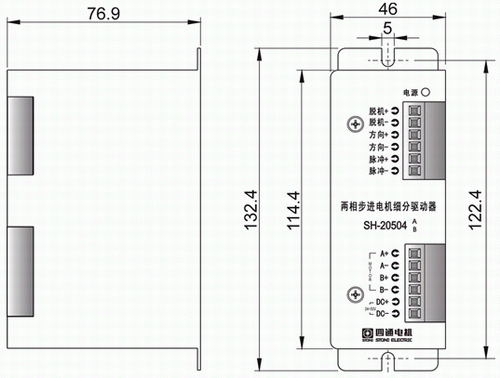

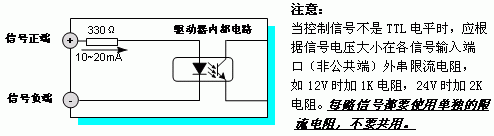

技術特點： 全新的雙極恒相流加細分控制模式 創新的動態尋優電路使性能最優化 最大40細分的多種細分模式可選 24V～50V直流供電 最大輸出驅動電流4A/相 輸入信號TTL兼容且光電隔離 輸出電流可方便設定 過流、過壓、錯相保護 脫機保持功能 精巧的外形尺寸便于安裝 概述： 本驅動器在繼承以往驅動器細分技術的基礎上，首次引入了全新的動態智能電流控制技術，從而大大改善了電機電流的控制精度，進一步降低了力矩的脈動，提高了細分的精度，并且可以將電機的損耗降低30%，達到減小電機溫升的效果。更寬的電壓電流范圍可以滿足更多的應用場合，通過動態智能控制模式可以根據實際的運行工況尋得最優的控制方式，方便的電流設定功能方便適配多種型號電機。 電氣特性（環境溫度Tj=25℃時） 使用環境及參數 面板示意圖 電源電壓： 本驅動器采用直流電源供電，由機殼正面的紅色指示燈指示。電源電壓在24V～50VDC之間都可以正常工作，用戶可以直接采用變壓器整流加電容濾波電路提供。但注意應使整流后電壓紋波峰值不超過50V?？紤]到電網電壓的波動，變壓器副邊空載輸出電壓建議小于30VAC。采用較低的電源電壓會使電機高速運行力矩下降，但有助于驅動器降低溫升和增加低速時的運行平穩性（請參考適配電機矩頻特性曲線）。所加電源的輸出能力應不少于電機的額定相電流，電源電壓越低則對電源電流輸出能力的要求越大。接線時務必注意電源正負，切勿反接！ 電源質量的好壞直接影響到驅動器的性能和功能，電源的紋波大小影響細分的精度，電源共模干擾的抑制能力影響系統的抗干擾性，因此對于要求較高的應用場合，用戶一定要注意提高電源的質量。 輸出電流選擇 本驅動器采用雙極恒流方式，最大輸出電流值為4A/相（峰值），根據驅動器側板第5，6位撥碼開關的不同組合可以方便的選擇4種電流值，從2.5A到4A（詳見電流選擇表），（注意：這里所說的電流是指驅動器每相輸出正弦波電流的峰值，使用串電流表的方式不能得到正確的讀數。） 對于按照電流有效值標稱的電機應按照標稱值的120%～140%選擇，而對于一些6根出線的單極型電機，在配合本驅動器使用時應按標稱值的70%選擇電流。 細分選擇 本驅動器標準型有A、B兩種類型，每種類型各提供4種細分運行模式。對于A型，可提供4細分、8細分、16細分、32細分模式；對于B型，可提供5細分、10細分、20及40細分模式。對于類型的選擇，用戶需要事先確定通知廠家。驅動器出廠時，面板上會有類型選擇的指示。4種細分模式用戶可通過側板開關第3，4位方便設定（詳見細分模式選擇表）。細分的設定務必在加電前完成，驅動器只在上電時確認一次，驅動器加電后再改變開關狀態將不能及時響應，只有重新上電才可按照新選擇的細分模式工作。細分步數均相對整步而言，如驅動整步為1.8度電機，4細分時一個脈沖則使電機轉動0.45度……。其他非標細分類型需要和廠家聯系特殊調整。 單/雙脈沖選擇 通過面板選擇拔碼第1位開關可選擇單脈沖模式（第1位為‘OFF’）或雙脈沖模式（第1位為‘ON’）。單脈沖模式下步進脈沖由脈沖端口接入，由方向端口的電平高低決定電機的運轉方向；雙脈沖模式下，驅動器從脈沖端口接收正轉脈沖，從方向端口接收反轉脈沖；無論是單脈沖還是雙脈沖都以光耦從截止到導通作為有效接受信號，請根據實際的接線注意有效電平。 自動半電流 撥碼開關第2位可以選擇是否開放自動半電流功能，當開關為‘OFF’時半電流有效。當選擇開放此功能時驅動器工作若連續1秒沒有接收到新的脈沖則驅動器自動進入半電流狀態，相電流降低為標準值的50％，達到降低功耗的目的，在收到新的脈沖時驅動器自動退出半電流狀態。 脫機功能 輸入脫機信號時，驅動器將切斷電機各相繞組電流使電機軸處于自由狀態，此時步進脈沖將不能被響應。此狀態可有效降低驅動器和電機的功耗和溫升。當不需用此功能時，脫機端可懸空。 動態尋優 本驅動器中包含獨創的動態尋優電路，它可以根據當前電機的工作狀況作出相應的調整，以達到最優的運行效果。要注意的是該電路需要5秒左右的初始化過程，因此在剛上電的幾秒內，效果可能不理想，幾秒后就會恢復。用戶可以避開這段時間。 錯相保護 本驅動器設計了錯相保護電路，用戶即使接錯相，驅動器也不會損壞，不過電機運行會不正常，主要表現在出力極小。遇此情況，應檢查電機接線是否錯誤。 輸入信號 驅動器的信號輸入采用可拔插的端子，可以將其取下，接好線后再插上。本驅動器的輸入信號采用雙端接口，可以滿足共陰、共陽、差分等多種接口形式。 脈沖信號輸入：驅動器端口內置光耦，其從關斷到導通的變化理解為接受一個有效脈沖沿指令。對于共陽極而言低電平為有效（共陰為高電平有效），此時驅動器將按照相應的時序驅動電機運行一步。對于驅動器的正確運行來說，有效電平信號占空比應在50%以下，為了確保脈沖信號的可靠響應，脈沖低電平的持續時間不應少于5μs。本驅動器的信號響應頻率為50KHz（特殊要求可以提高到200KHz），過高的輸入頻率將可能得不到正確響應。 方向信號輸入：?jiǎn)蚊}沖模式下該端的內部光耦的通、斷被解釋為電機運行的兩個方向，方向信號的改變將使電機運行的方向發生變化，該端的懸空被等效認為輸入高電平。要注意一點是，應確保方向信號領先脈沖信號輸入至少10μs建立，從而避免驅動器對脈沖信號的錯誤響應。當不需換向時，方向信號端可懸空。雙脈沖模式下本端口接收反轉脈沖，接口邏輯要求與脈沖輸入端口一致。 脫機信號輸入：內置光耦導通時電機相電流將被切斷，轉子處于自由狀態（脫機狀態）。當不需用此功能時，脫機信號端可懸空。 電機接線：本驅動器的設計為配合兩相混合式步進電機使用，所采用的是雙極恒流的控制方式，可以最大限度的利用電機的鐵磁材料?？梢耘浜?線，6線及8線的電機使用。對于8線的電機，在電流允許的前提下，可以接成串聯或并聯方式使用。要特別提出注意的是，本驅動器不能配合5線兩相電機使用！ 典型接線圖 輸入接口電路 外形尺寸圖 注意：驅動器安裝時應保證設備的通風良好，并定期檢查散熱風扇運轉是否正常；機柜內有多個驅動器并列使用時要保證相互之間的距離不小于5CM。 說明書下載
