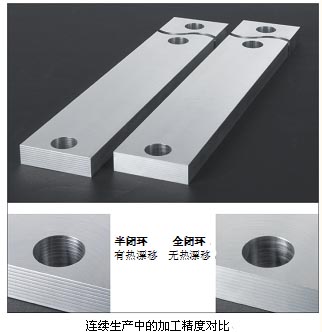

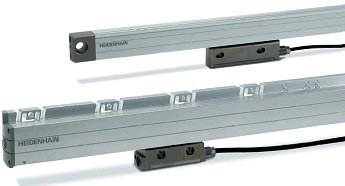

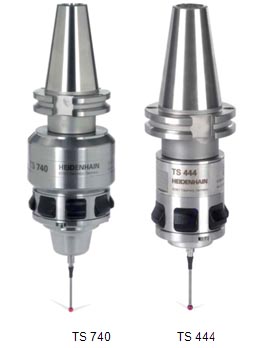

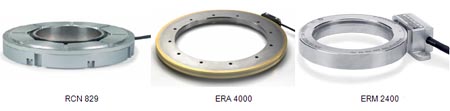

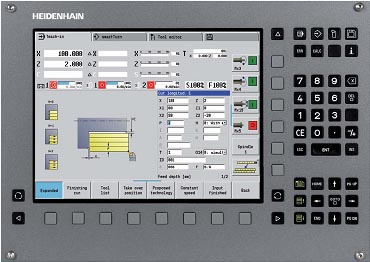

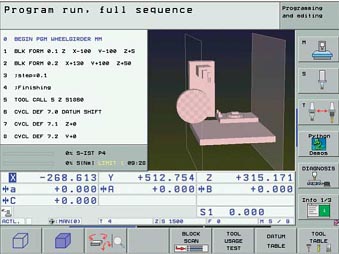

編者按：為了不斷地提供技術上領先、并且對用戶可靠和與用戶需要密切相關的產品而進行努力，以及其腳踏實地的工作作風構成了HEIDENHAIN公司成功的基礎。CCMT 2008是中國數控機床向世界展示的盛會，在此我們提供海德漢CCMT 2008展前預覽。 CCMT 2008是中國數控機床向世界展示的盛會，海德漢公司籍此契機向廣大中國用戶展示新產品和新技術的研發成果，主要包括直線光柵尺、角度編碼器、數控系統和3D測頭等。 機床加工精度 如何避免工件尺寸因機床熱變形誤差而產生偏差是機床行業日益面對的重大課題。 機床溫度變化主要是由進給軸滾珠絲杠造成的，沿滾珠絲杠的溫度分布與進給速率和驅動力大小緊密相關。在半閉環數控機床上，因溫度導致絲杠長度的變化在20分鐘內可達100 µm，嚴重影響工件質量。在全閉環控制下，直線光柵尺可以完全補償滾珠絲杠的誤差，保證加工的精度。 下圖是通過精心設計加工工藝，在同一機床上采用半閉環和全閉環技術，同樣毛坯上加工的不同結果。 從而在加工的零件上真實地觀察到半閉環和全閉環機床造成的加工精度差異性。 直線光柵尺 絕對式直線光柵尺 絕對式直線光柵尺LC 483/LC 183由于采用新的單場掃描技術提高了光柵尺的信號質量和抗污染能力，其測量長度可達4240 mm，分辨率高達5 nm。采用LC 483/LC 183絕對式直線光柵尺，機床運行時無需回零操作且不需要設置參考點標記。 [align=center] LC 483/LC 183[/align] 高精度納米尺LIP 200系列 敞開式直線光柵尺LIP 200系列主要應用于半導體制造設備、齒輪測量設備、高精密加工機床等。 LIP200顯著特點：超高精度、高分辨率（可達31.25 pm），移動速度3 m/s、玻璃陶瓷基體、刻線參考點。 [align=center] LIP 200[/align] 角度編碼器 內置軸承絕對式角度編碼器RCN 829可應用于高精度轉臺，其空心軸直徑尺寸可達Φ100 mm，系統精度高達±1’’，每轉位置數達29 bits。 無內置軸承增量式角度編碼器ERA 4000系列可應用于機床轉臺和擺頭，其尺寸緊湊，安裝簡便，允許的軸轉速可達10 000rpm，其空心軸直徑可達Φ512 mm，系統精度可達±2’’。 模塊化磁電角度編碼器ERM 2400系列主要應用于銑床電主軸和車床C軸定位，對污染不敏感，安裝簡便，允許的軸轉速高達42 000 rpm，空心軸直徑可達Φ55 mm。 海德漢數控系統 海德漢的數控系統一直由于其友好的人機操作界面、超強的高速、高精、高表面質量和五軸加工控制功能而著稱，在高檔數控機床密集的歐洲市場擁有大量忠實用戶。無論是銑、鉆、鏜和加工中心機床還是車床，海德漢都為其提供了成熟可靠的數控系統。 iTNC 530最新功能 iTNC 530不斷不斷推出新功能，使得高端數控系統操作更簡單、機床工作更安全。最新版iTNC 530的新功能包括： 標定旋轉軸的探測循環 iTNC 530新增的KinematicsOpt測頭循環可自動檢測五軸或多軸機床的所有旋轉軸的系統誤差，并可通過控制系統自動進行補償，從而消除由于機械安裝帶來的系統誤差，提高五軸機床的精度。所需的硬件和軟件為工件測頭和標準球（如圖所示）以及海德漢提供的測頭循環。 集成的動態碰撞監測（DCM） iTNC 530動態碰撞監測（DCM）系軟件選裝功能，它周期性地監測機床工作空間避免發生可能的機床部件碰撞。iTNC 530監測機床工作空間內的三維碰撞對象，包括傾斜頭和擺動工作臺。如果兩個被監測對象相互接近到預定的距離之內，TNC輸出一個出錯信息，從而避免機械碰撞。 為方便構建模型，海德漢可提供KinematicsDesign設計軟件，它為用戶定義運動特性表提供了圖形支持，如圖所示。KinematicsDesign可以在概念設計階段仿真關鍵軸位置，使其可以設置機床上的適當限位開關以避免碰撞。 車床數控系統MANUALplus620 多年來，MANUALplus系統已被事實證明是面向應用的車床數控系統。現在，海德漢公司最新推出了新一代CNC數控車床和手自一體車床數控系統—MANUALplus 620，其中提供了更強的循環編程功能和全新的編程操作模式—smartTurn。ManualPlus 620具有如下智能性功能： 可實現手動和自動操作一體化 豐富的固定循環 – 編程高度自動化 集成的CAM功能 – ICP自由輪廓編程 DXF輸入/Smart.Turn 豐富的智能數據庫-自動推薦工藝參數 車銑復合 – C軸和驅動刀臺控制 全數字控制 – 位置、速度和電流環數字控制 示教功能 創新的海德漢紅外測頭 TS 740測頭特別適用于高精度和高重復性測量任務，其使用標準測針時的探測精度≤ ±1 µm，探測速度為0.25 m/min時的重復精度2σ≤ 0.25 µm。TS 740的測量力非常小，但在大加速度和快速探測時，不會產生非受控觸發信號。 TS 444是一個全新的無電池測頭產品。它完全避免了電池的拆裝、存放和處置。通過主軸的壓縮空氣驅動渦輪轉動發電。在壓力為5.5 bars時，3秒鐘完成的探測充電量足以滿足2分鐘的測量所用。 EnDat接口 EnDat數據接口是海德漢為編碼器開發的一種數字式、全雙向的數據傳輸接口，它不僅能為增量式或絕對式編碼器傳輸位置數據，而且能夠傳輸和存儲編碼器參數、OEM數據以及報警和診斷信息。 EnDat顯著特點：通用全數字接口適用于所有的增量和絕對式編碼器；高數據傳輸頻率，時鐘頻率最高可達8MHz（EIB可達16MHz）；更好的信號質量，編碼器內部特別的優化提高了系統精度，為數控系統提供更好的輪廓精度；更好的實用性，自動系統配置功能，數字信號提高了系統的可靠性，監控與診斷信息有利于系統的安全，冗余碼校驗有利于可靠的信號傳輸；安全設計理念：兩個獨立的位置信息及錯誤信息位，數據偵的校驗和及應答；符合高速高精技術發展趨勢；高的分辨率、短的周期適用于直接驅動技術。
