　　今天，正運動技術來分享一下，脈沖型運動控制器的使用入門。首先，我們從準備工作講起，然后依次講控制器與電腦連接、控制器參數設置、驅動器參數設置以及脈沖軸的使用。

　　 1 準備工作

　　 (一)材料準備

　　1.硬件

　　A.ZMC412控制器一臺，帶12個脈沖軸接口。

　　B.松下帶脈沖接口的伺服驅動器+電機一套。

　　C.電腦一臺。

　　D.帶屏蔽層網線一根。

　　E.24V直流電源一個。

　　F.脈沖軸連接線一根。

　　G.接線端子與連接線若干。

　　2.軟件

　　A.ZDevelop V3.10版本控制器編程軟件。

　　從正運動技術官網www.zmotion.com.cn下載壓縮包，解壓后直接運行應用程序，無需安裝。

　　B.松下伺服驅動器上位機調試軟件。

　　從松下官網下載后安裝。

　　圖1

　　 (二)硬件接線

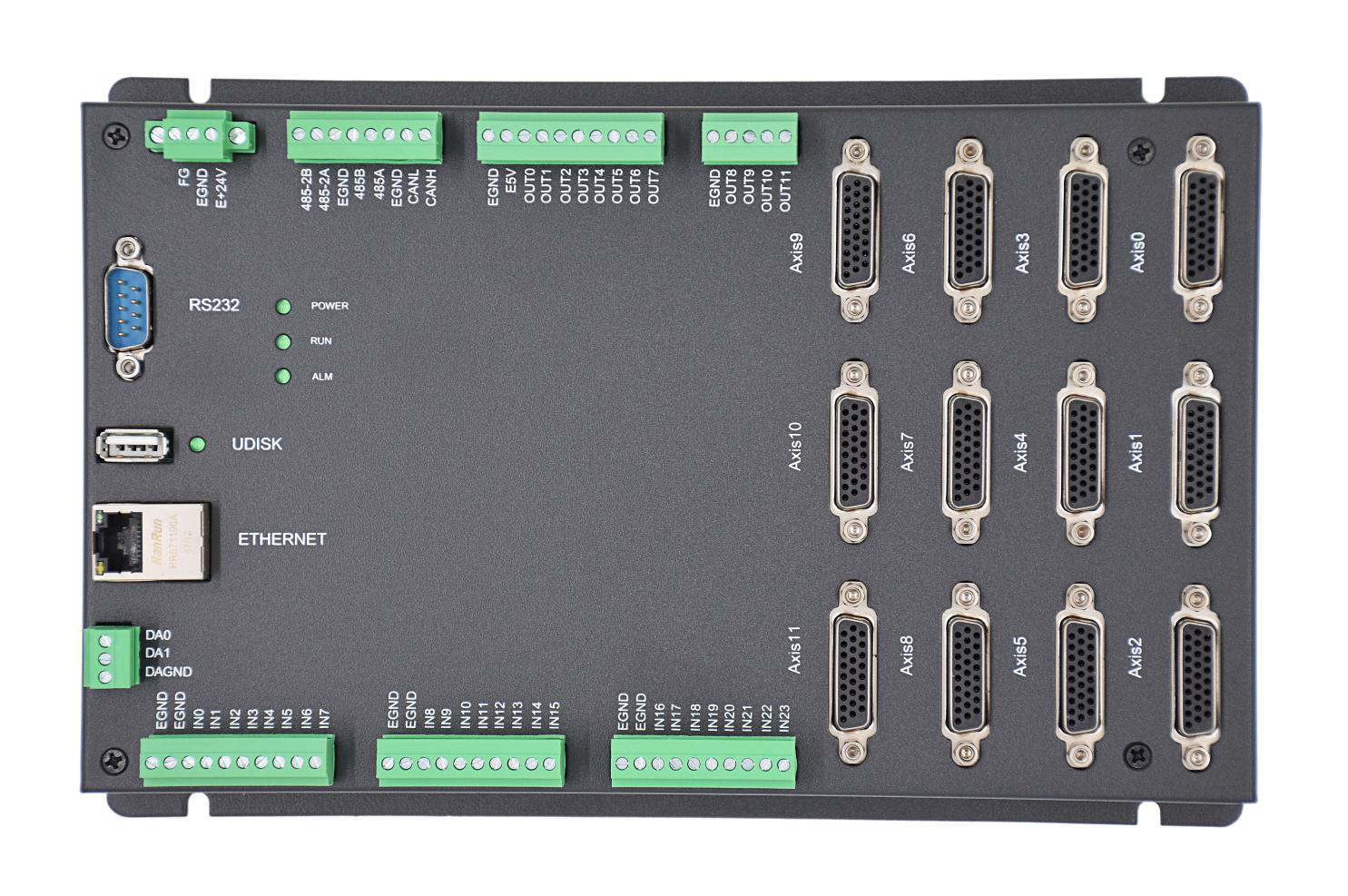

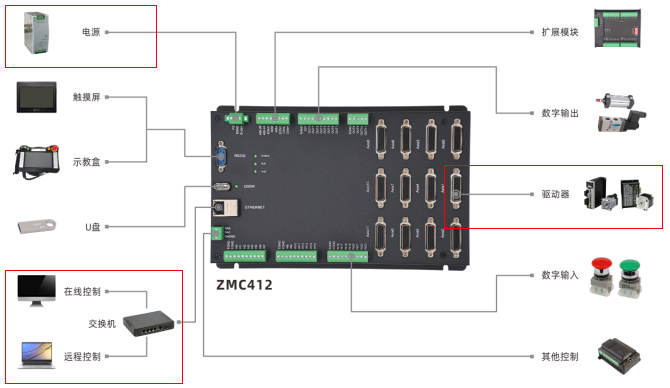

　　控制器以ZMC412(見圖2)為例，控制器本體支持12個脈沖軸，可擴展到32個脈沖軸。

　　支持 直線插補、任意圓弧插補、空間圓弧、螺旋插補、電子凸輪、電子齒輪、同步跟隨、虛擬軸設置等;采用優化的網絡通訊協議 可以實現實時的運動控制。同時還支持 硬件比較輸出(HW_PSWITCH2)、硬件定時器、運動中精準輸出、脈沖閉環、螺距補償、ZBasic多文件多任務編程等。

　　支持以太網，USB，CAN，232，485等通訊接口，通過CAN總線可以連接各個擴展模塊，從而擴展輸入輸出點數或脈沖軸(CAN總線兩端需要并接120歐姆的電阻)。

　　1.控制器接線

　　控制器接口的用途參見圖3。

　　(1)主電源：將控制器主電源接線端子上的E+24V端子接入24V直流電源正極，將EGND端子接入24V直流電源負極。

　　(2)以太網EtherNET端口接線：使用一根網線將控制器的EtherNET端口與電腦的以太網口相連。

　　(3)控制器與驅動器接線：控制器與松下A6系列接線時，使用帶屏蔽層的專用線，一端接控制器的脈沖接口，另一端接驅動器的X4接口即可。若驅動器端沒有可直接相連的脈沖接口，需要將此線剝開，按照下面小節的接線參考，依此接到驅動器對應的端子上。

　　圖3 ZMC412控制器接口的用途

　　2.控制器與驅動器脈沖接線

　　使用一根帶屏蔽層的絞線將控制器的脈沖軸接口與驅動器的對應的端子相連，按接線圖將對應的端子一一連接，接線方法參見下文。

　　控制器支持的脈沖軸數需要查看硬件手冊、?*max打印查看或查看控制器狀態。

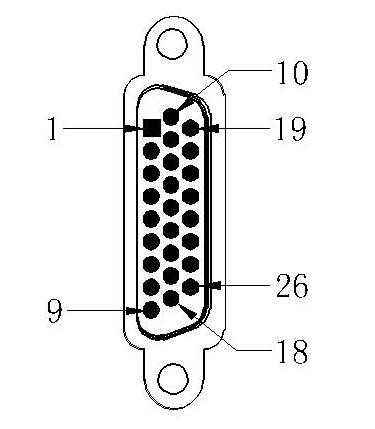

　　控制器的脈沖軸接口多為26個針腳，包含了脈沖接線端子和編碼器接線端子。

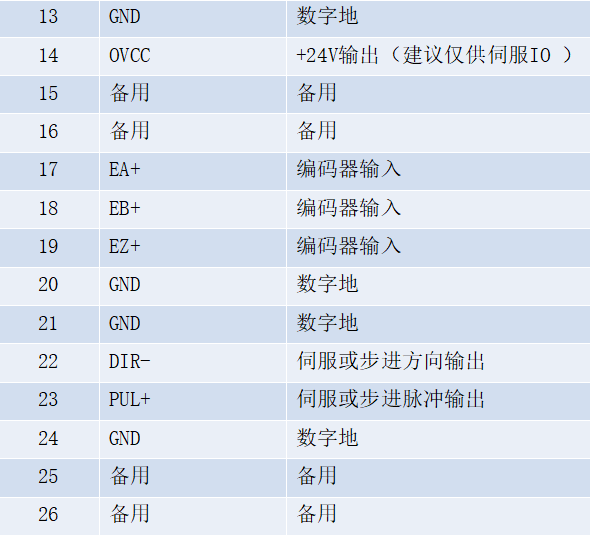

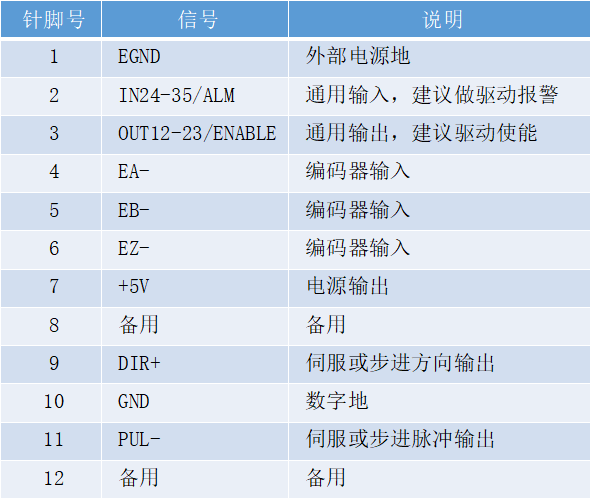

　　針腳功能定義：

　　脈沖軸內的通用輸出口編號排在控制器的通用OUT口編號之后。ZMC412的通用OUT口有12個，編號0-11，AXIS 0-11內的通用輸出口的編號為12-23，分別做每個軸的使能信號。針腳3為脈沖軸接口內的通用輸出口，做電機使能用，這里開啟OUT12口表示使能AXIS 0口接的驅動器，開啟OUT13口表示使能AXIS 1口接的驅動器，依此類推。

　　脈沖接線端子與編碼器連接有兩種方式，差分接法和單端接法。

　　(1)脈沖接線方法

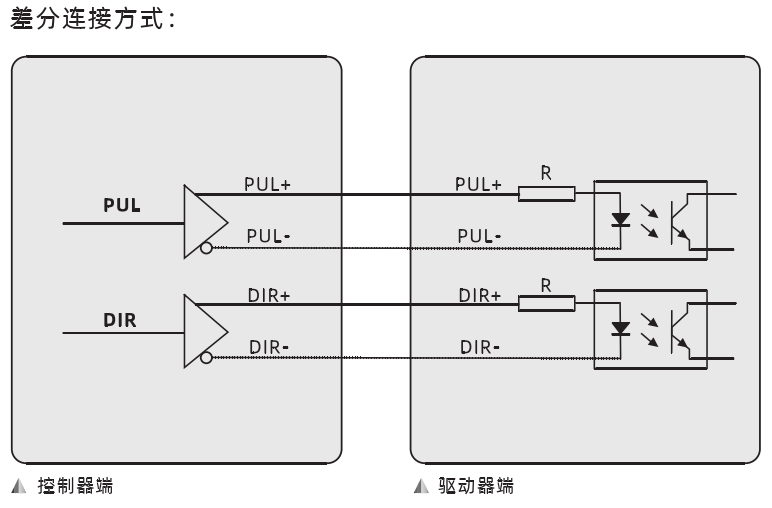

　　差分連接將控制器和驅動器的PUL+、PUL-、DIR+、DIR-四個端子一一對應連接。

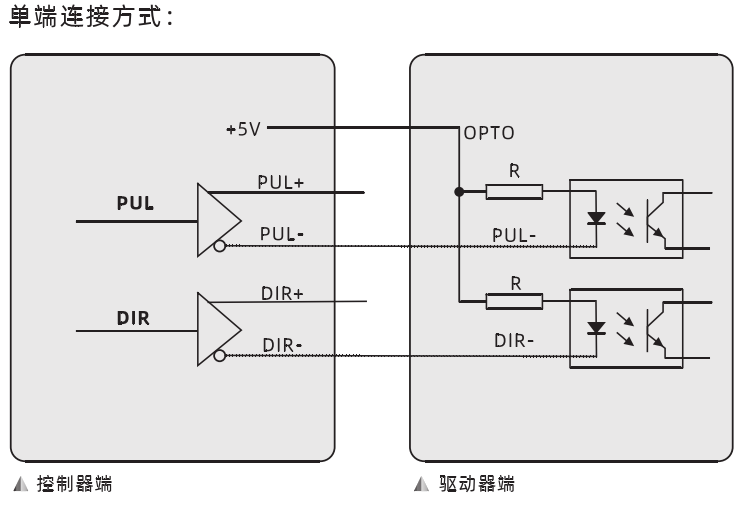

　　單端連接為共陽極接法，將控制器和驅動器的PUL-、DIR-連接，控制器的PUL+、DIR+端子懸空，驅動器PUL+、DIR+端子均接入控制器的+5V電源上。

　　差分接線是判斷兩個信號線的電壓差。對于差分輸入，當信號受干擾時，差分的兩線會同時受影響，但電壓差變化不大，而單端接線的一根線電壓變化時，由于電源電壓不變，電壓差變化相對較大，所以，差分接線方式的抗干擾性能比單端接線方式好。

　　(2)控制器與編碼器接線

　　正運動技術公司的運動控制器，脈沖軸接口只能接5V的編碼器，部分控制器可以在IO端子接口上接24V編碼器，通過硬件手冊查看控制器有無該端子。使用24V編碼器時,地線為EGND。

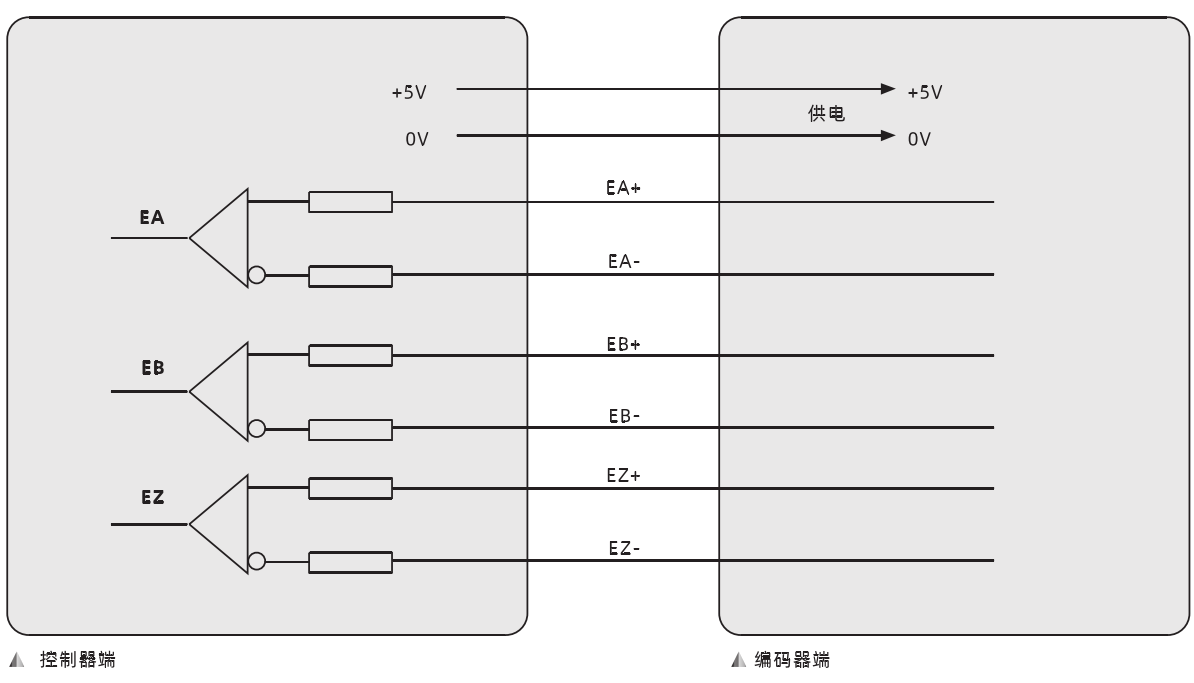

　　5V的編碼器又分為差分和單端兩種接法，差分接法和普通的編碼器一致，EA+接A+，EA-接A-，將引腳一一對應連接起來，如下圖所示。單端的接法則是編碼器的A接控制器的EA+,編碼器的B接控制器的EB+,控制器的EA-和EB-懸空。

　　不論哪種接法,記得都要控制器和編碼器共地，是脈沖軸接口內地GND(26針腳的端子就是10,13,24等)，而不是IO地(EGND)。

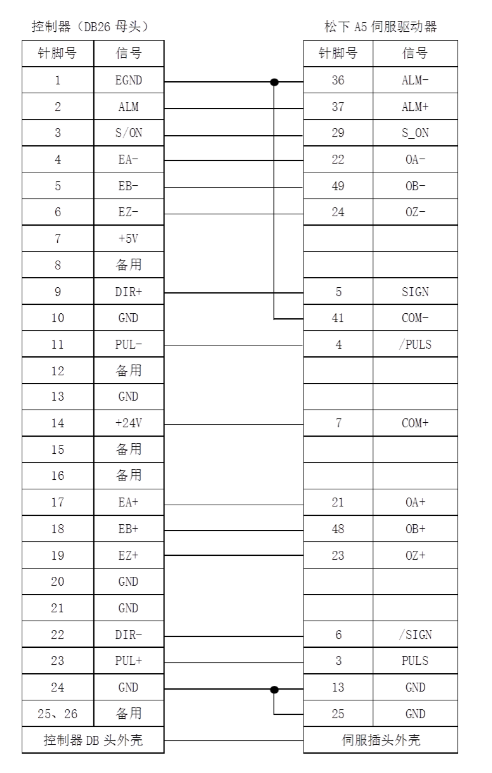

　　(3)控制器與驅動器的接線參考

　　A.低速差分接法

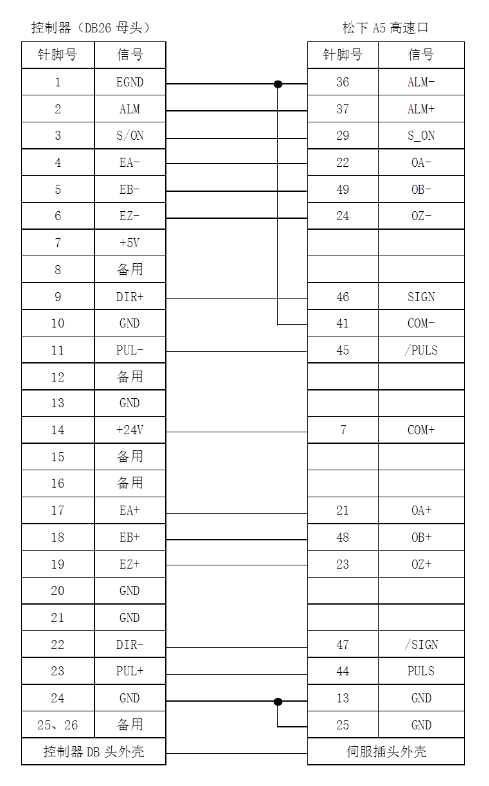

　　B.高速差分接法

　　C.驅動器與電機或編碼器接線

　　伺服驅動器與電機和編碼器的接線參見松下A6驅動器使用說明書(綜合篇)，將驅動器接入220V市電。

　　2　控制器與電腦連接

　　控制器與電腦可以通過串口或網口連接，下面以網口連接為例，展開說明。

　　(一)網口通訊操作方法

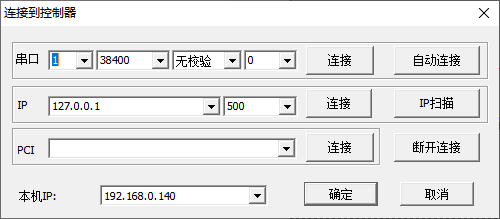

　　先將控制器與電腦用網線連接好，接通控制器的電源，再打開ZDevelop編程軟件，點擊菜單欄“控制器”→“連接”，打開“連接到控制器”窗口。

　　通過“連接到控制器”窗口，可以快速查看本機IP，對比控制器與電腦是否處于同一網段。

　　IP地址列表下拉選擇時，會自動查找當前局域網可用的控制器IP地址(控制器上電POWER燈和RUN燈亮的時候就能查找到該控制器的IP地址)。

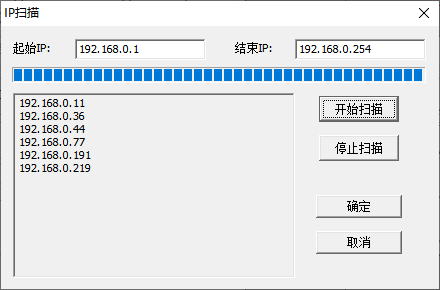

　　同一個網絡有多個控制器的時候，IP的下拉列表若沒有顯示目標控制器的IP地址，可以采取IP掃描來查看當前所有可用的控制器IP地址，掃描完成之后確定關閉此窗口，重新在IP下拉列表選擇。

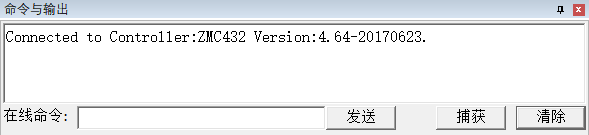

　　選擇正確的IP地址，點擊連接之后，編程軟件與控制器連接成功，在線命令與輸出窗口打印信息提示。

　　控制器出廠的缺省IP地址為192.168.0.11，“連接到控制器”窗口能顯示出本機IP地址，請注意設置有線網卡與無線網卡各自的IP。電腦需要設置IP地址與控制器IP處于同一網段才能連接，即四段的前三段要相同，最后一段不同才能通訊。

　　若控制器與電腦不處于同一網段，則需要修改控制器或電腦其中之一的IP地址，使二者處于同一網段。

　　修改控制器IP地址需要先使用串口連接控制器，獲取控制器IP地址，然后修改本機IP或控制器IP使二者處于同一網段。

　　(二)修改控制器IP地址

　　先使用串口連接控制器，獲取控制器IP地址，再修改控制器IP地址。

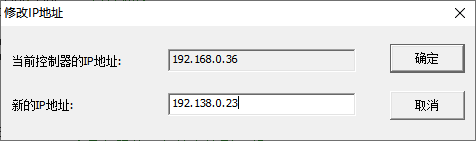

　　方法一：可以通過菜單欄“控制器”→“修改IP地址”窗口直接修改控制器IP地址。

　　方法二：通過IP_ADDRESS指令發送在線命令修改。

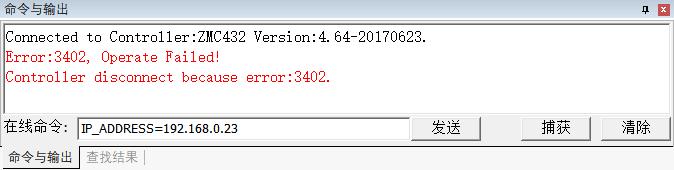

　　指令發送修改成功之后自動斷開連接，在線命令打印控制器連接錯誤信息，通過網口連接選擇新IP地址192.168.0.23再次連接控制器，IP地址修改成功后永久有效。

　　(三)修改本機IP地址

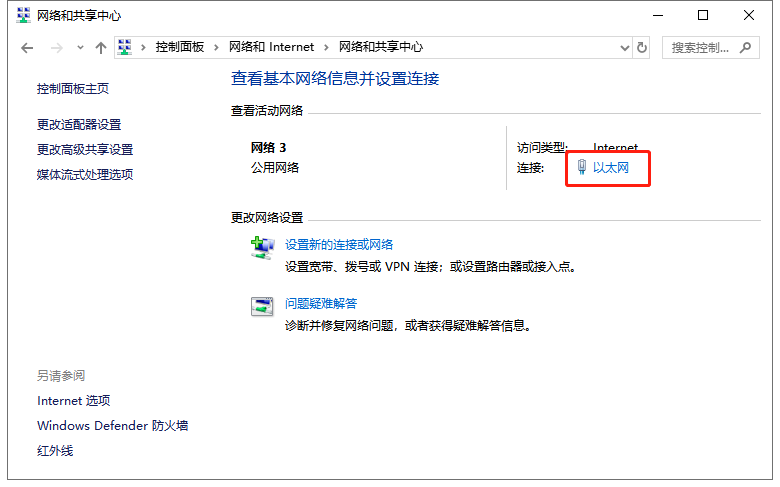

　　以WIN10為例，在開始菜單里，依次點開：“控制面板”→“網絡和Internet”→“網絡與共享中心”→“以太網”。

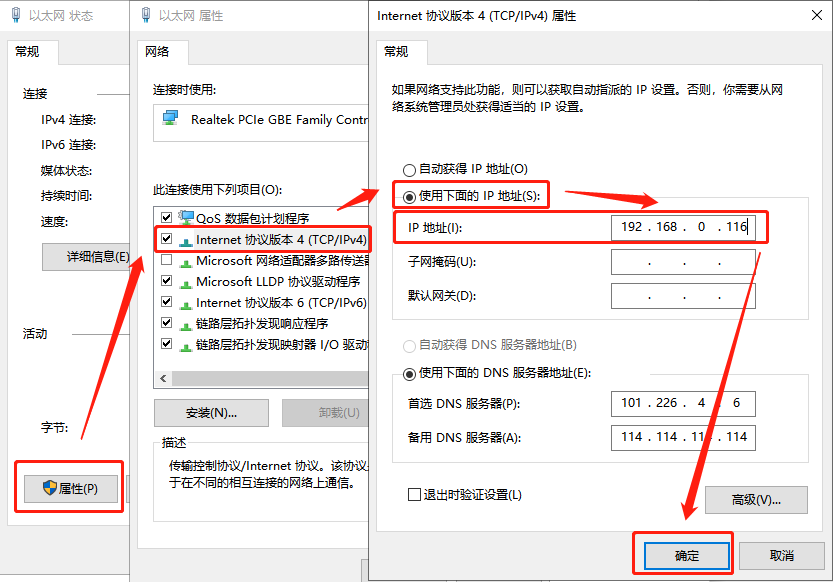

　　在“以太網狀態”窗口點擊“屬性”，打開“以太網屬性”窗口，找到Internet協議版本4(TCP/IPv4)打開，就能看到本機IP地址修改窗口，勾選“使用下面的IP地址”，在IP地址輸入欄里修改IP，將本機IP改為和控制器IP處于同一網段，修改完成點擊“確認”即可成功修改IP。

　　再次打開“連接到控制器”窗口嘗試連接到控制器。

　　3 控制器參數設置

　　(一)軸功能類型設置

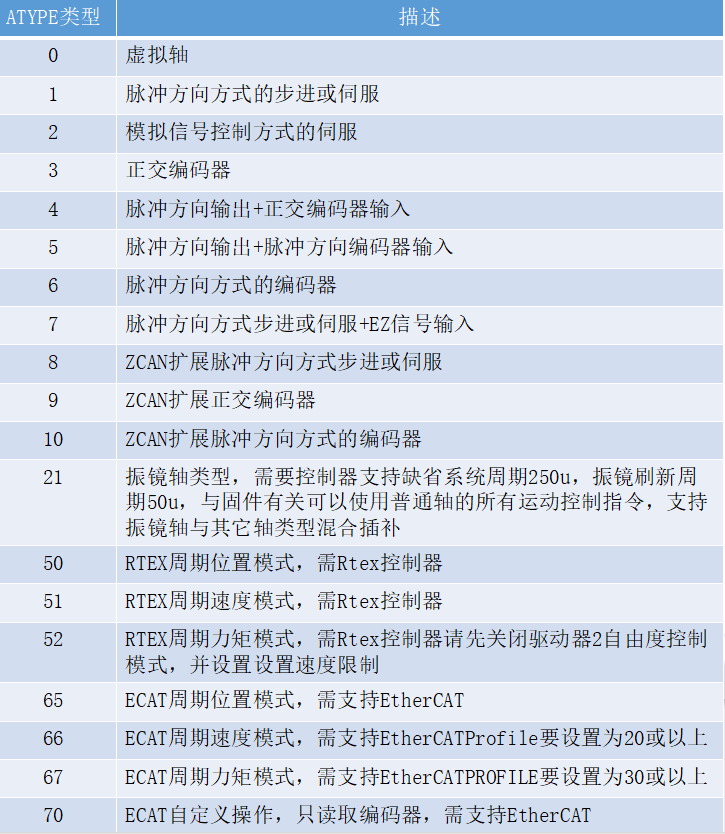

　　軸功能類型設置，只能設置為軸具備的特性，在下表提供的類型中選擇，例如：

　　脈沖軸選擇 ATYPE=1/7;

　　EtherCAT總線軸選擇 ATYPE=65/66/67;

　　RTEX總線軸選擇 ATYPE=50/51/52，等。

　　在程序初始化的時候就設置好ATYPE，ATYPE若與實際軸類型不匹配程序報錯。

　　脈沖電機軸的ATYPE一般設為1,7,4等，脈沖軸出廠ATYPE為1或7，此模式不包含編碼器，這個時候MPOS為假，自動復制DPOS的內容，ATYPE設置為4的時候，可以接入真實編碼器，MPOS為真實反饋。

　　使用INVERT_STEP指令設置伺服/步進脈沖輸出模式，可選雙脈沖模式、脈沖加方向模式和正交脈沖模式(4系列控制器支持)

　　指令查詢當前脈沖輸出模式：

　　?INVERT_STEP(n)或?INVERT_STEP AXIS(n)     'n為軸號

　　?*INVERT_STEP                                                 '?*查詢所有軸參數

　　(二)脈沖軸接口軸號規則

　　1.默認軸號規則

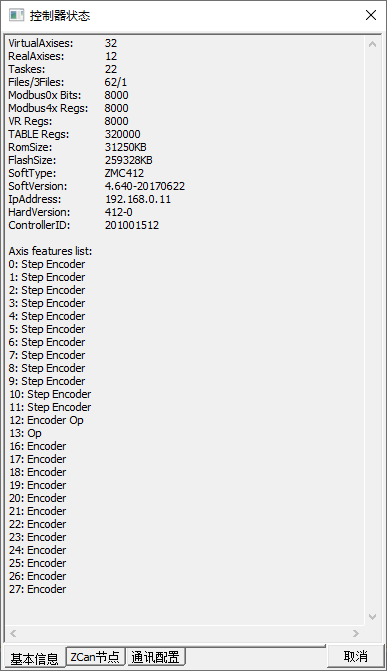

　　使用脈沖軸的時候，驅動器的軸號根據所接的控制器脈沖軸接口上的軸號確定，不需要軸映射操作，若接在控制器脈沖軸接口AXIS 0上，則驅動器所接的電機軸號為0。想要查看軸0的編碼器反饋在哪個軸號上，在ZDevelop里通過“控制器”菜單打開“控制器狀態”查看。

　　每個脈沖軸接口支持接什么類型的軸參見“控制器狀態”窗口Axis features list描述。軸號后備注為”Step Encoder”的就可以配置為既有脈沖輸出“Step”又有反饋“Encoder”(當ATYPE為4時滿足)，軸號后面只有“Encoder”的就是反饋軸所占的軸號，例如軸6，反饋軸默認的ATYPE都是3(ATYPE為3為時對應正交編碼器，可以改為6，對應脈沖方向型編碼器)。

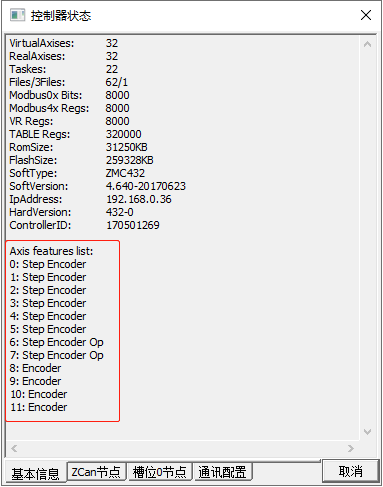

　　例如，控制器ZMC432,上面有6脈沖軸接口,那么脈沖輸出的軸號分別為0,1,2,3,4,5;編碼器反饋所對應的軸號為6,7,8,9,10,11;第一個脈沖軸接口里就有兩個軸號0(輸出設備電機)和6(反饋設備編碼器),第二個脈沖軸接口里的軸號包括1和7，第三個脈沖軸接口里的軸號包括2和8，依此類推。

　　控制器類型不同，軸接口端子的數量不同，反饋軸所在的軸號也不同，ZMC412的脈沖軸號為0-11，共12個。軸16-27可以配置為編碼器，從而映射到軸0-11的編碼器。

　　以下2-4小節內容一般情況下用不到。

　　2.本地脈沖軸號重映射

　　一般使用控制器上標注的本地脈沖軸號，不用單獨修改，有需要修改時參見以下說明修改。

　　控制器脈沖軸接口的脈沖軸號和編碼器軸號已經設置好，用戶可直接使用，若想更改默認的本地脈沖軸軸號，則可按如下映射規則對本地脈沖軸號重映射。

　　重新映射時注意先把原本地脈沖軸設置為虛擬軸，修改后必須重新設置ATYPE。

　　4系列控制器支持本地脈沖或編碼器軸號重新映射，固件160608以上版本支持。

　　映射規則：AXIS_ADDRESS(重映射的軸號)= (-1<<16) +要修改的本地脈沖軸號

　　示例：

　　BASE(0,1)         '需要重映射的軸號

　　ATYPE(0)=0     '要修改的軸類型設為虛擬軸

　　ATYPE(1)=0

　　BASE(4)         '重新映射的軸號

　　AXIS_ADDRESS(4)=(-1<<16)+0 '重映射第一個軸

　　ATYPE(4)=1     '映射完成重設軸類型

　　BASE(5)             '重新映射的軸號

　　AXIS_ADDRESS(5)=(-1<<16)+1 '重映射第二個軸

　　ATYPE(5)=1         '映射完成重設軸類型

　　3.特殊脈沖軸接口

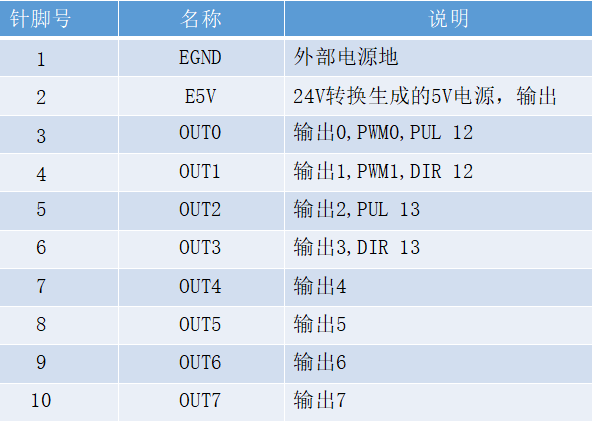

　　某些型號控制器OUT輸出口可作為脈沖軸輸出，如下圖，輸出口是否支持配置為脈沖軸，需查看控制器硬件手冊的輸入針腳缺省功能描述。

　　輸出口配置為脈沖軸只支持單端接法，不支持差分接法。

　　將對應軸配置虛擬軸(ATYPE=0)時，為普通輸出口，否則為軸信號，出廠默認ATYPE=0。

　　將對應軸的ATYPE配置為1或7時，軸號為端子后方標注的編號，為軸信號。

　　脈沖口可以使用 E5V 共陽極輸出或 E24V 共陽極輸出。

　　4.特殊編碼器軸接口

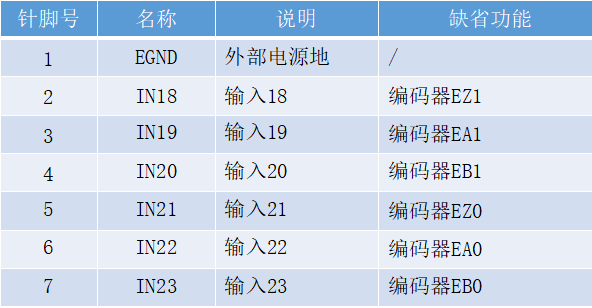

　　某些輸入IN口也可作為編碼器輸入使用，如下圖，輸入口是否支持接編碼器，需查看控制器硬件手冊的輸入針腳缺省功能描述。

　　輸入口配置為編碼器只支持單端接法，不支持差分接法。

　　將對應軸配置虛擬軸(ATYPE=0)時，為普通輸出口，否則為編碼器輸入信號，出廠默認ATYPE=0。

　　將對應編碼器軸的ATYPE(軸類型)配置為3或6，軸號為端子后方標注的編號，此時對應的輸入口就作為編碼器信號輸入接口。

　　此種方式編碼器是低速光藕隔離，只能用于手輪等低速 24V 編碼器。

　　4 驅動器參數設置

　　驅動器參數設置使用配套的驅動器軟件。

　　(一)參數修改

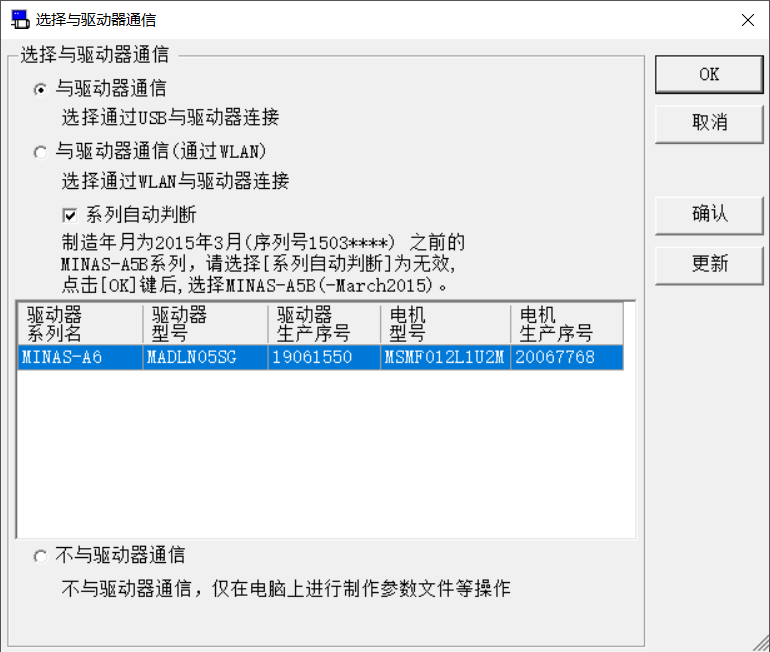

　　修改驅動器參數先連接驅動器，可選USB線或WLAN連接驅動器，使用USB線連接電腦與驅動器端的X1端口，給驅動器上電，打開松下驅動器軟件PANATERM，彈出“選擇與驅動器通信”窗口，選擇與驅動器通過USB連接后，自動獲取到驅動器信息顯示在窗口內，點擊OK連接成功，就能對驅動器進行設置。

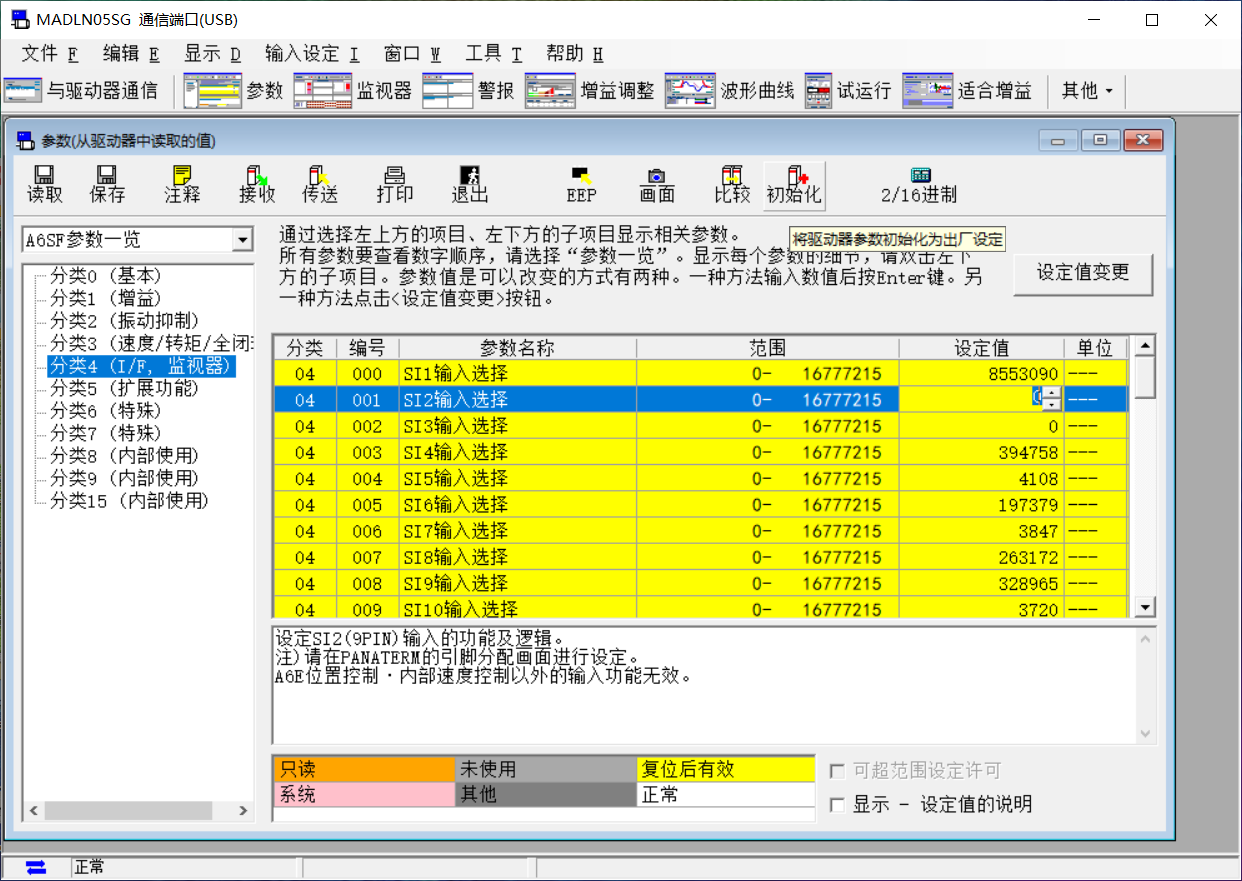

　　驅動器的IO設置不當可能會導致限位報警，或者需要設置限位電平反轉等，可在驅動器軟件PANATERM主界面的菜單欄“參數”窗口，如下圖所示，在左側參數一覽中找出需要修改的參數打開，IO對應參數分類4，修改參數的“設定值”后確定保存當前修改值，再將參數寫入驅動器。

　　“初始化”按鈕用于將IO的設定值恢復到出廠設置。

　　以修改電機一圈脈沖數為例，在參數分類0里找到對應的參數，將電機一圈脈沖數設置為10000，表示給電機發送10000個脈沖可使電機旋轉一圈，設置完成再將參數寫入驅動器。

　　修改其他參數也是在參數一覽的細分選項中查找到對應參數后修改，可一次修改多種不同類型的參數后傳入驅動器，修改完成要寫入驅動器的EEPROM才生效，參見下節。

　　(二)參數寫入驅動器

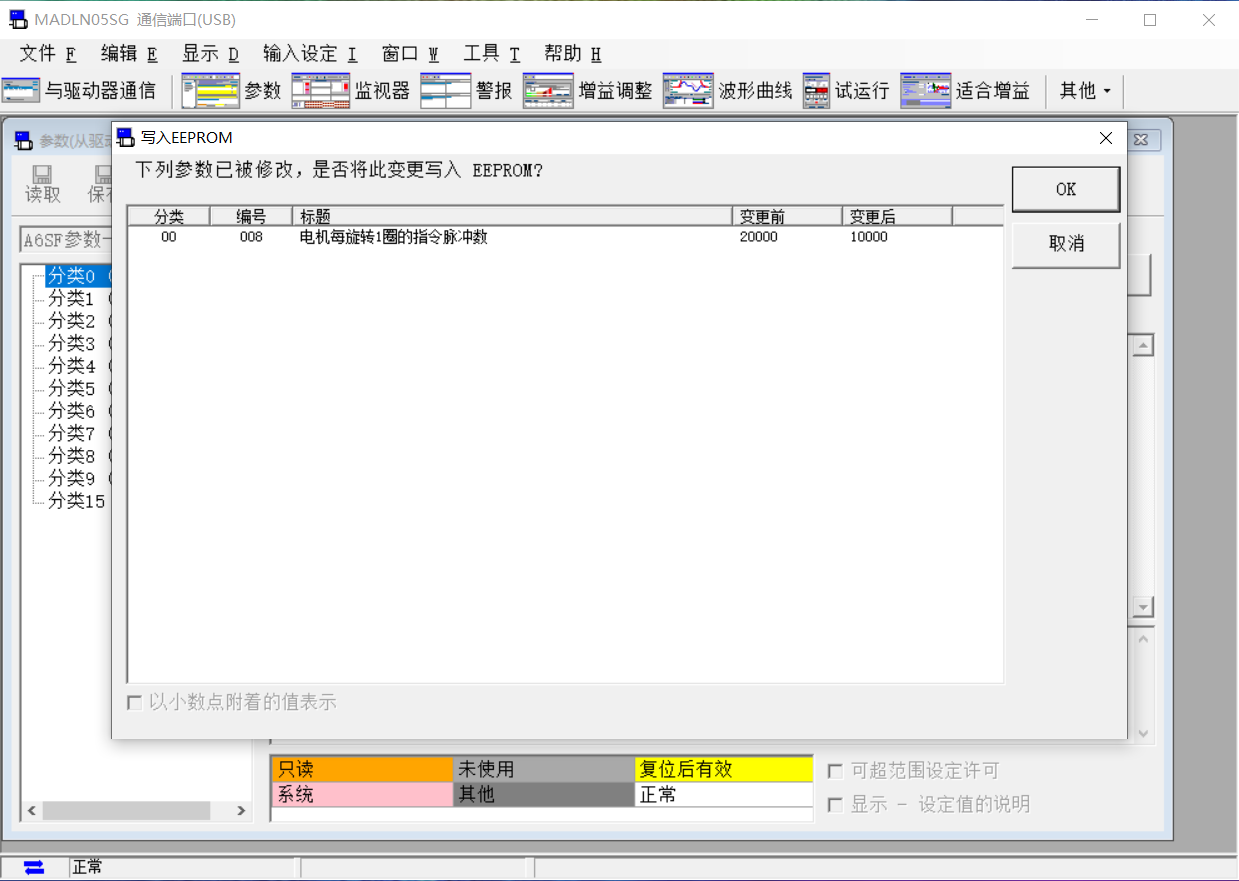

　　驅動器的參數設置完成后，先點擊“傳送”將修改的全部參數傳入驅動器，再點擊EEP，將參數寫入驅動器的EEPROM，給驅動器重新上電后修改的參數生效，圖片上值修改了輸入?yún)?shù)，在下圖參數一覽中可參看多中類別的參數并修改。

　　(三)驅動器報警

　　以下三種途徑查看驅動器報警信息。

　　1.查看ZDevelop軟件命令與輸出窗口打印的驅動器報警信息，或查看AXISSTATUS軸狀態指令的值，根據報錯信息修改軸參數。

　　2.觀察驅動器上LED面板上是否有報錯信息，報錯會顯示錯誤碼，根據驅動器手冊排查錯誤，修正后將報警清零。

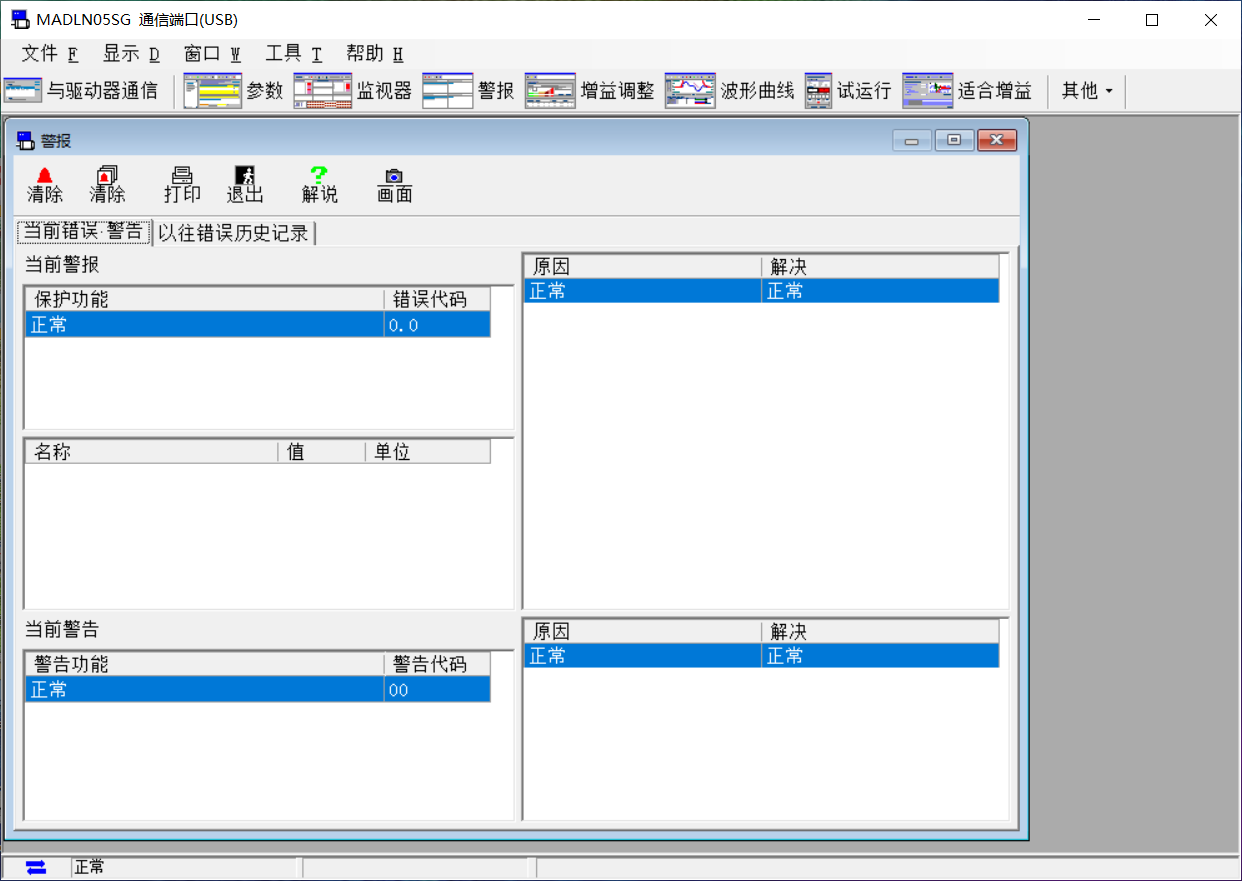

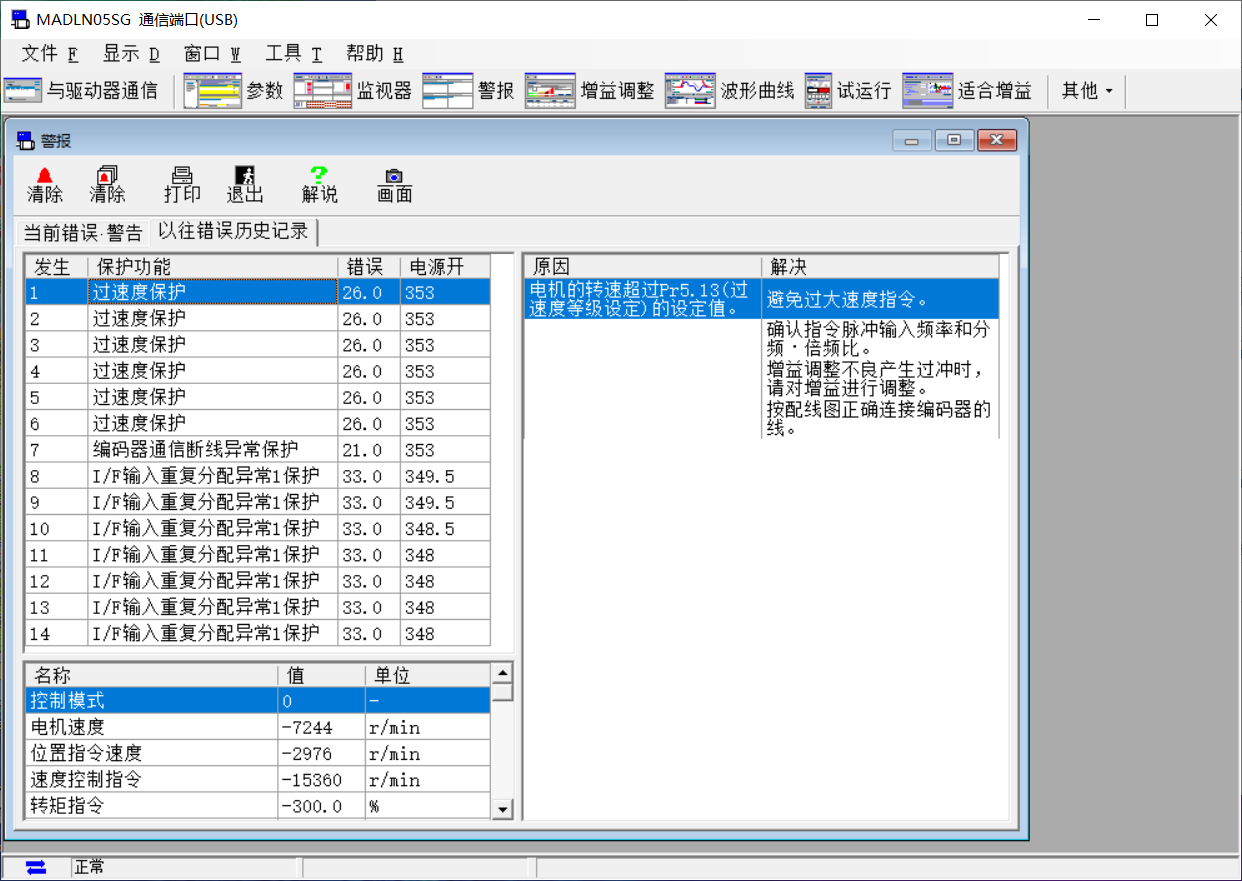

　　3.打開驅動器軟件的報警窗口，也能看當前驅動器是否有警報，或查詢歷史警報。

　　在驅動器軟件里查詢報警信息，提示報警的原因以及解決辦法。

　　5　脈沖軸的使用

　　(一)接線配置

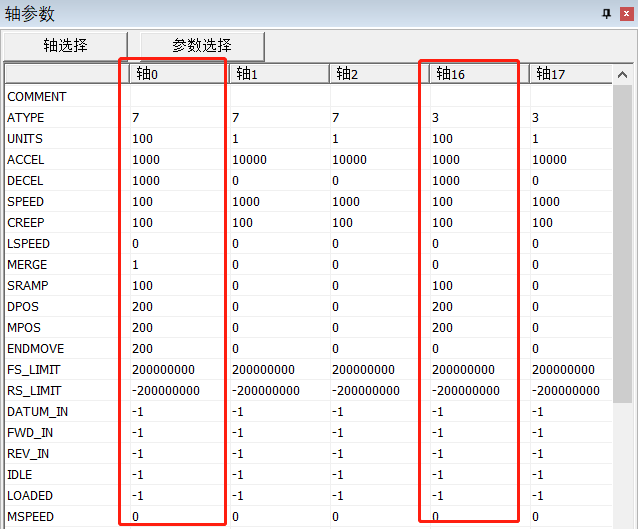

　　ZMC412接一臺伺服驅動器，電機帶編碼器，將脈沖輸出信號和編碼器輸入信號均接入控制器上的AXIS 0軸接口上，此時，電機軸號為軸0，電機軸對應的編碼器的軸號為軸16，電機軸的軸類型默認為7，編碼器的軸類型默認為3。

　　軸0是脈沖軸，DPOS為真，MPOS為假;軸16為編碼器軸，DPOS為假，MPOS為真。

　　正常運行時軸16的MPOS跟隨軸0的DPOS。

　　(二)試運行

　　1.脈沖軸使能

　　脈沖軸打開對應的軸接口內的通用OUT口操作軸使能，針對ZMC412，使用的AXIS 0軸接口，打開OUT12便可使能，使能時驅動器端傳出運行的聲音，判斷軸是否使能可在保證安全的條件下，用手旋轉電機軸，能旋轉說明未使能，旋轉不動說明已使能。

　　在使用前先進行軸參數初始化之后，軸參數如UNITS，ATYPE，SPEED，ACCEL，DECEL等基礎參數，便可執行運動指令。

　　脈沖軸的回零使用控制器提供的回零方式。

　　2.手動運動排查故障

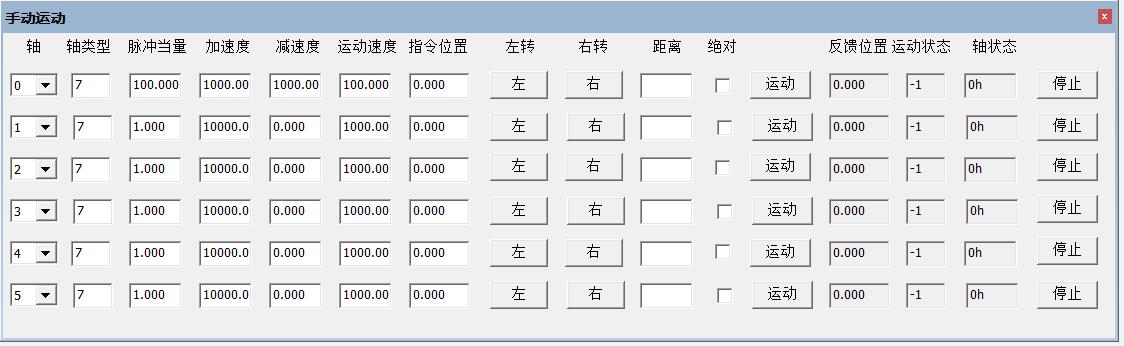

　　由于脈沖接線相對復雜，試運行時先使用用“手動運動”窗口查看電機是否能轉動，調試階段將脈沖當量UNITS設小一點，觀察軸的運行狀態后慢慢增大，若電機無法轉動需要進行問題排查。

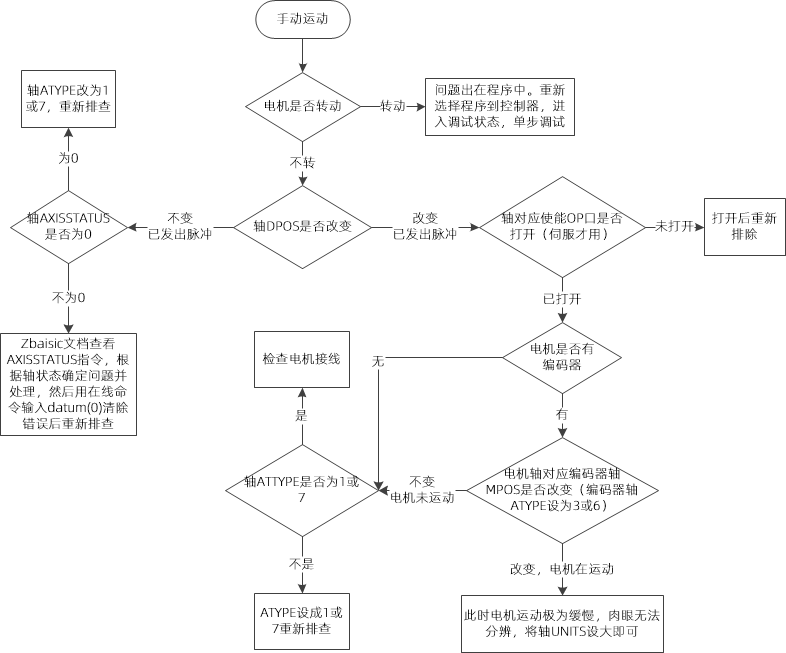

　　脈沖軸故障排查步驟：

　　“左”、“右”操作時可能會出現的問題及解決辦法：

　　(1)電機不動，但DPOS改變。

　　此時控制器脈沖已發出，檢查驅動器有無報警、電機接線是否正確。

　　也可能是UNITS設置過小，電機在轉動，但是轉動不明顯。

　　(2)電機只往一個方向轉動。

　　查看電機控制方式，目前控制器脈沖軸只能用雙脈沖和脈沖+方向兩軸控制模式，不可使用正交脈沖控制。

　　(3)只操作某一邊時電機才轉動。

　　檢查電機接線。

　　電機當前控制模式與控制器當前控制模式不同，控制器默認為脈沖+方向控制，使用INVERT_STEP指令可以修改。

　　(4)電機不動，DPOS也不改變。

　　檢查軸參數AXISSTATUS是否報警。

　　3.下載運動控制程序

　　手動運動測試可以正常運轉之后，再下載程序運行運動控制指令。軸0為脈沖軸，給軸0發運動控制指令MOVE(200)，軸16為軸0的編碼器反饋。

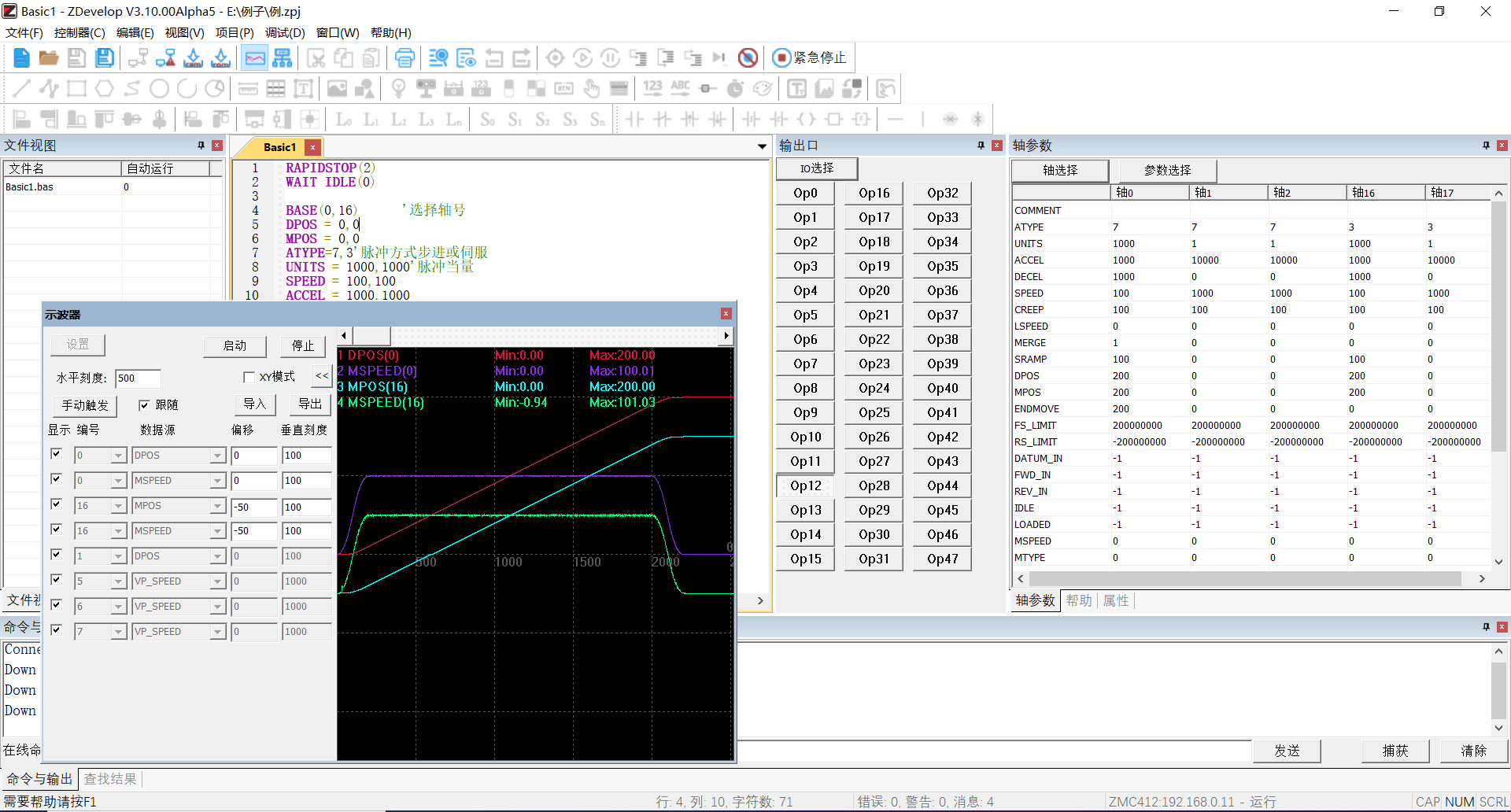

　　示波器采集四個通道的波形，分別為脈沖軸軸0的位置DPOS和速度MSPEED、編碼器軸16的反饋位置MPOS和反饋速度MSPEED。
