　　今天，我們來講解一下正運動技術運動控制器運動緩沖。

　　視頻教程：《視頻教程：運動控制器運動緩沖簡介》

　　以下是圖文詳解

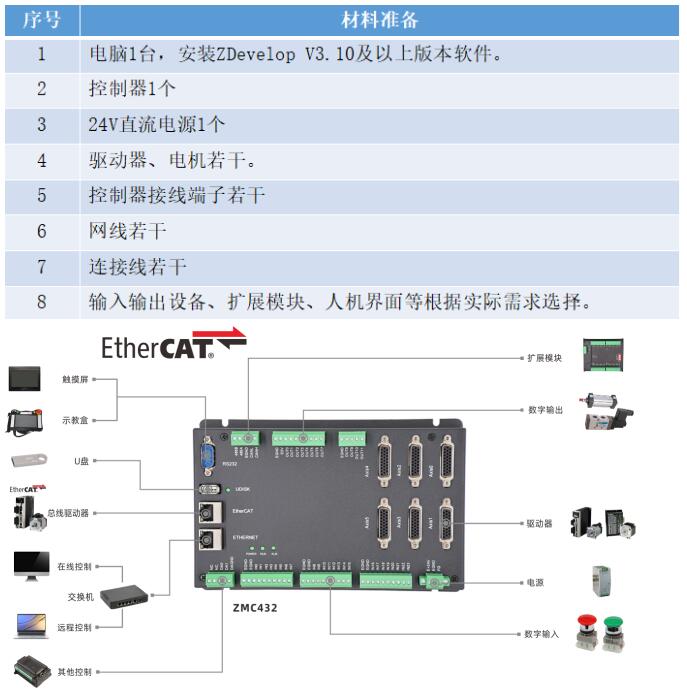

　　01 材料準備與接線參考

　　02運動緩沖

　　1.運動緩沖原理

　　在運行運動指令時，為了防止程序堵塞，控制器提供了一個緩沖區來保存進入運動緩沖的運動緩沖隊列，把這個功能叫做運動緩沖，這樣程序就能正常向下掃描，不會堵塞。

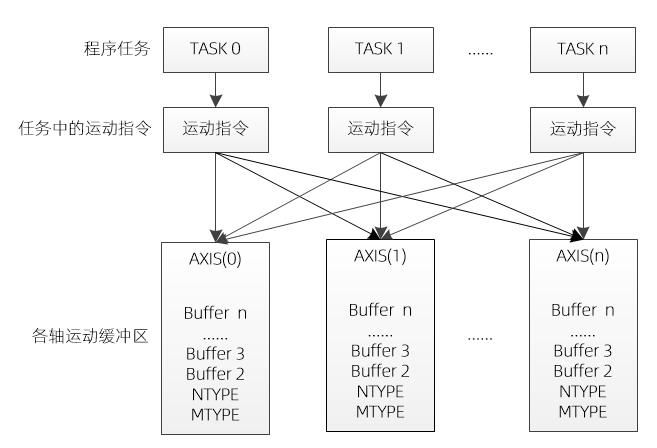

　　ZMotion運動控制器具有多級的運動緩沖，當運動緩沖開啟的時候，程序在掃描識別到程序任務的第一條運動指令時，將運動指令分配到指定軸的運動緩沖區，電機開始運動，此時程序繼續向下掃描到第二條運動指令時，再往運動緩沖區中存，在不斷掃描存入運動指令的同時，從運動緩沖區中依次取出運動指令執行。

　　MTYPE，NTYPE分別是當前運行的運動指令和第一個緩沖運動指令。

　　任意一段程序的運動指令都可以進入任意軸的運動緩沖區，由軸號指定。

　　每個軸的運動緩沖區都是獨立的，互不干擾。

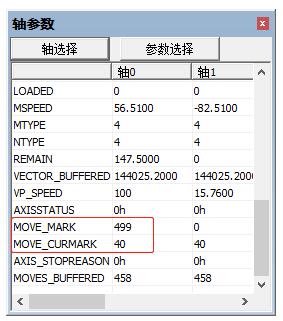

　　緩沖多條運動指令時，為了判斷當前運動執行到哪一條，提供MOVE_MARK運動標號和MOVE_CURMARK當前運動標號指令。MOVE_MARK運動標號每掃描一條運動指令+1;MOVE_CURMARK指令為當前運動的標號，提示當前運動到第幾條運動指令，所有運動完成后為-1。

　　當前運動完成后會自動執行運動緩沖區內的下一條運動。運動指令全部執行完后，運動緩沖區為空，或者使用CANCEL/RAPIDSTOP指令清空運動緩沖區。

　　SP指令也屬于運動指令，使用SP運動指令(如MOVESP、MOVECIRCSP等直接在運動指令后方加上SP)時，SP速度FORCE_SPEED、ENDMOVE_SPEED和STRATMOVE_SPEED會隨SP運動指令寫入運動緩存區。

　　SP運動指令與運動指令的區別：

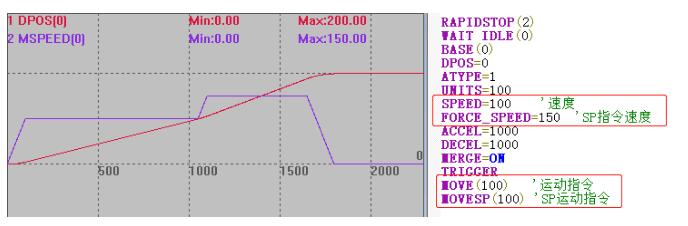

　　MOVE(100)的速度是SPEED=100，MOVESP(100)的速度是FORCE_SPEED=200。

　　2.運動緩沖區堵塞

　　每個軸的運動緩沖空間是有限的，當掃描太多運動指令放入運動緩沖區時，多級運動緩沖區全部被塞滿，如果程序繼續掃描到更多的運動指令，程序也會被堵塞，直到運動指令依次完成并退出，運動緩沖區有了空位，運動指令才會繼續進入運動緩沖區。

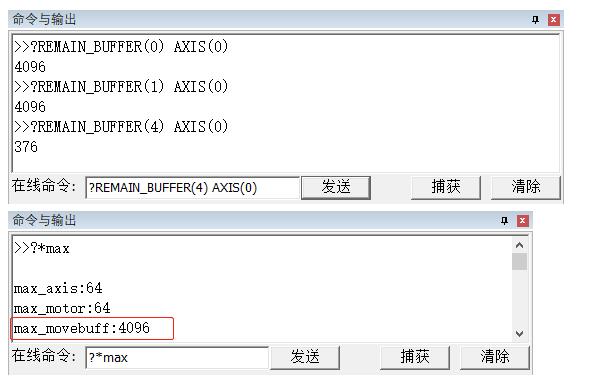

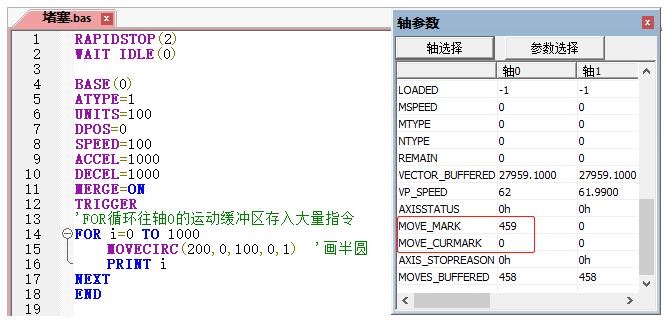

　　例：以V3.10版本仿真器為例，默認為4096個運動緩沖，下圖例程中顯示該控制器的運動緩沖區最多能存459條圓弧插補指令，下載程序后后打印i的值為458，表示當前FOR循環并未執行完，程序堵塞了。

　　下圖中，當從運動緩沖區取出部分運動指令執行之后，緩沖區有了空間，F(xiàn)OR循環繼續執行，并存入運動指令到運動緩沖區。指令執行退出運動緩沖區后，只要運動緩沖區的空間夠，新的運動指令一條條往運動緩沖區中存。

　　每個軸的運動緩沖都是獨立的，互不干擾，且緩沖區大小相同，通過指令REMAIN_BUFFER(MTYPE) AXIS(n)查看某個軸的剩余可用緩沖區的個數。

　　ZMC4系列運動控制器每個軸可支持多達4096段運動緩沖(不同型號的控制器緩沖個數有區別，具體情況參見控制器硬件手冊說明或使用?*max打印查看)，可以手動設置LIMIT_BUFFERED運動緩沖限制。

　　不同的運動指令占用的緩沖空間是不同的，越復雜的運動占用的運動緩沖空間越多。

　　例如：

　　ZMC432控制器，運動緩沖區大小為4096，緩沖區一次性可緩沖的MOVE直線插補指令和MOVECIRC圓弧插補指令個數是不同的。

　　插補運動緩沖在主軸的運動緩沖區。

　　3.運動緩沖例程

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　WAIT IDLE(1)

　　BASE(0,1)

　　ATYPE=1,1

　　UNITS=100,100

　　SPEED=100,100

　　ACCEL=1000,1000

　　DECEL=1000,1000

　　DPOS=0,0

　　MERGE=OFF     '關閉連續插補

　　TRIGGER

　　LIMIT_BUFFERED=3     '軸0/1運動緩沖區可緩沖運動指令個數設為3

　　MOVE(60,40     '進入MTYPE，Buffer0

　　MOVE(70,50)     '進入NTYPE，Buffer1

　　MOVE(50,40)     'Buffer2

　　MOVE(60,50)     '緩沖區滿，暫不進入

　　?"軸0當前緩沖指令個數=" MOVES_BUFFERED(0)     '結果2

　　?"軸0剩余緩沖區個數=" REMAIN_BUFFER(1) AXIS(0)     '結果0

　　?"軸1剩余緩沖區個數=" REMAIN_BUFFER(1) AXIS(1)     '結果3

　　END

　　將軸的運動緩沖區可緩沖運動指令個數限制為3，此時運動緩沖區最多能裝3條直線插補指令。

　　共有4個直線插補指令，MOVE(60,40)占用軸0的MTYPE，軸0還能緩沖2個運動指令，軸0剩余緩沖數為0，且還有1條直線指令因?yàn)橹鬏S軸0的運動緩沖區已滿，還未進入運動緩沖區。

　　等到MOVE(60,40)運動完成，MOVE(60,50)才能進軸0的運動緩沖區。

　　插補運動緩沖在主軸軸0里，故軸1的運動緩沖區是沒有指令的，剩余緩沖大小為3。每條MOVE指令占用一個緩沖空間。

　　4.普通輸出與運動緩沖中輸出的區別

　　普通輸出指令程序掃描到該行指令便執行輸出。

　　運動緩沖中輸出指令在程序掃描之后，將其存入運動緩沖區，運動緩沖區按先進先出的順序依此取出指令執行，直到取出該輸出指令時才會執行輸出。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)         '選擇軸0

　　DPOS=0

　　UNITS=100     '脈沖當量

　　SPEED=100     '速度

　　ACCEL=1000     '加速度

　　DECEL=1000     '減速度

　　TRIGGER     '觸發示波器采樣

　　OP(0,3,$0)     '關閉輸出口0-3

　　DELAY(1000)     '延時

　　MOVE(100)

　　MOVE_OP(1,ON)     '運動緩沖中輸出

　　OP(0,ON)     '普通輸出

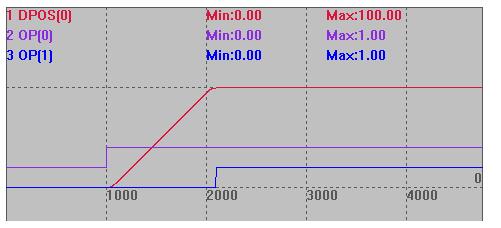

　　例子運行效果：延時1s之后，程序掃描到OP指令，輸出口0立即執行輸出。

　　MOVE_OP把IO操作指令填入運動緩沖區，所以在運行完MOVE(100)之后，輸出口1才輸出。

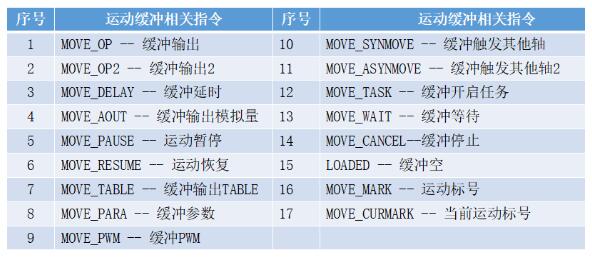

　　03 運動緩沖相關指令

　　1.MOVE_OP -- 緩沖輸出

　　語法：MOVE_OP (輸出編號,輸出狀態)

　　此指令隨其他運動指令一起進入運動緩沖區，從運動緩沖區中取出執行時才操作OP輸出，可以控制某個輸出口單獨輸出信號，也可以批量輸出，不會打斷插補運動的連續性。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON    '開啟連續插補

　　TRIGGER     '自動觸發示波器

　　OP(0,3,0)     '關閉輸出口0-3

　　MOVE(100)

　　MOVE_OP (0,ON)     '等待上條運動完成后，OUT0輸出信號

　　MOVE(100)

　　MOVE_OP (0,OFF)     '等待上條運動完成后，OUT0關閉信號

　　MOVE_OP(1,3,5)     '批量輸出，OUT1,3輸出信號，OUT2不輸出，5對應二進制101

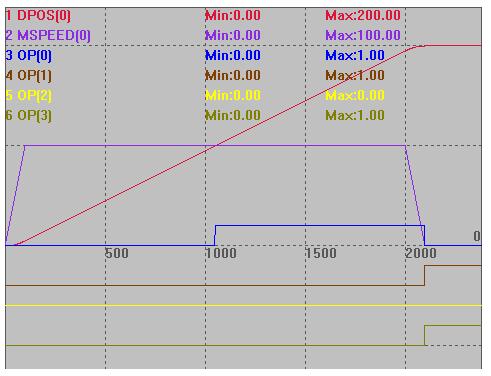

　　例子運行效果：第11-15行的運動指令依此存入運動緩沖區，按先進先出的順序執行，MOVE(100)運動完后，MOVE_OP操作OUT0輸出，繼續執行第二個MOVE(100)，然后MOVE_OP操作OUT0關閉，緊接著控制OUT1-3批量輸出。

　　2.MOVE_OP2 -- 緩沖輸出2

　　語法：MOVE_OP2(輸出編號,輸出狀態,輸出多少ms后翻轉)

　　BASE軸運動緩沖加入一個輸出口操作，指定時間后輸出狀態翻轉。

　　此指令隨其他運動指令一起進入運動緩沖區，從運動緩沖區中取出執行時才操作OP輸出，保持輸出一定時間后關閉輸出。

　　單個軸同一時間只支持一個脈沖輸出，第二個MOVE_OP2指令會自動關閉前面指令的脈沖。不會打斷插補運動的連續性。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=200

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON '開啟連續插補

　　OP(0,OFF) '關閉OUT0口

　　TRIGGER '自動觸發示波器

　　MOVE(500)

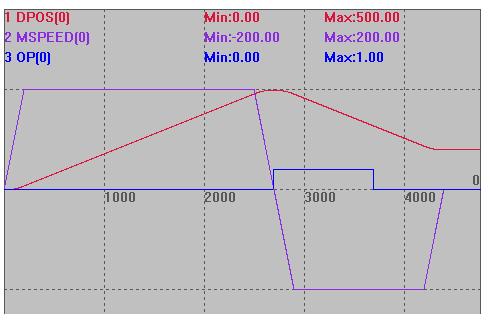

　　MOVE_OP2 (0,ON,1000) '等待上條運動完成，輸出口0保持輸出1s后關閉，輸出時不會阻礙下一條運動執行

　　MOVE(-300)

　　3.MOVE_DELAY -- 緩沖延時

　　語法：MOVE_DELAY(延時ms數)

　　BASE軸運動緩沖加入一個延時。

　　這個指令緩沖執行時不做任何運動，只延時指定時間。

　　延時使前面的運動指令結束時速度會自動降為0，會打斷插補運動的連續性。?

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON '開啟連續插補

　　TRIGGER '自動觸發示波器

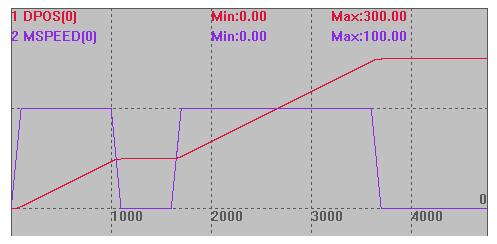

　　MOVE(100)

　　MOVE_DELAY(500) '兩個MOVE中間等待500ms

　　MOVE(200)

　　4.MOVE_AOUT -- 緩沖輸出模擬量

　　語法：MOVE_AOUT(DA編號,輸出值)

　　BASE軸運動緩沖加入一個AOUT指令。

　　這個指令緩沖執行時不做任何運動，只修改AOUT值，不會打斷插補運動的連續性。

　　// 例子

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON '開啟連續插補

　　AOUT(0)=0 'DA0通道賦值0

　　TRIGGER '自動觸發示波器

　　MOVE(200)

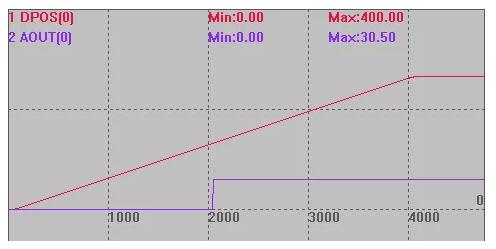

　　MOVE_AOUT(0, 30.5) '第一個運動完成后,將DA0通道賦值30.5

　　MOVE(200)

　　5.MOVE_PAUSE——運動暫停

　　暫停軸運動，只有在單軸或多軸插補運動時有效，多軸聯動時一起暫停。

　　可以通過AXISSTATUS來查詢是否有暫停，暫停中軸的IDLE狀態為0。

　　當軸已經暫�；虿辉谶\(yùn)動中時，調用這個指令會有警告輸出，但不影響程序運行。某些運動不支持暫停，如VMOVE、同步運動指令等。

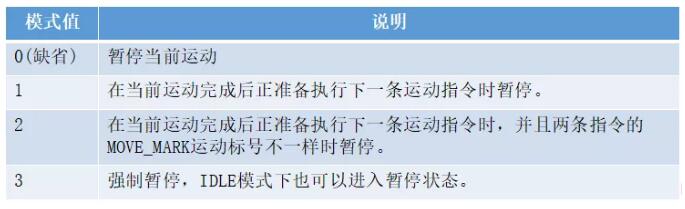

　　語法：MOVE_PAUSE(模式值)

　　模式值0例子：MOVE_PAUSE(3)的執行效果與MOVE_PAUSE(0)類似。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON '開啟連續插補

　　MOVE(100) '當前運動

　　MOVE(200)

　　MOVE_PAUSE(0) '暫停當前運動

　　DELAY(1000)

　　?DPOS(0) '打印結果：0，此時當前運動只運行了極短時間，掃描到MOVE_PAUSE時直接暫停

　　模式值1例子：模式2在運動標號MOVE_MARK自動編號時效果與模式1類似，因?yàn)槊織l運動的標號都是不同的，運動完一條運動指令后，運動標號發生改變，MOVE_MARK(2)生效，立即暫停。

　　模式2在手動設置MOVE_MARK時才與模式1不同。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON     '開啟連續插補

　　TRIGGER     '自動觸發示波器

　　MOVE(100)     '當前運動

　　MOVE(200)

　　MOVE_PAUSE(1)     '當前運動運行完暫停

　　DELAY(2000)

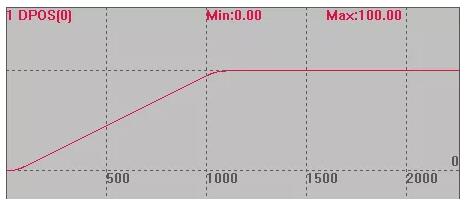

　　?DPOS(0)     '打印結果：100

　　MOVE_PAUSE(1)或MOVE_PAUSE(2)

　　模式值2例子：手動設置MOVE_MARK，通過MOVE_PAUSE(2)指令可以在MARK不同的邊界處暫停。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON

　　TRIGGER

　　MOVE_MARK =1 '設置為標號1

　　MOVE(100)

　　MOVE_MARK =1 '設置為標號1

　　MOVE(150)

　　MOVE_MARK =2 '設置為標號2

　　MOVE(200)

　　MOVE_PAUSE (2) '標號不一樣時暫停

　　DELAY(5000)

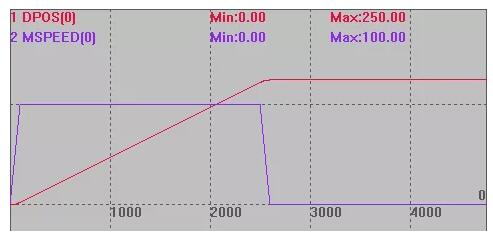

　　?DPOS(0) '打印結果：250

　　MOVE_PAUSE(2)

　　6.MOVE_RESUME -- 運動恢復

　　當BASE軸暫停暫停時，從暫停處繼續運動。

　　可以通過AXISSTATUS來查詢是否有暫停，AXISSTATUS顯示800000h，表示軸進入了暫停狀態。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON

　　TRIGGER

　　MOVE(100)     '當前運動

　　MOVE(200)     '緩沖運動

　　MOVE_PAUSE(1)     '當前運動完成后暫停

　　DELAY(2000)     '等待當前運動完成

　　?DPOS(0)     '打印結果：100

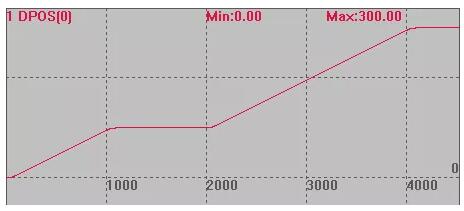

　　MOVE_RESUME     '繼續運行

　　WAIT IDLE(0)

　　?DPOS(0)     '打印結果：300

　　7.MOVE_TABLE -- 緩沖輸出TABLE

　　BASE軸運動緩沖加入一個TABLE。

　　指令緩沖執行時不做任何運動，只修改TABLE，不會打斷插補運動的連續性。

　　語法：MOVE_TABLE(TABLE編號, 要修改的值)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON

　　TABLE(0)=0     '初始值設為0

　　TRIGGER         '自動觸發示波器

　　MOVE(100)

　　MOVE_TABLE(0, 60)         '等待運動完成后，TABLE(0)賦值60

　　MOVE(160)

　　WAIT IDLE(0)

　　?TABLE(0)         '打印修改后TABLE(0)的值，打印結果，60

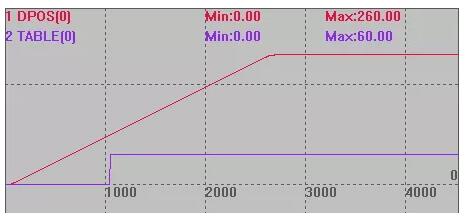

　　軸0運動100后，TABLE(0)賦值60

　　8.MOVE_PARA -- 緩沖參數

　　BASE軸運動緩沖修改參數。

　　這個指令緩沖執行時不做任何運動，只修改參數，不會打斷插補運動的連續性。

　　語法：MOVE_PARA(參數名,參數編號,參數值)

　　參數名必須是?*set里面的非只讀參數。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100 '初始速度

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON '開啟連續插補

　　TRIGGER '自動觸發示波器

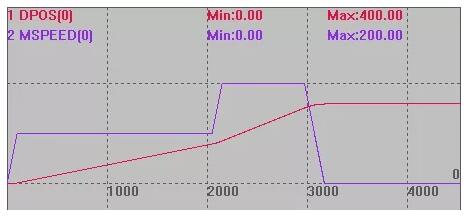

　　MOVE(200) '速度100

　　MOVE_PARA(SPEED,0,200) '修改軸0的SPEED參數值為200

　　MOVE(200) '速度200

　　WAIT IDLE(0) '等待軸0停止

　　?SPEED '打印結果：200

　　9.MOVE_PWM -- 緩沖PWM

　　BASE軸運動緩沖操作PWM。

　　指令緩沖執行時不做任何運動，只操作PWM。

　　PWM只能通過設置占空比為0來關閉，不能通過設置PWM頻率為0實現，PWM頻率一定要在PWM開啟之前調整。

　　語法：MOVE_PWM(編號,占空比[,頻率])

　　編號為支持PWM功能的輸出口編號，查看硬件手冊確認。

　　占空比指有效電平占整個周期的比例;范圍0-1，設置0時關閉pwm;一個周期中先輸出有效電平，再輸出無效電平。

　　頻率缺省為1KHz，硬件最大為1MHz，軟件最大為2KHz。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　MOVE_PWM(0, 0, 1000)     '關閉PWM

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100 '初始速度

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　TICKS = 10000

　　MOVE(10)

　　MOVE_PWM(0, 0.111, 2000)     '軸0運行到10時，操作PWM0輸出

　　MOVE_DELAY(100)

　　MOVE_PWM(0, 0.555, 3000) '延時100ms，修改PWM0輸出

　　MOVE(20)

　　MOVE_PWM(0, 0, 1000)     '關閉PWM

　　WHILE NOT IDLE(0) 'IDLE(0)=-1后退出while循環

　　    ? -TICKS,PWM_DUTY(0),PWM_FREQ(0)

　　    DELAY(30)

　　WEND

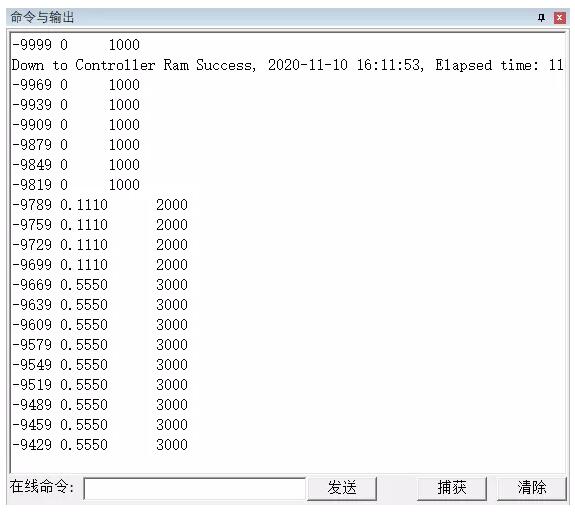

　　例子運行效果：初始化關閉PWM輸出，MOVE(10)運動完后，操作PWM0輸出，保持100ms之后，修改PWM0輸出的占空比和頻率，再運行MOVE(20)后關閉PWM輸出。WHILE循環在軸0運行時，每隔30ms打印一次PWM輸出的占空比和頻率，在軸0停止后，退出WHILE循環，不在打印。

　　10.MOVE_SYNMOVE -- 緩沖觸發其他軸

　　BASE軸運動緩沖觸發其他軸運動，當前軸等待，等待其他軸運動完成，當前軸才繼續運動。

　　語法：MOVE_SYNMOVE(axisnum,dis[,ifsp])

　　axisnum：需要同步運動的軸號

　　dis：相對運動距離

　　ifsp：是否使用SP運動, 缺省值0不使用，設為其他值使用

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　WAIT IDLE(1)

　　BASE(0,1)

　　DPOS=0,0

　　ATYPE=1,1

　　UNITS=100,100

　　SPEED=100,100

　　ACCEL=1000,1000

　　DECEL=1000,1000

　　MERGE=ON,ON

　　TRIGGER

　　MOVE(100)

　　MOVE_SYNMOVE(1,120,0)     '軸0運行到100時，軸1開始運動120

　　MOVE(100)     '待軸同步完成，軸0再繼續運動

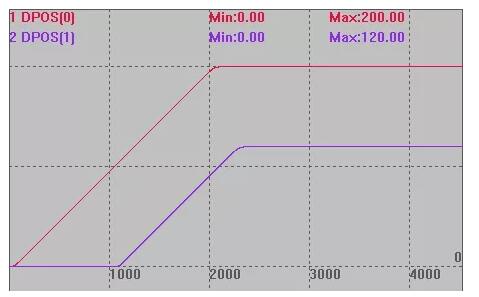

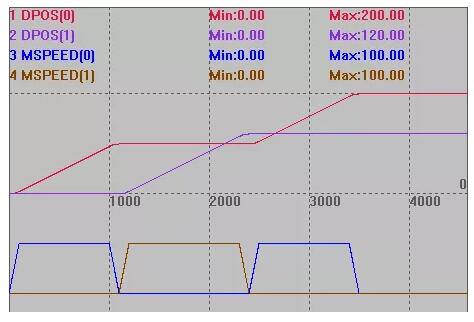

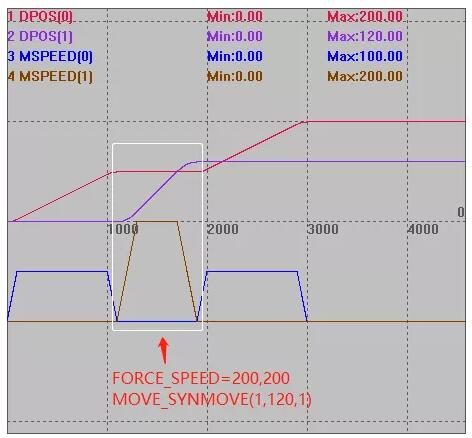

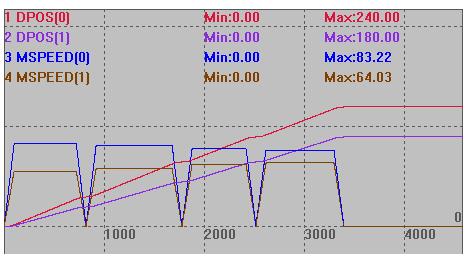

　　使用SP運動后的效果如下，將最后一位參數設置非0值 ，此時觸發軸1的運動速度為FORCE_SPEED=200。

　　11.MOVE_ASYNMOVE -- 緩沖觸發其他軸2

　　BASE軸運動緩沖觸發其他軸運動，當前軸不等待，仍繼續運動。

　　語法：MOVE_ASYNMOVE(axisnum,dis[,ifsp])

　　axisnum：需要同步運動的軸號

　　dis：相對運動距離

　　ifsp：是否使用SP運動, 缺省值0不使用，設為其他值使用

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　WAIT IDLE(1)

　　BASE(0,1)

　　DPOS=0,0

　　ATYPE=1,1

　　UNITS=100,100

　　SPEED=100,100

　　ACCEL=1000,1000

　　DECEL=1000,1000

　　MERGE=ON,ON

　　TRIGGER

　　MOVE(100)

　　MOVE_ASYNMOVE(1,120,0) '軸0運行到100時，軸1開始運動120

　　MOVE(100) '待軸同步完成，軸0再繼續運動

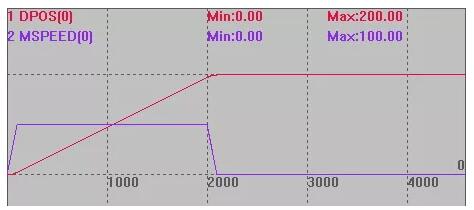

　　12.MOVE_TASK -- 緩沖開啟任務

　　BASE軸運動緩沖加入啟動TASK。

　　這個指令緩沖執行時不做任何運動，只啟動任務，不會打斷插補運動的連續性。

　　語法：MOVE_TASK(任務號, 函數名)

　　從運動緩沖全區取出MOVE_TASK指令執行時，將task_move標記的程序作為任務1開啟，在任務窗口可以看到任務1已啟動。

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON

　　TRIGGER

　　MOVE(100)

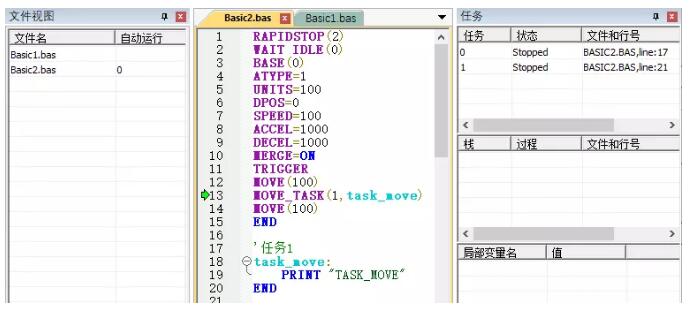

　　MOVE_TASK(1,task_move)     '第一個運動完成后，將task_move作為任務1啟動

　　MOVE(100)

　　END

　　'任務1

　　task_move:

　    　PRINT "TASK_MOVE"

　　END

　　13.MOVE_WAIT -- 緩沖等待

　　BASE軸運動緩沖加入一個條件判斷。

　　指令緩沖執行時不做任何運動，只等待指定的條件滿足，前面的運動指令結束時速度會自動降為0。

　　語法：MOVE_WAIT(參數名, 參數編號, 比較條件, 比較值)

　　參數可以為：DPOS，MPOS，IN，AIN，VPSPEED，MSPEED，MODBUS_REG，MODBUS_IEEE，MODBUS_BIT，VECTOR_BUFFERED，REMAIN

　　比較條件：1 參數值≥比較值;-1 參數值≤比較值;0 不建議使用

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　TRIGGER

　　MOVE(100)

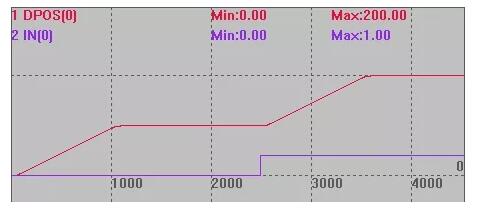

　　MOVE_WAIT(IN, 0, 1, 1) '等待IN(0)有信號，才執行下一條運動

　　MOVE(100)

　　14.MOVE_CANCEL--緩沖停止

　　把CANCEL指令寫入運動緩沖。

　　語法：MOVE_CANCEL(軸號,模式值)

　    　0：取消當前運動，繼續取緩沖區指令指令

　    　1：取消緩沖區的運動，當前運動仍然要執行完

　    　2：取消當前運動和緩沖區的運動，軸立即停止

　    　3：立即中斷脈沖的發送

　　RAPIDSTOP(2)

　　WAIT IDLE(0)

　　WAIT IDLE(1)

　　BASE(0,1)

　　DPOS=0,0

　　ATYPE=1,1

　　UNITS=100,100

　　SPEED=100,100

　　ACCEL=1000,1000

　　DECEL=1000,1000

　　MERGE=ON,ON：

　　TRIGGER

　　MOVE(50) AXIS(0)     '軸0當前運動

　　MOVE(80) AXIS(1)     '軸1當前運動

　　MOVE_CANCEL(1,2) AXIS(0)     '軸0緩沖里面寫入停止軸1的指令

　　MOVE(60) AXIS(0)     '軸0緩沖運動

　　MOVE(70) AXIS(1)     '軸1緩沖運動，被取消

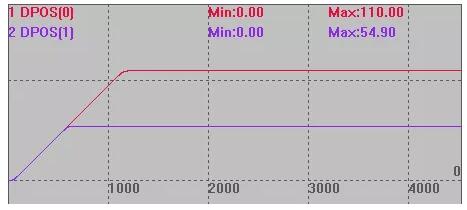

　　例子運行效果：軸0運動50后，MOVE_CANCEL(1,2) AXIS(0)指令生效，CANCEL(2)模式取消軸1的當前運動和緩沖運動，軸1立刻停止，軸0繼續運動。

　　15.LOADED -- 緩沖空

　　用于判斷軸的運動緩沖區是否為空，只讀參數，返回值0表示運動緩沖區還有指令，返回值為-1表示運動緩沖區空。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　DPOS=0

　　MERGE=ON         '開啟連續插補

　　OP(0,OFF)

　　TRIGGER

　　MOVE(100)         '當前運動

　　MOVE(50)             '緩沖運動，此時緩沖區只有這一條運動

　                            　'當本條運動執行時，緩沖區就已經清空

　　WAIT LOADED     '運動緩沖空即可往下執行

　　OP(0,ON)             '打開OP0

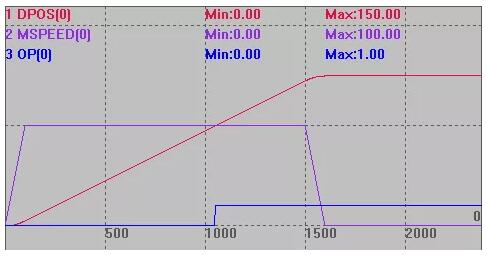

　　WAIT LOADED 等待緩沖區空

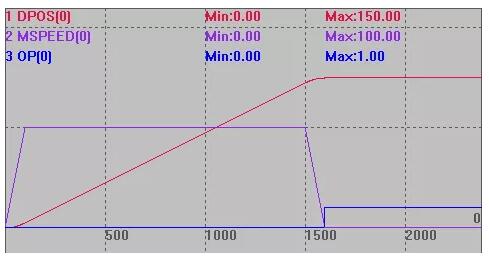

　　WAIT IDLE 等待軸停止

　　16.MOVE_MARK -- 運動標號

　　下一條要調用的運動指令的MARK標號，這個標號會和運動指令一起寫入運動緩沖。

　　每調用一條運動指令，MOVE_MARK會自動加一。

　　如果要強制指定MOVE_MARK，需要每次運動前都設定一次。

　　通過MOVE_PAUSE (2)指令可以在MARK不同的邊界處暫停。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=OFF     '關閉連續插補

　　OP(0,OFF)

　　TRIGGER

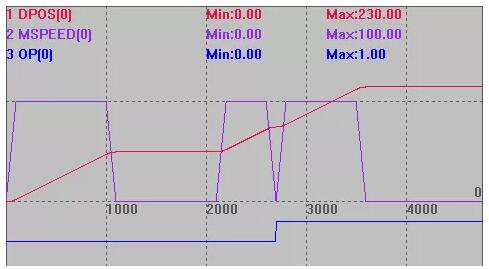

　　MOVE_MARK=0     '初始值：0

　　MOVE(100)             '運動指令1

　　MOVE_DELAY(1000)     '運動指令2

　　MOVE(50)     '運動指令3

　　MOVE_OP(0,ON)     '運動指令4

　　MOVE(80)     '運動指令5

　　PRINT MOVE_MARK     '打印結果：5

　　17.MOVE_CURMARK -- 當前運動標號

　　返回當前軸正在運動指令的MOVE_MARK標號，編號默認從0開始，到運動指令總數減1。

　　在軸參數窗口可以監控當前程序掃描到的運動指令個數，查看MOVE_MARK;和軸當前運行到了第幾個運動指令，查看MOVE_CURMARK。

　　BASE(0)

　　ATYPE=1

　　UNITS=100

　　DPOS=0

　　SPEED=100

　　ACCEL=1000

　　DECEL=1000

　　MERGE=ON

　　OP(1,OFF)

　　TRIGGER

　　MOVE_MARK =1

　　MOVE(50)

　　MOVE_MARK =2

　　MOVE(100)

　　MOVE_MARK =3

　　MOVE(150)

　　WAIT UNTIL MOVE_CURMARK = 2 '等待MOVE(100)開始執行的時候，開輸出口1

　　OP(1,ON)

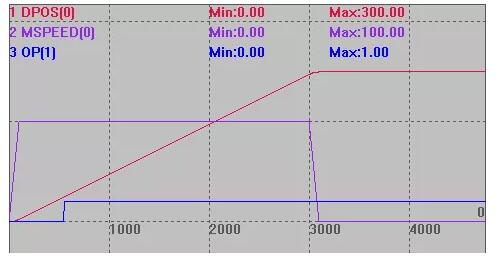

　　正運動技術運動控制器運動緩沖就講到這里。更多學習視頻及圖文請關注我們的公眾號“正運動小助手”。

　　本文由正運動小助手原創，歡迎大家轉載，共同學習，一起提高中國智能制造水平。文章版權歸正運動技術所有，如有轉載請注明文章來源。
