1引言

VC(VisualC++)是功能強大的一種Windows應用程序可視化軟件開發工具。VC支持面向?qū)ο蟮脑O計方法，并可以使用功能強大的微軟基礎類庫MFC(Micro-softfoundationclass)。并且由于Microsoft公司在操作市場上的壟斷地位，用VC開發出來的軟件穩定性好、可移植性強，而且軟件與硬件相互獨立[1]，可以用來開發控制系統的上層管理系統。RSView32是作為一種專門用于工業控制的組態軟件，不僅包含了大量圖形開發工具和現成圖形庫，使用戶能夠方便的進行系統開發，而且還可以對報警、活動記錄、事件、歷史趨勢等進行組態，是一個功能強大的工業自動化產品[2]，因此可以很方便地對下層設備進行組態。在實際系統開發時，利用OPC技術把兩種工具有效的結合起來，使上層的VC程序通過RSView32間接地與下層PLC進行數據通信，以獲取令人滿意的結果。

2OPC介紹

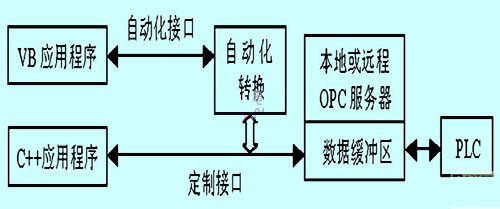

OPC(OLEforProcessControl)是根據Microsoft的OLE(現在Active)、COM(部件對象模型)和DCOM(分布式部件對象模型)技術所要求的功能制定的一個開放和互用式的用戶界面標準，它保證了自動化/控制應用程序和區域系統/設備之間的互用。它以OLE/COM機制作為應用程序級的通訊標準，采用CLIENT/SERVER模式，典型的OPC體系結構如圖1所示:

圖1典型的OPC體系結構

OPC規范中提供了兩套接口方案，即定制接口和自動化接口。定制接口效率高，通過該接口能夠發揮OPC服務器的最佳性能，采用C++語言的客戶一般采用定制接口方案;自動化接口使解釋性語言和宏語言訪問OPC服務器成為可能，采用VB等語言的客戶一般采用自動化接口。

OPC數據存取服務器由三類對象組成:服務器(Server)、組(Group)、數據項(Item)。服務器對象用于指出特定的OPC服務器應用程序名，并作為組對象的容器;組對象存儲由若干Item組成的Group信息并邏輯組織數據項;數據項對象()存儲具體的Item的定義、數據值、狀態值等信息，一個Item就代表一個具體的過程變量。OPC客戶應用程序要獲取OPC服務器的數據，必須事先指定服務器應用程序所在的計算機名(服務器應用程序和客戶應用程序不在同一臺PC上)、OPC數據訪問服務器名和該服務器提供的OPC項的定義。

建立OPC連接后，客戶應用程序一般可以通過三種方式從OPC服務器讀取數據:使用同步接口IOPC-SyncIO，簡單有效，適合于只讀取少量數據的客戶程序;使用接口IOPCCallback的“訂閱”的功能OnChange，每當數據有變化時，服務器自動通知客戶;使用異步接口IOPCASyncIO2，可以直接與物理設備通訊，速度慢但數據精確度高。

3RSView32作為OPC服務器

西門子專門用于工業控制的通用組態軟件之一RSView32支持OPC技術，它可以用作一個OPC客戶和外部OPC服務器軟件通信，也可以作為一個OPC服務器和其它第三方支持OPC技術的軟件進行連接。本文中RSView32作為服務器，VC應用程序作為客戶端，采用C/S模式實現兩者之間的數據交換。

3.1使RSView32作為OPC服務器

用下列方法之一使RSView32作為OPC服務器:

(1)選擇“啟動”編輯器里“啟動”頁上的“OPC/DDE服務器”復選框;

(2)發出RTDataServerOn命令(從命令行或另一個RSView32組件里，使用RTDataServerOff命令可以取消此功能)，這將允許其它應用程序讀取數值但不能改變它;

(3)發出RTDataWriteEnable命令(從命令行或另一個RSView32組件里，使用RTDataWriteDisable命令可以取消此功能)，這允許從外部OPC應用程序?qū)懭?，以改變RSView32的標記值。

3.2建立OPC客戶項目

VC應用程序要從RSView32取得數據，必須使用下列信息:

服務器:RSI.RSView32OPCTagServer;

類型:本機/遠程;

服務器計算機名或地址:如果客戶和服務器在同一計算機上，這項可以是空白。

訪問路徑:項目名;

更新速率:一個以秒為單位的速率;

條目:標記名?？梢酝ㄟ^查看RSView32的標簽數據庫獲得。

4VC應用程序作為OPC客戶端的程序?qū)崿F(xiàn)

在VC環境中使用定制接口開發OPC客戶應用程序，下面是程序?qū)崿F(xiàn)的關鍵步驟。

4.1包含OPC頭文件

開發OPC客戶應用程序，除了需要OPC接口外，還需要在程序中包含OPC標準庫文件，可以從OPC基金會網站(網址:www.opcfoundation.org)下載這些文件:

#include"opcda_i.c"OPC數據存取接口

#include"opcda.h"OPC數據存取2.0頭文件

#include"opccomn_i.c"OPC公共接口定義

#include"opccomn.h"OPC公共頭文件

4.2初始化COM支持庫

由于OPC是基于COM技術制定，所以在使用接口類之前必須首先使用CoInitialize(NULL)函數初始化COM庫，如果成功，函數返回值等于S_OK

。

4.3連接opc服務器

OPC客戶能夠連接到OPC服務器上，并建立OPC組和OPC數據項，這是OPC數據訪問的基礎，如果沒有這個機制，數據訪問的其它機能不可能實現[4]。連接OPC服務器，OPC客戶需要事先指定計算機名(如果OPC服務器和OPC客戶不在同一臺計算機上)和OPC數據訪問服務器名(RSI.RSView32OPCTagServer)。實現代碼如下:

ConnectToServer(/*in*/LPOLESTRProgID,/*in*/BOOLIsRemote,/*out*/IUnknown**ppUnknown)

{

CLSIDOPCCLSID;

HRESULThRet=CLSIDFromProgID(ProgID,&OPCCLSID);

//將字符串ProgID轉換為唯一OPCCLSID

if(IsRemote)

//opc服務器和opc客戶不在同一臺計算機上

{

COSERVERINFOServerInfo;

memset(&ServerInfo,0,sizeof(ServerInfo));

ServerInfo.pwszName=T2OLE("ServerComouter");

MULTI_QIqi[1];

memset(qi,0,sizeof(qi));

qi[0].pIID=&IID_IUnknown;

HRESULThRet=CoCreateInstanceEx(OPCCLSID,NULL,CLSCTX_REMOTE_SERVER,

&ServerInfo,1,qi);

*ppUnknown=qi[0].pItf;

}

else

//opc服務器和opc客戶在同一臺計算機上

{

hRet=CoCreateInstance(OPCCLSID,NULL,CLSCTX_LOCAL_SERVER,IID_IUnknown,

(void**)ppUnknown);

}

}

4.4創建OPC組

IOPCServer接口的AddGroup()方法可以創建一個有指定名稱和屬性的OPC組。在調用該方法之前，可以使用上一步得到的Iunknown接口指針，通過QueryInterface()方法請求IOPCServer接口指針。代碼如下:

ppUnknown->QueryInterface(IID_IOPCServer,(void**)&pServer);

//得到IOPCServer接口指針

pServer->AddGroup(L"",TRUE,500,1235,&lTimeBias,&fTemp,0,&hOPCServerGroup,&dwActualRate,IID_IOPCItemMgt,&pOPCItemMgt);

4.5添加數據項

IOPCItemMgt接口的AddItem()方法可以添加具有特殊屬性的指定數量的數據項。

pOPCItemMgt->AddItems(ItemNumber,ItemArray,

(OPCITEMRESULT**)&pItemResult，(HRESULT**)&pErrors);

ItemArray為OPCITEMDEF類型結構數組，它包含數據項的詳細信息，客戶需要知道要進行交換的數據在RSView32標簽數據庫中的名稱、數據類型及作為OPC服務器的RSView32項目名稱。添加數據項之前，要用這些數據項信息對ItemArray結構數組進行初始化。

4.6數據交換

成功地增加完所需要的數據項后，OPC客戶(VC應用程序)和OPC服務器(RSView32)就可以進行數據交換了。在數據量不大的情況下，可以使用IOPCSyncIO同步接口的Write()和Read()兩個方法進行數據的讀寫操作，從而實現OPC客戶(VC應用程序)和OPC服務器(RSView32)之間的數據交換。代碼如下:

ppUnknown->QueryInterface(IID_IOPCSyncIO,(void**)&pOPCSync);

//得到IOPCSyncIO接口指針

pOPCSync->Read(OPC_DS_CACHE,ReadNumber,hServerRead,&pItemValue,&pErrors);

//讀ReadNumber個數據

pOPCSync->Write(WriteNumber,hServerWrite,WriteValue,&pErrors);

//寫WriteNumber個數據

4.7釋放接口指針

在VC應用程序停止運行之前必須使用Release()方法刪除已創建的OPC對象并釋放內存。

5結束語

OPC技術規范把硬件供應商和應用軟件開發者分離開來，使得雙方的工作效率都有了很大提高。軟件開發商無需了解硬件的實質和操作過程，就能訪問OPC數據服務器中的數據，尤其是開發商在已使用了組態軟件進行實時監控的過程控制系統基礎上，用C++等高級語言開發系統時，大大簡化了過去從設備傳輸數據的復雜過程。在某鋁廠的自動配料系統開發中，應用OPC技術方便地實現了VC應用程序和RSView32的數據交換，間接地實現了VC應用程序與PLC的通信，獲得了很好的結果。
