產品特點：

      隨著收/放卷機械的高速化和高性能化,對紙、線、各種薄膜、帶材等長尺寸產品進行收卷和放卷處理時，材料的張力控制技術變得越發重要。MV600T變頻器能夠自動控制輸出轉矩或自動調節被控牽引機的速度，從而使帶（線）材上的張力保持恒定,適用于造紙、紙加工、印染、包裝、電線電纜、膠粘帶、紡織、皮革、金屬箔加工、纖維、橡膠等行業。對于收、放卷的控制，變頻器內部自帶卷徑計算模塊，能夠自動計算卷筒直徑的變化，使得張力控制更加精確。使用MV600T變頻器可以完全替代力矩電機、直流電機、張力控制器等而獨立地構成張力控制系統，相對于傳統的張力控制器加變頻器控制方案，使用本變頻器可以使系統更簡潔、降低成本、易于維護并且獲得更為穩定的控制效果。

產品應用：

      MV600T張力控制變頻器是在借用MV600G結構和硬件的基礎上專門開發的針對開放卷應用的變頻器，它大大簡化了機器系統的張力與同步控制的復雜性。

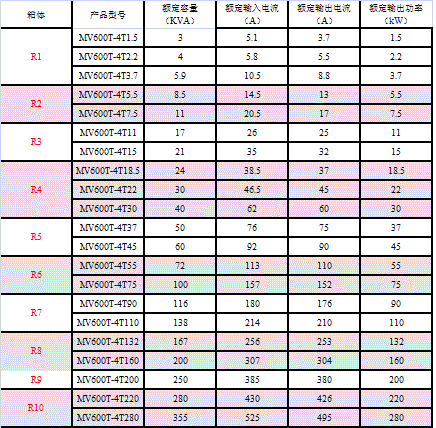

型號與規格：

調試指南：

1.  確保在速度控制模式下運行正常。
正確接線，按照電機銘牌正確設置變頻器的電機參數，然后進行參數辨識，再正確設置編碼器參數，在普通速度控制模式下運行電機，確保在速度控制模式下運行正常。
2.  確定轉矩的正方向。
以電機收卷運行方向作為電機運行正方向，如方向不對，可通過改變電機接線來使轉矩輸出方向正確。
3.  設置張力控制各項參數，先不進行卷徑計算（P50.18設為0），把當前卷徑（P50.34）設置為此時的實際卷徑，進行調試。由于卷徑是緩慢變化的，短時間的影響不大，如果調試過程較長，則每次啟動都要重新設定當前卷徑（P50.34）為當前實際值。
開環張力轉矩控制時，先不加慣量補償，讓系統較慢加減速，觀測恒速時張力是否控制正常，否則檢查參數設置，直至正常。然后加上系統慣量補償，慢慢縮短系統加減速時間，觀察加減速過程張力是否達到要求，否則調節系統慣量補償系數，直至達到要求。
閉環張力控制時，首先要保證線速度信號正確，然后調節PID參數，使張力控制穩定。開始時可僅用第一組PID參數。
4.  使能卷徑計算功能，正確選擇卷徑來源，調節相關參數，確保卷徑計算結果準確。
5.  卷筒快卷成滿卷時，若為開環張力轉矩控制，可調整材料慣量補償系數，使系統加減速時獲得較準確的張力。若為閉環張力控制，則可通過調整第二組PID參數，使張力控制穩定。
