　　DIT-TCS-100調速器綜合測試儀

　　產品關鍵詞：調速器綜合測試、水輪機綜合測試器

　　DIT-TCS-100調速器測試儀是基于最新的DSP（數字信號處理器）控制器研制而成的，其工作頻率最高可達150MHz，具有很高的集成度和可靠性。以太網接口技術的引入，打破了這種數據傳輸速度的瓶頸，以太網的傳輸速率足以滿足測試過程中的實時數據傳輸?shù)乃俣纫蟆ＴO(shè)備靈巧輕便型,很適宜現場測試和攜帶，主要用于水輪機調速器在出廠和現場等各種場合的調節系統試驗。

　　主要用戶

　　湖南省電力試驗研究院、云南省電力試驗研究院、廣西省電力試驗研究院、福建省電力試驗研究院、江西省電力試驗研究院、四川省電力工業調整試驗所，云南電力技術有限公司，湖南柘溪電廠、廣西大化電廠、龍灘水電站、五強溪水電站、湖南武陵電力公司、碗米坡電廠、大唐彭水水電站、云南糯扎渡電廠

　　主要特點

　　DIT-TCS-100調速器測試儀是一種全新的水輪機調速器仿真測試儀器，由DIT-TCS-100調速器測試儀和裝有GTS/PFR水輪機調速器仿真測試集成軟件的筆記本計算機兩部分構成。兩者通過以太網連接，DIT-TCS-100調速器測試儀的主要任務是用于對調速器各測點信號和傳感器信號進行采集和處理，并將經過初步處理的實時信號通過以太網送至PC機，位于PC機中的GTS/PFR水輪機調速器仿真測試集成軟件實現與調速器測試有關的監測、顯示、分析和記錄；此外，在仿真模式下，還要根據預先設置的數學模型，對水輪發電機組進行實時仿真。

　　高集成度和可靠性：DIT-TCS-100調速器測試儀是基于最新的DSP（數字信號處理器）控制器研制而成的。其工作頻率最高可達150MHz，足以保證實時快速地進行數據采集和數字信號分析處理算法的實現，具有很高的集成度和可靠性；克服了以往測試儀采用單片機處理器，而受限于其處理能力和運算速度的問題，尤其對實時性和交互性要求高的動特性試驗或一次調頻試驗，以及復雜的機組實時仿真來說更顯其強大的處理能力和運算速度的優勢。

　　以太網接口，打破了數據傳輸?shù)钠款i：以太網通信接口傳輸速度快，穩定可靠。避免了常規RS232串口速度太慢，在開停機試驗，甩負荷試驗等試驗過程中根本沒辦法滿足采集和傳輸素的要求的問題。避免了USB接口抗干擾能力差，現場試驗時只要有油壓，氣泵啟動就會導致他的接口死機，整個實驗白做的問題。

　　靈巧便攜方便宜用：DIT-TCS-100調速器測試儀在硬件設計和機箱設計上，充分考慮到應用過程中便攜的要求，其外形尺寸為320×85×280mm，重量不到2kg，屬于靈巧輕便型，很適宜現場測試和攜帶。在流行操作系統(如Win2K,WinXP)下方便可靠易用。

　　應用功能

　　DIT-TCS-100調速器測試儀主要用于水輪機調速器在出廠和現場等各種場合的調節系統試驗

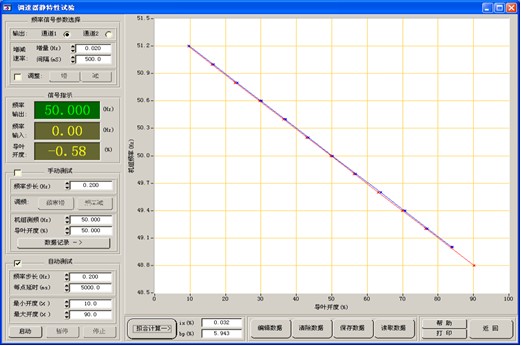

　　1、調速系統靜特性試驗：靜特性試驗用于測量調速器轉速死區大小，非線性度以及永態轉差系數的準確性。通過試驗可以檢查調速器的最大非線性度，轉速死區大小和永態轉差系數偏差，借以鑒別和改善調速器的工作性能。本系列儀器系統提供單調節的靜特性試驗和雙調的協聯試驗功能；

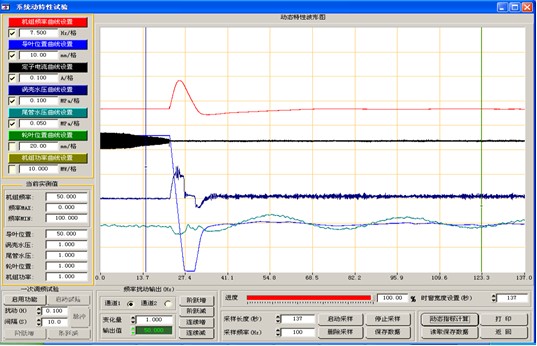

　　2、動特性試驗：調速器動特性試驗用于檢查調節器的調節規律的正確性，并測量調速器的控制參數Kp、Ki、Kd（或bt、Td、Tn）是否與標稱值相符。在調速器的動特性試驗中可實時連續監測的信號包括：機組頻率、導葉位置、定子電流、蝸殼水壓、尾水管水壓、輪葉位置和機組功率等以及其他用戶自定義信號。

　　動特性試驗的試驗項目有：開停機過程試驗、空載頻率擺動試驗、空載擾動試驗、負荷擾動試驗（突增和突減負荷試驗）、甩負荷試驗、特殊功能試驗和其他自定義試驗等，在任何動特性試驗過程中，用戶可以控制試驗過程的時間長度、采樣頻率、啟動和停止、數據的存儲、數據的回放以及數據分析等。

　　3、一次調頻試驗：具備自動跟蹤機組頻率的功能，確保正常的開停機操作，同時又能夠切斷機組頻率輸入通道，模擬改變機組的頻率，進行一次調頻試驗。

　　4、錄波功能：調速器測試儀提供一個通用的數據錄波功能，用戶可根據實際要求對所選通道進行特定目的的長時間和高速率的錄波。

　　5、信號發生器功能：儀器提供一個通用的信號發生器功能，包括頻率信號發生器功能和模擬信號發生器功能。

　　技術指標

　　1.4路電壓型模擬量，輸入電壓范圍為：0～10VDC（還可以根據用戶要求調整為0～+5VDC、-5～+5VDC、-10～+10VDC等）；測量誤差為≤±0.2%；

　　2.4路電流型模擬量，輸入范圍為：4～20mA；測量誤差為≤±0.2%；

　　3.1路交流電壓輸入信號，用于通過鉗形電流表測量機組定子電流；

　　4.2路工頻頻率信號測量通道，測頻范圍：0.00036Hz～1.5625MHz，精度0.0008%(50Hz處)，輸入信號范圍：0.2～±220VAC；

　　5.4路外部無源開關量測量通道；

　　6.2路工頻頻率信號輸出通道，頻率范圍：5.96Hz～1.5625MHz，精度0.0032%(50Hz處)，方波輸出，輸出電壓為5V；

　　7.2路0～10V的電壓模擬量輸出；

　　8.1路0～20mA的電流模擬量輸出；

　　9.6路開關量輸出通道；

　　10.10M以太網接口；

　　11.供電電源：220VAC（110）±20%，50Hz（60Hz）；

　　12.工作環境：溫度-10~+50℃，濕度≤98%Rh；

　　13.平均無故障工作時間（MTBF）：20000小時。
