　　ARD3T系列智能電動機保護器

　　1功能

　　ARD3T智能型電動機保護器（以下簡稱ARD3T），是安科瑞電氣股份有限公司ARD系列低壓電動機保護器的子系列產品。在國內同行業中，ARD3T是首家采用模塊式設計的產品，填補了國內低壓電動機保護器在該領域的空白。ARD3T隸屬于國家科技部項目，本項目共取得專利12項，計算機著作權2項，產品標準備案等諸多榮譽，技術水平國內領先。

　　ARD3T可劃分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、顯示模塊共7個模塊。產品體積小巧，結構緊湊，適用于額定電壓至AC660V、額定電流至AC800A、額定頻率為50/60Hz的電動機。在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。

　　2產品特點

　　l輔助電源支持AC/DC110/220V或AC380V（需另配380V電源模塊）。

　　l模塊式設計，分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、顯示模塊等7個模塊。

　　l模塊體積小巧，支持導軌安裝、螺絲固定安裝。

　　l附加模塊采用總線供電，不需要外接輔助電源。

　　lDI/DO可自由編程。

　　lDI支持無源接點（弱電）或有源節點（強電）輸入，有源接點可選交流或直流供電。

　　l標配過載、堵轉、阻塞、欠載、斷相、不平衡、PTC保護、外部故障等全面的電動機綜合保護功能。

　　l標配保護模式、直接起動、星三角起動、自耦降壓起動、雙向起動、單繞組雙速起動、雙繞組雙速起動等多種起動方式，起動方式可現場設定。

　　l標配故障記錄、運行管理信息，方便查詢故障原因，進行電機維護。

　　l標配自起動功能，可通過附加抗晃電模塊實現抗晃電、失壓重起功能。

　　l顯示部分采用全中文液晶顯示。

　　l可通過添加模擬量模塊實現2路4～20mA輸入測量和2路4～20mA變送輸出。4～20mA變送輸出對應參數可自由設定。

　　l可通過添加溫度模塊實現3路溫度測量保護，可外接傳感器類型有PT100、PT1000、Cu50、PTC、NTC。

　　l可通過添加Profibus模塊實現Profibus-Dp通訊。

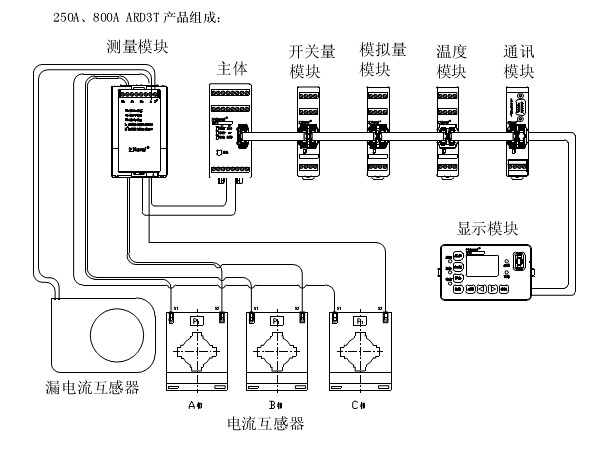

　　3產品組成

　　ARD3T的主體和測量模塊是必備模塊，稱為基本模塊，實現基本的測量、保護、控制功能，其它模塊作為選配模塊，由基本模塊加選配模塊實現復雜功能。

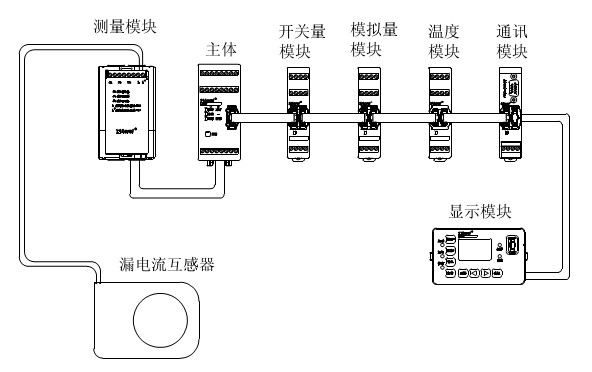

　　100A及以下ARD3T產品組成（測量模塊中帶有電流互感器）：

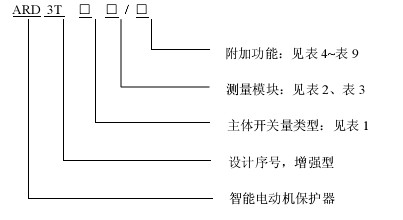

　　４，型號說明

　　主體開關量為4DI、4DO，主體開關量類型如表1所示：
