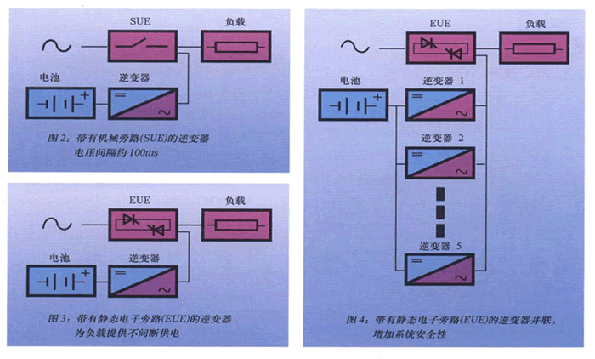

TEBEVERT 逆變器概述 TEBEVERT Ⅲ 逆變器系列是新一代的逆變器， 1. 輸入電壓有不同種類（如：24、48、60、110和220VDC）, 輸出的額定功率也有不同種類（如：1000VA、1500VA、2500VA和5000VA）。 2. 除了標準 230 VAC / 50 Hz輸出電壓外，還有115 VAC / 60 Hz～130 VAC / 60 Hz 輸出電壓，通過特別的轉換模式，TEBEVERT Ⅲ 系列逆變器在輸出端可并聯運行。 3. 尺寸合適的逆變器設備能以冗余的方式配置。一旦一個逆變器故障了，其余逆變器仍能供給充足電能。此外，幾個逆變器并聯運行，可提高系統整體性能。系統最多可裝配五個逆變器模塊并聯。 4. 為了增強系統的可靠性和效率，可增加一個靜態電子旁路器用于單個逆變器或幾個并聯逆變器，當過載時，或逆變器故障時，負載直接轉成由市電供電，轉換無間隙時間（逆變器優先）。靜態電子旁路器也可運行在市電優先狀態下，轉換發時無任何間隙。 TEBEVERT 逆變器功能 ★ 運用了正弦波優化脈沖寬帶調制技術。在逆變器將直流電壓轉換為交流電壓。由于采用高頻率開關技術（相對于基本頻率）和優化的脈沖寬度調制技術，確保了很低的失真系數，而且降低了波費用。這還使得在負載變化的情況下，仍能獲得優異的動態性能。 ★ 當市電斷開或故障時，電池將自動且無間斷地接到直流輸入，提供電流。當電池開始放電時，會發出相應指示。如果超出電池額定放電限度，逆變器會自動關閉，并在放電電壓達到前，立即給出告警。 ★ 當逆變器的輸出功率超出設定值時，負載會自動轉換到旁路市電或其它合適的備用電源。 設備中的靜態電子旁路裝置（EUE）能輕易實現無間斷地轉換到市電電源（旁路網），保持在額定的容限內。這種轉換可由一個控制信號自動完成，也可手動完成。 逆變器的μP監控是自發的，防止裝置中不正確的操作和靜態電子旁路裝置（EUE）中任何非正常的切換。 TEBEVERT 逆變器的特點 ★采用現代高頻開關半導體元件，結構緊湊、重量輕，效率高（?85%） ★逆變器可并聯使用，實現N或N+1冗余, 最大可有5個逆變器并聯，提高系統功率，滿足電源擴容需要 ★動態性能良好，在負載尖峰0-100-0%時，電壓波動和浪涌在1ms內被校正 ★可提供一機械旁路,一旦逆變器故障,其以很短的轉換時間人工切換到公共主電網。 ★可選用靜態旁路，一旦逆變器過載或故障時，負載可不間斷地轉換到市電供電，系統安全性高。 TEBEVERT 逆變器應用 靜態逆變器越來越多的被安裝用來提供給用戶不受干擾影響的，穩定的交流電壓。可用于如下場合： ★數據處理裝置 ★流程（程序）控制計算機 ★航空安全設備 ★信號、呼叫和告警系統 ★通信設備 TEBEVERT 逆變器的運行方式 TEBEVERT 逆變器技術參數 TEBEVERT 逆變器的并聯運行 ★ 常規逆變器以“被動冗余”形式運行,例如主電源不直接供電,只在故障狀態下被連接。 ★ 相比之下,逆變器并聯能主動支持負載(N或N+1運行),提供“主動冗余”。 ★ 在公共母線受到干擾之前,故障單元必須被發現并切斷。TEBEVERT Ⅲ逆變器符合上述條件。 ★ 并聯連接通過主 -- 從運行得到控制。一旦一個主控故障,一個新的主控將被自動選擇,并且負載不會 被中斷。 ★ 逆變器緊密的結構使得冗余系統在同一機柜內得到實現。除了逆變器外,整流器,電子旁路,配電盤也可安裝于此。 (見右圖) ★ 走線的方式使得各部件之間在運行中安全交流信息。 TEBEVERT 逆變器機械旁路 ★ 通過開關轉換的方式,SUE可以選擇“逆變器優先”或“主電源優先”的運行模式。 ★ 如果是主電源優先運行模式,負載直接從主電源供電,而當主電源故障時,它們將被切換到備份的逆變器上。 ★ 電壓間隔僅為約100MS； 如果是逆變器優先運行模式,負載始終通過逆變器供電。 ★ 對于所有的1KVA與1.5KVA逆變器來說,SUE可以被安裝到一個標準的逆變器柜中,這將使總尺寸增加2U。 ★ 對于2.5KVA逆變器,SUE被安裝到19”機架。 ★ 靠墻柜子中,尺寸為3U高,260mm深。 TEBEVERT 逆變器靜態電子旁路 ★ 帶有EUE的系統由逆變器向負載恒久供電。 ★ 當逆變器故障或過載時出現的電壓間隔<1.5ms.即使是非常敏感的電子負載,也會毫無問題地得到供電。 ★ 過載性能為5xI標稱持續100ms.這時帶有高浪涌輸入電流的負載 也可以被連接。
