一、雷達物位計介紹

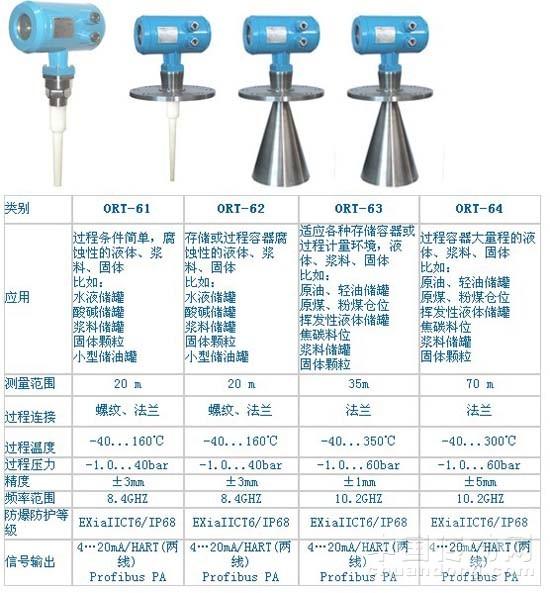

      orT系列 orT-61、ORT-62、ORT-63、ORT-64

      非接觸式與連續測量的脈沖型物位計最大測量距離70m

特性與優勢：

      無盲區，高精度

      兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

      不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響

      安裝簡便，牢固耐用，免維護

      HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程

      測量靈敏，刷新速度快。

      適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃

測量原理

      雷達物位計天線發出微波脈沖，在被測物料表面產生反射，并被雷達系統所接收。

輸入

     天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

測量盲區

盲區（BD）是從測量參考點到最高物位時的介質表面的最小距離。

盲區

ORT-61

ORT-62

ORT-63/ORT-64

注意事項

      測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。

      若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。

      理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少50mm。

      對于過溢保護，可定義一段安全距離附加在盲區上。

      最小測量范圍與天線有關。

      隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

測量范圍超出的動作

當測量范圍超出時，儀表輸出為22mA電流。

電氣連接

兩線制

HART通信的最小負載：250Ω

電纜入口：M20×1.5

內設極性反接，射頻干擾，及尖峰過壓的保護電路。

調試

物位計可以通過三種方式調試：

通過顯示調整模塊GPM

通過調試軟件GDPFSOFTWARE

通過HART手持編程器

現場現場編程模塊（GPM）

      GPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。

GPM

通過GDPF軟件調試

      無論那種信號輸出，4…20mA/HART, Profibus PA,雷達傳感器都可以通過軟件進行調試。采用GDPF軟件進行調試，GDPULS需要一個儀表CONNECTCAT驅動器。軟件和CONNECTCAT驅動器可以作為附件訂購。

      使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，這時候HART適配器可以和4…20mA線并聯。

二、技術參數

工作頻率：10.2G

波 束 角：

24°ORT-61,ORT-62

20°ORT-63,ORT-64帶DN150法蘭

16°ORT-63,ORT-64帶DN200法蘭

14°ORT-63,ORT-64帶DN250法蘭

測量范圍：0…70m（標準）

重復性 ：＋/－3mm

分辨率 ：1mm

采樣 ：回波采樣54次/s

響應速度：>0.3s(根據具體使用情況而定)

電流信號：4…20mA

精度 ：<0.1%或10mm(0~20m) 20mm(大于20m)

通訊接口 HART通訊協議

過程連接 G1 1/2 316L不銹鋼，PVDF，PTFE：ORT-61

N80，DN100，DN150(棒式天線)：ORT-62，DN80，DN100，DN150，DN200，DN250(喇叭口式天線)：ORT-63、ORT-64

/-10%)，波紋電壓：1Vpp

耗電量：max：22.5mA

環境條件 溫度：－40℃…＋200℃

容器壓力（表壓）－1…60bar

防爆認證 ExiaII CT6

外殼保護等級 IP68

兩線制接線 供電和信號輸出共用一根兩芯導線

電纜入口：2個M20×1.5（電纜直徑5…9mm）

三、安裝要求

安裝說明

定位

推薦距離（1）墻至安裝短管的外壁：

離罐壁為罐直徑1/6處，最小為30cm。

不能安裝在入料口的上方（4）。

不能安裝在中心位置（3），干擾回波會導致信號丟失。

為防止直接日曬或雨淋，建議使用保護蓋。

罐內安裝

在信號波束內，應避免由如下安裝物（1）：例如限位開關，溫度傳感器等。

對稱裝置（2），如真空環，加熱線圈，擋板等等。

最佳選擇

天線尺寸：天線越大，波束角越小，干擾回波將越弱。

天線調整：將天線調整到最佳測量位置。

導波管：導波管用來避免干擾回波。

頂部反射

      由于浮動頂?shù)牟环€(wěn)定移動性，所以浮動頂不推薦使用于高精度測量，一種特殊的反射裝置可在浮動頂應用。

最佳安裝位置：

浮頂上反射板位置：

反射裝置的上部邊緣水平。

      對于傾斜面（例如圓形浮頂），反射裝置的支撐裝置的支撐腳必須根據需要進行調整。

罐內安裝（ORT-61、ORT-62）

標準安裝

雷達天線不可向罐壁傾斜。

為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。

桿式天線必須伸出安裝短管。

垂直放置桿式天線，不要讓雷達束指向罐壁。

罐內安裝（ORT-63、ORT-64）

標準安裝

雷達天線不可向罐壁傾斜。

喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。

喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

導波管內安裝

      雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）

      測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用拉拔或縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭盤或焊接頭延長測量管。

必須注意：

      焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。

波束角

      波束角為當雷達能量密度達到最大能量密度的一半（3dB）寬度時的角度α，微波可散射到波束外部且可被干擾裝置所反射，波束角與天線型號（直徑）有關。
