      系統綜述

      采用高速CPU，硬件插補，Um級精度。最高速度30m/min。
      主板采用多層線路板，表貼元件，大規?？删幊踢壿嬯嚵?，集成度高。
      整機工藝結構合理，抗干擾能力強，可靠性高。
      完善的自診斷功能，內外部狀態實時顯示，出現異常立即報警。
      具有子程序及嵌套功能、刀補功能、坐標系重設等。
      屏幕為分辨率320×240的6英寸液晶顯示器。
      全中文界面，菜單式操作，完整的幫助信息，詳細的參數說明，操作更方便易學。
      390KB電子盤，永久保存數據，出錯后可快速恢復。
      I/O端口用戶可自行定義。
      刀具軌跡圖形顯示。
      RS232通訊接口，與PC機雙向通訊。
      系統軟件用戶可自行升級。操作分級管理，更安全，更科學。
      宏程序功能，允許用戶自行設計新指令。

      技術指標

      控制聯動軸數 4 （X、Y、Z、A軸聯動）
      最小移動單位 0.001mm
      最大指令值 ±99999.999 mm
      配套電機 伺服/步進（參數選擇）
      快速移動速度 伺服30000mm/min步進10000mm/min
      快速移動倍率 0～100%
      進給速度范圍 0.01～20000mm/min
      進給速度倍率 0～150%
      宏程序功能 有
      插補方式 直線、圓弧、循環等
      單一/復合循環 有
      單程序段 有
      任意段啟動 有
      子程序調用 有
      圓弧半徑R指定 有
      手輪 選配（帶軸選標準手輪）
      刀具補償 刀具長度補償、刀尖半徑補償
      反向間隙 有
      主軸功能 檔位控制、模擬量控制
      電子齒輪 1～127:1～127
      電機方向 用參數調整
      旋轉軸 可設定任意軸和旋轉范圍
      限位 軟限位、硬限位
      返回參考點 粗定位、精定位
      刀具偏置 10個
      對刀方式 實測方式、修調方式
      坐標修調 有
      自診斷功能 有
      手動/自動 可自由切換
      輔助功能 點動、手動、MDI、自動方式、控制主軸正轉、
      反轉、停止、冷卻啟停、定時潤滑、夾緊/松開
      顯示界面 6英寸液晶320×240分辨率全中文菜單帶操作提示，報警提示參數說明，幫助信息
      開機畫面 用戶可重設計
      圖形功能 圖形參數設置、動態圖形跟蹤
      報警信息 驅動器報警、超程報警、系統錯誤報警、編程錯誤、外部信息報警
      程序容量 390KB電子盤
      程序編程 相對/絕對 混合編程 全屏自由編輯
      通訊功能 有
      結構安裝形式 分體嵌入安裝

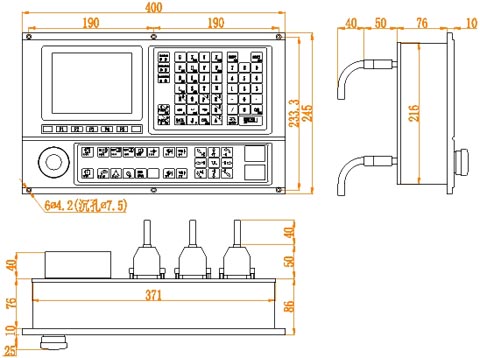

      安裝尺寸
