一、 產品概述：

      DP200-DP/RS232協議轉換模塊是將RS232協議轉換為PROFIBUS-DP
協議的轉換器，將具有RS232專用通信協議的接口設備連接到PROFIBUS
總線上，使設備成為PROFIBUS總線上的一個從站。
●使用簡單
用戶可以在短時間內自主編程實現連接通信。
●通信透明
PROFIBUS主站與設備之間通信報文透明傳輸。
●通用性強
用戶根據RS232接口設備的通信協議在主站上自主編程即可實現通信。

二、 主要功能及性能指標：

●具有PROFIBUS-DP/V0協議
符合JB/T 10308.3-2001: 測量和控制數字數據通信工業控制系統用
現場總線第3部分：PROFIBUS規范。
●具有標準PROFIBUS-DP驅動接口
波特率自適應，波特率為：9.6Kbps、19.2Kbps、93.75Kbps、187.5Kbps、
500Kbps、1.5Mbps、3Mbps、6Mbps。
●PROFIBUS 輸入/輸出長度
PROFIBUS 輸入/輸出長度可自由設定，標準型最大輸入/輸出:16字
節輸出、16字節輸入。根據客戶需要，可將最大輸入/輸出加長為：112
字節輸出、112字節輸入。
●具有標準RS-232接口
半雙工，字符格式：7位/8位可選、校驗位(偶、奇、無)可選。波特
率:1.2Kbps、2.4Kbps、4.8Kbps、9.6Kbps、19.2Kbps可選。
●RS232通信報文長度
最大報文長度：發送120字節，接收120字節。
●供電
24Vdc±5％，60mA。
●工作環境溫度
-20-70℃、相對 濕度≤95%(40℃)
●外形尺寸
（寬）80mm×（高）85mm×25mm（厚）
●重量
150克
●安裝
35mm標準導軌。

三、 應用領域

      具有RS232專用通信協議的接口設備，如水分測定儀、稱重儀、條碼儀等。

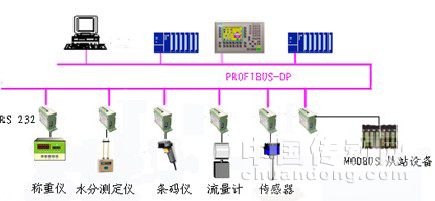

四、系統組態示意圖
