工作原理

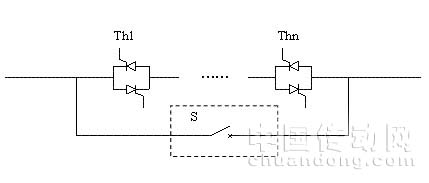

      特大電流固態開關又稱電力電子斷路器，其基本原理如圖1所示，它由多只串聯晶閘管閥體（Th1…Thn）與高速真空開關S并聯組成，其中高速真空開關S如圖中虛線框所示。
　　正常時：電流流經高速真空開關S，壓降接近0 ( <0.1% ) 。
　　故障時：快速導通SCR，故障電流在1－2ms內從真空開關中迅速轉移到晶閘管串聯閥體（Th1…Thn），由后者過零關斷。三相在10ms內完全關斷。

技術特點

1.完全故障電流切斷
2.開關過程中不產生電弧
3.繼電保護與開關一體化設計（無需原有的繼電保護）
4.單相工作模式
5.遠程監測與控制
6.無需加裝散熱裝置
7.免維護

性能指標

額定電壓/電流 10kV－35kV/1000A－3000A
穩態運行壓降 接近為0 ( <0.1% )
關斷電流 < 200kA（可在一個周期內開斷60kA以上的任意短路電流）
關斷時間 10-20ms
恢復時間 接近為0，可用于快速重合閘和多次故障
