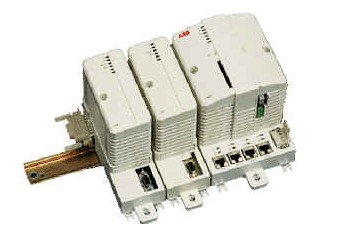

      AC800M 控制器是一種模件化、節能、規模可大可小的工業應用控制器，隸屬于ABB AC800系列。其編程組態由一種高度集成Windows 2000 應用軟件的系統 Control Builder M 實現。
      AC800M 控制器強大的能力決定了其滿足各種應用，從基本邏輯運算到高級控制或二者兼而有之、從少量的I/O點到數千點的應用、從本地安裝到遠程安裝，AC800M都能應付自如。同時，AC800M支持多種通訊標準，如：Ethernet、Profibus DP、 RS 232C 等。
      此控制單元采用DIN導軌式安裝，通過電氣、光纖或Profibus DP方式直接與ABB S800 I/O 系統連接。由于其高度的模塊化和規模的靈活性，AC800M完全可應用于大范圍的工業控制應用，小規?；虼笠?guī)模、邏輯或回路控制、本地或遠程控制。
      AC800M模件的公共特性之一為低能耗，散熱問題幾乎可以不予考慮并可以方便地緊湊安裝。在多數情況下，AC800M控制器可密閉安裝在無風扇、無開口、無空氣過濾等類似設備的柜中。因此，許多潛在的故障因素被消除，確保了控制器的高可靠性。

      硬 件
      AC800M及相關模件均采用DIN導軌式安裝，每個模件由一可拆卸單元及相互連接的基座組成，基座實現模件間的外部連接，包括供電及通訊。
      控制器的核心為處理器模件及基座，其上安裝的兩個IEEE802.3以太網口可連接至控制網、監控系統或Control Builder M組態工具。
      同時還提供了兩個可替代以太網方式的RS232 C口可連接至Control Builder或監控系統或其它符合通訊協議要求的子系統。用戶也可自定義通訊協議。
      其中一個RS232 C口用于短信息的傳遞，如：編程工具，因此其只提供部分RS232 C 信息。另一通訊口用于長信息的傳輸，它提供了完全格式的RS232 C 信息，如：調制解調器的控制。
      模件的左側有一用于通訊擴展（CEX）的插槽。系統提供了Profibus DP、FF、Modbus等多種類型的通訊模件，控制器可連接多至12個通訊模件。


      特性
      PM861 RISC 32位實時多任務微處理器
      16 MB RAM 具有錯誤檢測與校正
      后備電池保持,包括電池電壓監控
      EPROM, 串行, 16 Kbit
      內置溫度檢測設備
      Watchdog
      支持12 個現場總線模件擴展
      2 個 Ethernet 接口, 2個RS 232C接口，ModuleBus 電氣及光纖擴展
現場控制器可冗余設置，切換時間小于10ms
      多至16個任務，最小任務周期1ms，SOE順序發生事件分辨率小于1ms


      大量的I/O模件擴展

      控制器右側有一接口通過電氣ModuleBus方式可連接多至12個S800 I/O模件，192個S800 I/O 點。這12個基本I/O族可通過連接電纜分散至兩條DIN導軌上安裝。
      I/O模件擴展的另一種方式是通過卡件上的光纖ModuleBus連接器擴展。此總線上可連接7個S800 I/O 簇。
      系統還可通過Profibus DP總線擴展出更多的I/O組簇，甚至遠程安裝。此方式下，一個AC800M 可管理數千點I/O。
      控制器模件上安裝了用于RAM的備份電池確保系統失電情況下的數據保護。
      控制器模件表面具有電源、運行、錯誤、電池OK、各種通訊口數據發送/接收的LED指示燈，同時還有一復位按鈕。


      PROFIBUS-DP 通訊模件
      Profibus-Dp模件通過CEX總線接口與主（處理器）模件通訊。
      AC800M的Profibus模件作為主站通過總線周期性地從從站讀取和存儲數據。掃描周期取決于總線傳輸速率和所能訪問的從站數量。
      使用中繼器，一條總線最多可掛接124個節點，每段可掛接32個節點。
      電纜長度為最長可達1200米，其傳輸距離受制與速率大小。若使用光纖傳輸，最遠可達20公里，且通訊速率為12Mb/s。


      FOUNDATION Fieldbus 通訊模件
      此接口模件具有連接FOUNDATION FIELDBUS兼容設備的能力，標準傳輸速率31.25Kbit/s，傳輸距離為200-1200米，受制于電纜類型。該模件作為主站使用。


      RS 232C通訊模件
      AC800M的RS 232C模件提供兩RS 232C標準的RJ45插口，支持調制解調，傳輸速率從75-19200波特率可選。
  系統也提供獨立的串口通訊卡件，支持多種電氣標準：RS232C、RS422及RS485。


      供電單元
      目前AC800M產品系列具有三種類型的供電單元：SD821，SD822和SD823。三者均為開關電源，將交流轉換為24V直流。直流電流為2.5、5、10A，輸入電壓范圍為交流155/230V。
      轉換器的軟啟動功能降低了浪涌和消除了電源擾動。
      三種供電電源均可冗余或非冗余使用。


      外部電池模件
      電池電源多用作一外部能源（非標準配置）以長期備份AC800M控制器相關數據。該單元通過一根特制的2米長的電纜連接至處理器模件。


      控制軟件
      AC800M具有很強的伸縮性，該控制器運行ABB的控制軟件，其控制能力與通訊規?？纱罂尚?。按其能力大小分為如下三類：

      1二進制控制權限
      包括所有的基本數據類型和功能，如類型轉換、算術運算、邏輯運算、觸發器、時鐘及計數器等符合IEC 61131-3標準的功能。
      此權限同時允許AC800M在一控制網絡環境如RS232C或以太網等中作為服務器與其它站如：其它控制器、OPC服務器、Control Builder等通訊。

      2標準控制權限
      包括所有上述功能及如下功能：
      通訊：AC800M同樣可以在某一遵從標準協議的控制網絡如以太網、RS232中以客戶機的方式與其它系統通訊。
      過程對象處理：提供專用功能塊用于工廠常見設備的控制如：電機、閥門的控制。這為控制工程師及工廠操作員提供了極大的便利。
      常規控制：提供具有數字量或模擬量輸出的單回路或串級控制PID功能塊。方便的PID參數設置甚至具有PID參數自整定功能。工廠標準的批量控制功能。
      可選擇具有錯誤自動修復及報告的冗余控制網絡。

      3高級控制權限
      包括所有上述功能及如下功能：
      高級PID控制及自適應常規控制。
      籍助于控制模件架構的面向?qū)ο蟮母呒壙刂啤?br />      可選擇模糊控制算法。
