      以太網開發+單片機讀寫U盤開發板實現了Web Server服務器功能，文件上傳，通過工具方便配置出各種網絡協議(TCP/IP協議，HTTP協議)，以適應各種應用。對于數據采集的用戶，原來都需要去現場采集各種類型的數據，如溫度、濕度、壓力等等，現在只要通過英特網便可以將這些數據從遠程處自動采集發回?？梢酝高^(guò)以太網或者Internet實現遠程控制和數據傳輸。

     開發板集成的單片機讀寫U盤(SD卡)，用帶USB總線接口的單片機實現對SD卡的文件系統管理，直接讀寫SD卡文件，拷貝數據等等管理。SD卡的FAT32文件系統編程復雜，難度極大，我們提供源代碼，詳細的注釋很容易上手。

硬件資源：

* C8051F340芯片是完全集成的混合信號系統級MCU芯片

* 高速流水線結構的8051兼容的CIP-51內核（最大48MIPS）；

* USB總線接口,全速12Mbps，1KB FIFO；

* 高速AD轉換能力達10位200ksps；

* 4個通用的16位定時器，40個I/O端口；

* 具有在線編程和調試接口；

* CP2200以太網控制器集成以太網媒體訪問控制器（MAC） 和10 BASE-T PHY；

* 芯片內置8K 非易失性FLASH存儲器 ，方便存儲用戶配置信息和放置Web 頁面；

以太網功能資源：

* MCU：C8051F340，片內64K FLASH，5376Byte SRAM

* 內置網絡變壓器的RJ45網絡接口

* 2路RS232接口，實現雙串口數據傳輸功能

* 串口ISP（bootloader）下載功能，JTGA調試接口(方便大家用仿真器調試）

* 支持通過串口下載應用軟件

* 提供ARP，IP，ICMP，TCP協議的源代碼，ARP中實現了緩存的學習、更新、老化、輪轉替換。程序結構模塊化，各種子程序分列在不同頭文件和C文件中，TCP/IP實現了SOCKET層接口(Keil C51工程）

* 支持ping 命令的響應，可以用TCP進行數據傳送

* 提供相應的TCP/IP協議棧，Web Server服務器程序，方便您通過以太網實現遠程控制繼電器

* 提供簡單易用的SILABS IDE開發環境軟件，支持在系統編程，方便二次開發

* 提供WEB服務器全部源代碼，包括提交

* 提供完整原理圖和源程序

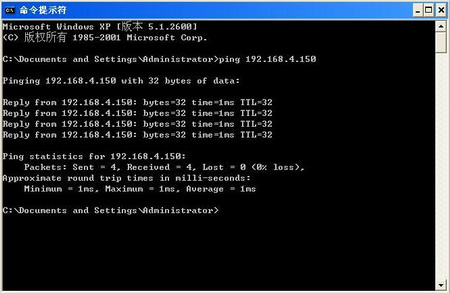

上位機ping下位機結果：

      設置PC的IP為192.168.4.*，使單片機跟電腦的IP在同一子網內，然后通過IE輸入192.168.4.150可以看到如圖

單片機讀寫U盤(SD卡)資源：

* MMC/SD(MCI)接口

* 采用SPI模式按扇區讀寫SD卡數據

* 支持FAT16和FAT32分區格式，支持16G SD卡

* 引出的管腳，可以調試SPI,I2C,CAN，EMIF功能試驗測試

* 高速USB 2.0 接口與計算機通信，全速12Mbps實現數據的高速傳輸

* 用單片機直接讀寫U盤(SD卡)文件：實時檢測U盤（SD卡）的插入與拔出；文件的打開、讀寫、創建、冊除；目錄的創建、冊除，支持多級目錄；支持長文件名、長目錄名；查詢?nèi)萘亢褪Ｓ嗫臻g

* 程序代碼實現了USB設備枚舉、海量存儲協議、USB批量傳輸協議、FAT16,FAT32文件系統

* 協議實現的所有源代碼都采用C語言編寫，可以很方便的移植到MSP430,PIC,AVR,ARM等系統中

* 通俗扼要的FAT理解說明，讓你在短時間內能夠?qū)AT系統進行基本的處理。掌握此基礎后再去滲透FAT白皮書上的細節，這樣能為你節省很多寶貴的時間

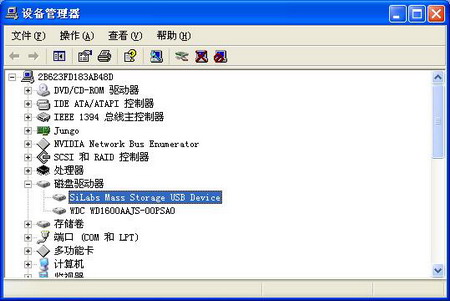

無須安裝驅動便可以看到生成一個“可移動磁盤”如圖

例程簡介：
* USB總線通信例程，批量傳輸實驗 ，HID通信實驗
* 串行通信例程
* CP2200以太網通信例程（提供ARP，IP，ICMP，TCP協議的源代碼）
* USB接口的讀寫U盤(SD卡)例程

實驗內容：
*  C8051F340芯片的所有管腳全部引出，并提供詳盡的測試程序，縮短客戶的開發時間
*  雙串口,可以與PC或其它外設通訊,也可以做相互通訊實驗
*  USBHID, USB BUILK實驗
*  單片機驅動以太網控制, 實現串口轉以太網功能
*  串口與網口通信實驗,本板帶兩個串口可做雙串口網絡服務器實驗.
*  可外接MMC/SD卡,可以自由DIY讀卡器,海量U盤設計 ( 采用FAT,FAT32文件系統 )
*  網絡TCP/IP實驗，WEB，F(xiàn)TP，TCP，UDP等實驗,(附帶web server實例）

應用事例
--遠程檢測和監視，應用于智能小區，網絡儀器，遠程抄表，嵌入式網絡，監控系統，數據傳輸?shù)阮I(lǐng)域
--庫存管理
--VOIP電話適配器
--網絡時鐘
--潛入式Web服務器
--遠程以太網-UART橋
--遠程數據傳輸
--超小型大容量可移動硬盤（支持主流SD卡）

    注：所有代碼全部采用C語言編寫，并有注釋，保證初學者快速入門。
