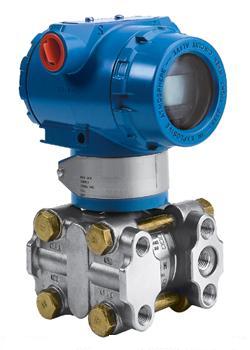

壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。1151/3351GP智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。 1151/3351GP現場調整式智能壓力變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。 1. 性能規格 （零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。） 1.1. 參考精度 1.1.1. 數字、智能：±0.1%校驗量程 1.1.2. 模擬、線性：±0.2%校驗量程 1.2. 穩定性 1.2.1. 數字、智能：6個月，±0.1%URL 1.2.2. 模擬、線性：6個月，±0.2%URL 1.3. 環境溫度影響 1.3.1.數字、智能： 零點誤差：±0.2%URL/56℃ 總體誤差：±（0.2%URL+0.18%校驗量程）/56℃ 1.3.2.模擬、線性 零點誤差：±0.5%URL/56℃ 總體誤差：±（0.5%URL+0.5%校驗量程）/56℃ 1.4. 振動影響 在任意軸向上，200Hz下振動影響為±0.05%URL/g 1.5. 電源影響 小于±0.005%輸出量程/伏特。 1.6. 負載影響： 沒有負載影響，除非電源電壓有變化。 1.7. 電磁干擾/射頻干擾（EMI/RFI影響） 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。 1.8. 安裝位置影響 零點漂移至多為±0.25kPa。所有的零點漂移 都可修正掉；對量程無影響。 2. 功能規格 2.1. 測量范圍：0-0.125-41370KPa 2.2. 零點與量程 2.2.1. 數字、智能 可用本機量程和零點按鈕調整，或用HART手操器遠程調整 2.2.2. 模擬、線性 量程和零點連續可調 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程。 2.4. 輸出 數字、智能： 4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用 模擬、線性： 4～20mA DC,與過程壓力成線性。 ◆選型方式 1151/3351GP 壓力變送器 代碼 量程范圍KPa 2 0-0.125～1.5 3 0-1.3～7.5 4 0-6.2～37.4 5 0-31.1～186.8 6 0-117～690 7 0-345～2068 8 0-1170～6890 9 0-3450～20680 0 0-6890～41370 代碼 輸出 E 4-20mA S 智能式 代號 結構材料 法蘭和接頭 排氣/排液閥 隔離膜片 灌充液體 22 316不銹鋼 316不銹鋼 316不銹鋼 硅油 23 316不銹鋼 316不銹鋼 哈氏合金C 24 316不銹鋼 316不銹鋼 蒙乃爾 25 316不銹鋼 316不銹鋼 鉭 33 哈氏合金C 哈氏合金C 哈氏合金C 35 哈氏合金C 哈氏合金C 鉭 44 蒙乃爾 蒙乃爾 蒙乃爾 代號 選項 M1 0-100%線性指示表 M2 LCD顯示表 M3 LCD顯示表 B1 管裝彎支架 B2 板裝彎支架 B3 管裝平支架 D1 側面泄放閥在壓力室上部 D2 側面泄放閥在壓力室下部 不注 1/2NPT錐管螺紋接頭 C2 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 d 隔爆型dⅡBT4 i 本安型iaⅡCT6 s 不銹鋼三閥組
