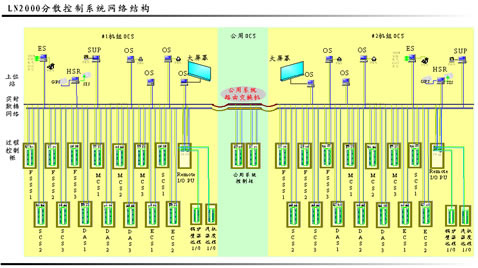

LN2000分散控制系統是山東魯能控制工程有限公司承擔完成的山東電力集團公司重大科技攻關項目。在集團公司領導的關心和科技攻關領導小組的精心組織下，經過多家單位密切配合，和科研人員歷時三年的努力，該項目終于取得了成功。并于2003年7月28日通過了山東省科技廳組織的專家鑒定。鑒定認為該系統綜合技術指標達到了國際先進水平。LN2000分散控制系統還獲得了2004年山東電力集團公司科技進步一等獎。 LN2000分散控制系統系統結構合理，技術先進、穩定可靠，技術指標達到甚至部分超過國內同類產品，擁有全部自主知識產權。 LN2000分散控制系統是一種新型的分散控制系統（DCS）產品，它繼承和發揚了傳統DCS的優點，實現了控制功能分散，顯示、操作、記錄、管理集中，以其系統結構合理、功能強大、豐富的控制軟件、充分體現現代意識的簡潔操作界面、得心應手的組態及維護工具和開放的通信系統，集數據采集、過程控制、生產管理于一體，功能涵蓋機、爐、電、輔機MCS 、SCS、 BMS、 ETS、 ECS、 DAS等，能夠滿足大、中、小不同規模的生產過程的控制和管理需求，有著廣泛的應用領域。 LN2000 DCS 技術特點 ．開放的、積木式體系結構，適用不同規模的系統 ．100Mbps高速冗余網絡，TCP/IP協議 ．1Mbps CAN協議冗余I/O總線 ．分布式實時數據庫 ．PU仿真及在線調試 ．Windows2000平臺的操作員、工程師、歷史站，多屏顯示 ．控制模塊采用科學的自動排序算法，控制更加可靠 ．過程控制站和I/O模塊采用低功耗器件，適應惡劣環境 主要技術指標 ．主干網絡 網絡集成：工業以太網交換機 網絡形式：快速以太網 網絡介質：超5類雙絞線 拓?fù)浣Y(jié)構：星形 接口形式：RJ-45 通信協議：TCP/IP 通信速率：100Mbps 數據流量：100,000點/秒 冗余：雙網1：1冗余 網絡節點數：255個 網絡負荷：10%以下 ．二級網絡 網絡形式：CAN 網絡介質：雙絞線 拓?fù)浣Y(jié)構：環網 通信速率：1Mbps—20kbps可調 數據流量：5,000點次/秒最大 智能模塊數：最多63個 網絡負荷：10% ．過程控制站 CPU：Pentium/400M/64MRAM 電子盤：DOC 32M 算法塊容量：10，000個 實時數據庫容量：10，000點 網絡形式：兩個100Mbps以太網 CAN接口：ISA總線 環境溫度：0～70℃ ．智能輸入／輸出模塊 模擬量精度：大信號0.1%，小信號0.3% SOE分辨率：1ms 環境溫度：0～70℃ ．人機接口界面 CPU：PIV/2.4G/512M DRAM CRT/LCD分辨率：1600×1200 畫面刷新時間：0.5S以下 據刷新時間：0.5S ．可靠性 過程控制站（PU）冗余，電源冗余，網絡冗余 MTBF>100，000小時 LN2000 DCS 技術創新 ．控制網絡冗余雙網同時工作 ，從根本上保證了網絡切換的無擾性。 ．現場總線采用冗余結構，科學簡潔，保證系統的高可靠性。 ．?dāng)?shù)據廣播采用獨創技術，實現網絡流量的均衡控制，避免了網絡瓶頸現象。 ．過程站備份采用雙網冗余進行，避免了通過第三網絡或平行電纜單一備份的弊端。 ．控制模塊采用獨創的、科學的自動排序算法。解決了按組態順序排序有可能造成控制順序紊亂的弊端。 ．冗余控制站之間實現了進程級監控，可靠性極高，解決了DCS有時死機的問題。 ．采用新的壓縮技術，實現實時數據庫與歷史數據庫等同，實現了實時趨勢顯示和歷史趨勢顯示的無縫對接。 ．控制站采用低功耗CPU，無須風扇換熱，極大的延長了使用壽命，提高了工作的穩定性。 ．智能I/O采用低功耗元器件，模塊化結構封裝，減小灰塵腐蝕，克服了插件式結構的缺點。 ．智能熱電偶模塊內自動實現冷端補償，線性化處理，可實現零點、增益的自動校準，避免了漂移現象。
