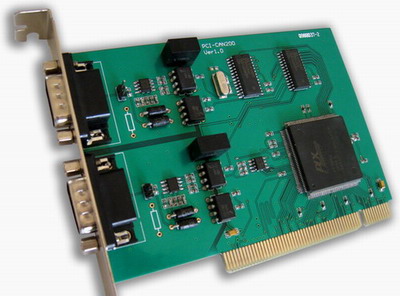

1.1 概述 GY784X PCI-CAN 總線接口卡是帶有PCI 接口和2 路或1 路CAN 接口的CAN 總線卡，可進行雙向傳送。 GY784X PCI-CAN 總線接口卡可以被作為一個標準的CAN 節點，是CAN 總線產品開發、CAN總線設備測試、數據分析的強大工具。采用該接口卡，PC 可以通過USB 接口連接一個標準CAN 網絡，應用于構建現場總線測試實驗室、工業控制、智能樓宇、汽車電子等領域中，進行數據處理、數據采集、數據通訊。 PCI-CAN 接口卡設備中，CAN 總線電路采用獨立的DCDC 電源模塊，進行光電隔離，使該接口卡具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。 PCI-CAN 接口卡產品可以利用廠家提供的CANTools 工具軟件，直接進行CAN 總線的配置，發送和接收。用戶也可以參考我公司提供的DLL 動態連接庫、VC/VB 例程編寫自己的應用程序，方便的開發出CAN 系統應用軟件產品。 利用吉陽光電的 PCI-CAN 接口卡進行二次軟件開發時，您完全不需要了解復雜的PCI 接口通訊協議。 1.2 性能與技術指標 ● PCI 與CAN 總線的協議轉換； ● GY7841 具備1 個通道CAN 接口。GY7842 具有兩個通道獨立CAN 接口； ● 支持 CAN2.0A 和CAN2.0B 協議，支持標準幀和擴展幀； ● 支持雙向傳輸，CAN 發送、CAN 接收； ● 支持數據幀，遠程幀格式； ● CAN 控制器波特率在5Kbps-1Mbps 之間可選，可以軟件配置； ● CAN 總線接口采用光電隔離、DC-DC 電源隔離； ● 最大流量為每秒鐘3000 幀CAN 總線數據； ● 驅動程序內部的CAN 接收緩沖區容量為5000 條CAN 消息； ● 隔離模塊絕緣電壓：2500Vrms； ● 工業級工作溫度：-20～85℃； ● 工作電流120mA，功耗小于600mW ● 外殼尺寸：132＊90mm. 1.3 典型應用 ● 通過 PC 的PCI 接口實現對CAN 總線網絡的發送和接收; ● 快速 CAN 網絡數據采集、數據分析； ● PCI 接口轉CAN 網絡接口； ● 工業現場 CAN 網絡數據監控。 GY784X PCI-CAN 接口卡 武漢吉陽光電科技有限公司 1.4 產品銷售清單 1）PCI-CAN 接口適配卡。 2）光盤1 張。（用戶手冊，CAN 總線通信測試軟件CANTools，以及VC,VB,C++builder,C#,Labview等例程，DLL，LIB 等開發文件，CAN 總線相關資料等）； 1.5 技術支持與服務 貨到 10 日內無條件退貨；一年內免費維修或更換；終身維修服務
