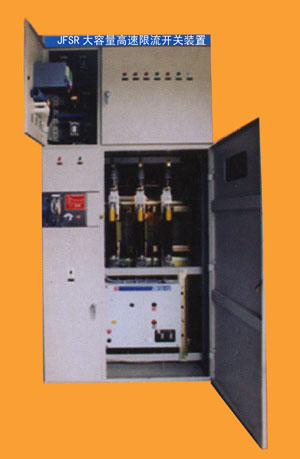

一、概述 隨著國家現代化進程的迅猛發展，電力系統的容量不斷增大，短路電流值不斷上升。由于電磁力的作用，最大的瞬時短路電流在設備上產生最大的機械應力，同時短路電流的交流成份將會對設備產生巨大的熱沖擊，造成不具有足夠額定容量的電氣設備諸如開關柜、電流互感器和電纜等損壞。隨著電力系統的不斷發展，越來越需要開關設備能夠在故障瞬時就發現并以最快的速度切斷短路電流，避免被保護設備及開關本身受到巨大的熱沖擊和電動力作用。 我國現行技術是在斷路器下面串聯限流電抗器，在電網正常運行時，由于在其上有電壓降落以及損耗，對電網的輸電質量有影響。其次，電抗器只能改變電流的峰值而不能不能改變斷路器開斷短路電流的時間，斷路器要在幾個周波內才能開斷短路電流，短路電路的峰值已經幾次通過短路網絡，對系統網絡及系統內設備造成累積性破壞，經過幾次重大事故，就有可能造成設備的損壞，進而增加運行維護和檢修的成本。 針對以上問題，本公司與軍工單位合作進行了大量的實驗研究，開發出JFSR告訴高速大容量限流開關裝置系列產品，適用于3～35kV電力系統具有大短路容量的線路、變壓器和發電機出口短路保護。 二、產品用途及特點 JFSR大容量高速限流開關裝置具有快速性、限流性、可靠性高、容量大的特點，用于電力系統發生短路故障時，及時對電氣設備實施開斷的一種新型快速保護裝置?？梢詮V泛用于電力系統單相、三相設備，用來快速切除短路故障。它除可以限流開斷，還限制了操作過電壓，全面保護了設備的安全。它有以下主要特點： 1、具有斷路器加限流電抗器所完全不具有的快速性加限流性的優點，避免了正常運行時限流電抗器的熱損耗和電壓波動，提高供電質量。 2、可以把截流時間控制在1ms以內，把截?cái)嚯娏骺刂圃诙搪冯娏鞣逯档?0%以下，使得電氣設備及線路不再受短路峰值電流沖擊，從而延長了使用壽命。 3、配置大能容的非線性電阻來吸收開斷過程中磁能，開斷容量可不受限制。 3、開斷快、截流小，即增大了系統的穩定性和安全性，又可大大降低系統投資。 4、開斷過程中無危害性過電壓。 5、體積小，選型簡單，安裝、調試方便。 三、組成及原理 JFSR大容量高速限流開關裝置主要由大容量爆炸開斷的高速開關串聯小開斷容量的真空開關組合而成。正常的負荷電流及小故障電流由真空開關操作合分通斷，一旦發生短路，大容量高速開關在1mS內動作開斷，快速切斷短路電流。短路電流尚未上升就被切斷，其幅值可被限制到小于預期短路電流峰值的10%左右，對設備的破壞作用大大減小，對設備的動、熱穩定要求可以降低。 爆炸開斷高速隔離器并聯高壓限流熔斷器再并聯高壓高能氧化鋅電阻，由于高速隔離器電阻為微歐級，高壓限流熔斷器電阻為毫歐級，故正常運行情況下，電流幾乎全部流過高速隔離器。當系統發生短路事故時，高速隔離器在幾百微秒的時間內高速斷開；在其開斷的過程中，故障電流轉移到高壓限流熔斷器中，限流熔斷器在0.5ms后迅速熔斷，開斷短路電流。高壓限流熔斷器熔斷時產生的弧壓，使氧化鋅非線性電阻導通吸收電感中儲存的磁能及電源注入的能量，使高壓限流熔斷器順利熄弧。 整個保護裝置包括高壓隔離開關QS，爆炸開斷高速隔離器QSB，高壓限流熔斷器FU，高壓高能氧化鋅電阻RV，高壓真空開關QF，脫扣電流互感器TA，三相組合式限壓器JPT，及測控單元JWK組成，簡稱JFSR。
