變壓器油色譜在線監測系統
大圖片
  • 2/200812011025105396
  • 2/200812011025105396
  • 0/22153857

變壓器油色譜在線監測系統

產品型號

廠商性質代理商

公司名稱成都卡伏電氣有限公司

地       址天仙橋南路1號

分享
收藏產品

聯系人:劉先生 028-86731059

聯系我時,請說明是在傳動網上看到的,謝謝!

企業信息

普通會員18

公司類型:代理商

主運營:儀器儀表、無線數傳模塊

所在地區:成都市

注冊時間:2008-06-05

產品介紹

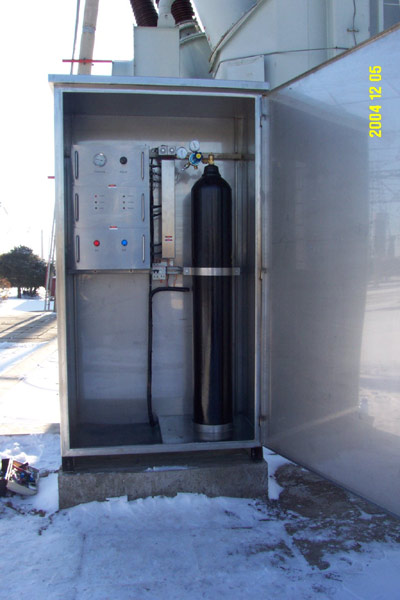

  隨著對電能需求量的增大,電力系統電壓等級不斷提高,設備容量不斷增大,人們對供電可靠性提出了越來越高的要求。從近年來變壓器的事故情況看,許多事故是在無任何先兆的情況下發生,這從一方面說明了目前的常規試驗項目和實驗周期仍存在一定的局限性,一些事故先兆信息不能及時捕捉到。因此電力運行各發供電單位都希望對大型電力變壓器能開展有效、及時的監測手段。從目前國內外變壓器的在線技術發展來看,變壓器色譜的在線檢測技術是相對成熟、最有效、最受電力部門歡迎的技術。   TAM-VII變壓器油色譜在線監測系統 主要是用來測量油浸電力設備的微量故障氣體,并對微量氣體信息進行分析診斷,預報設備早期故障,避免突發故障的發生、減少重大損失;有利于及時排除變壓器的早期隱患,提高設備檢修的針對性,縮短了檢修時間,大大的降低了檢修費用,為設備的長期周期穩定運行提供技術保證。   TAM-VII變壓器油色譜在線監測系統采用了目前世界上最新技術,如利用高科技分離裝置、性能優越的氣敏傳感器等。其監測前端實現小型化、模塊化,安裝、維護方便。不僅操作系統和軟件完全漢化,而且應用了國際上最新研究的油色譜故障診斷技術成果。 TAM-VII變壓器油色譜在線監測的基本原理:   TAM-VI變壓器色譜在線監測系統包括兩部分:1、色譜在線監測技術 2、色譜診斷技術,前者獲得信號,后者根據信號診斷故障。   TAM-VII色譜在線監測系統基本原理如下圖,油氣分離單元將絕緣油中溶解的特征氣體分離出來,經過混合氣體分離單元(色譜柱)后,成為各個單個組分的氣體,再進入氣敏檢測單元,傳感器輸出分別代表各種氣體濃度的電信號,經A/D轉換后送入前端計算機,前端計算機將數據通過長距離數字通訊,傳至主控計算機,完成數據處理及貯存,顯示、報警、打印等。主控機的功能包括:全自動控制、人機交互、數據接收及處理、故障診斷、設備數據庫等。 系統采用全自動在線連續監測方式,與傳統離線監測相比具有效率高、測量數據連續性強,可以反映短時間內的氣體增長趨勢,能隨時監測出設備工作狀態等特點。 油氣分離裝置采用一體化氣室設計,密閉性B TAM-VII變壓器油色譜在線監測系統參數指標: 1:檢測周期:默認為24小時/次,用戶可按需要設定為6小時/次或12小時/次 2:數據儲存:不小于10年 3:滲透膜壽命:8年 4:色譜柱壽命:6年 5:傳感器壽命:10年 6:工作環境溫度:-40—+80℃ 7:工作相對濕度:5—95%無冷凝 8:數據通訊距離:1000M以內(無中繼器) 9:工作電源:AC220V,50Hz 10:載氣:99.999%N2,壓力0.15Pa 11:抗振動:5—17 Hz,0.12" 位移:17—640 Hz,1.7G峰一峰加速度 12:抗沖擊:10G峰一峰加速度(11ms) 13:報警設定:可任意設定氫氣、乙炔及總烴的報警值;同時實現聲光報警;同時顯示H2、CO、CH4、C2H6、C2H4、C2H2及總烴曲線及數據,實現日報表及歷史數據顯示、打?。ㄜ浖δ茉敿殔⒖架浖f明書)。 一臺主控計算機可同時處理32臺數據處理器運行數據?!? 氣體組分 靈敏度 檢測范圍 檢測精度 H2 5μL/L 5-1000μL/L ±10% CO 10μL/L 10-2000μL/L ±10% CH4 5μL/L 5-1000μL/L ±10% C2H6 5μL/L 5-500μL/L ±10% C2H4 5μL/L 5-500μL/L ±10% C2H2 0.3μL/L 0.3-50μL/L ±10% 技術特點: 1、采用獨特的高性能滲透膜,只滲透獲取油中小分子故障特性氣體;實現氣室的一體化設計,達到溶解氣體與油氣的徹底分離,解決了變壓器油色譜在線監測系統中油氣對色譜柱、傳感器污染的技術難題,確保了色譜柱、傳感器的使用靈敏度和使用壽命。 2、全系統無轉動部件,優化簡明系統回路,避免了變壓器油色譜在線監測系統在現場使用過程中的漏氣、漏油故障,有效提高了系統的運行可靠性。 3、全智能化故障專家診斷系統,自動捕峰、自動增益,實現實時數據的門限對比。 4、專用色譜柱、傳感器和控制器件的獨到設計,結合管理軟件的自動增益功能,提高了系統的檢測精度,C2H2的檢測靈敏度可達0.3μL/L.

以上信息由企業自行提供,信息內容的真實性、準確性和合法性由相關企業負責,中國傳動網對此不承擔任何保證責任。 溫馨提示:為規避購買風險,建議您在購買產品前務必確認供應商資質及產品質量。
