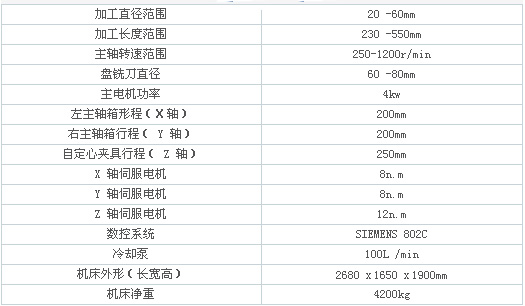

◆數控銑端面鉆中心孔機床TY-ZTX型 數控銑端面鉆中心孔機床（簡稱數控銑打機床）,機床主要用于軸類零件成批和大批量生產，銑削軸的兩端面、鉆中心孔并可套車軸一端的外圓，配置SIEMENS 802C數控系統，三軸控制、即X軸左主軸箱運動，Y軸右主軸運動，Z軸液壓自定心夾具上下運動，按程序完成零件的自動加工，加工精度高、效率高。 ◆機床結構 機床為全封閉式75°傾斜床身布局。由整體水平底座，左右床身，左右雙主軸箱和主軸箱對應得雙夾緊的自定心夾具，機床電控、液壓，氣控，自動門、自動潤滑、自動排屑器及冷卻、吸霧器部件構成。是我公司新推出的數控銑打機床。 ◆主要特點 1、床身為75°傾斜布局，易于排屑。 2、采用100L/min大流量高壓水冷卻，水沖刷、機床各部不易積屑。 3、全封閉防護嚴密，安全可靠。 4、機床采用矩形鑲鋼導軌/剛性好。 5、除上、下料外，可實現加工過程的自動化。 6、工裝箱的工裝與零件程序相對應，更換工裝時，出現錯拿工裝時機床發出報警 信號，操作者可及時檢查糾正。 7、銑刀、車刀、中心鉆分別有刀具使用壽命管理。 8、更換工件時，夾具的夾爪可實現快換。 9、本機配有機外對刀儀方便對刀。 10、中心鉆輔具可以快換、快卸。 11、可以加工多種零件，實現快換。 ◆可擴大工藝范圍 根據被加工零件軸端形狀和工藝要求；改變中心鉆刀柄的結構，裝上相應的車刀，可以套車一段外圓、階梯外圓、圓錐面、圓弧面、特殊倒角。 在規定的加工直徑、長度范圍內，只要更換一下卡爪，就可以滿足多種零件的加工，卡爪可以快速更換。 ◆數控系統配置 根據用戶要求，可以采用FANUC或SIEMENS等數控系統。 ◆主要技術參數
