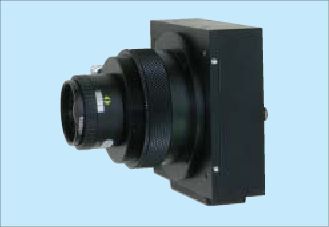

7500×3線像素，數據速率各50MHz，Camera Link輸出 用途： 圖像檢測的圖像處理設備的輸入 顏色外觀檢測設備的圖像輸入 Sheet物體的表面顏色檢測設備的圖像輸入 高圖像質量的Pattern檢測設備的圖像輸入 其它和計算機連接使用的圖像處理 概要： TLC-7500CL是使用線陣CCD的工業級別線陣相機，同時嵌入了RGB三線，線長度方向有7500個像素直線式排列。 每個像素以50MHz（0.02μsec）的掃描速度輸出圖像信息，每線的掃描時間為160μsec。 圖像輸出為每像素8位時以基本配置（Base Configuration） ，為每像素10位時以中等配置（Medium Configuration）的Camera Link輸出方式。 采集卡可以通過串口通訊（RS-232C）對Gain,8/10位切換，Offset等很方便的操作。 特點： 只需DC12V的電源 1像素高達9.325μｍ配置，可獲得高S/N的圖像。 采用線像素為7500，掃描速率為50MHz的高速率線陣CCD。 配置了暗電流補償電路，可以獲得耐環境溫度變化的穩定的圖像信號。 可以通過Switch很方便的選擇內部Gain（1，2，3， ．．．．7，8倍）。 提供曝光控制功能。（只對掃描速率3.1KHz以下時有效） 背板的說明： 和電源線，數字信號輸出線連接的背板。 使用2根Camera Link線和采集卡（Frame grabber）連接。 電源： 電源和AD-50匹配。 電源線推薦使用6PS-05。 感度波長特性： 技術參數： 型號 TLC-7500CL 像素?cái)?shù) 7500×3 像素塊大小 9.325um × 9.325um 感光元件長度 69.9mm 攝像頻率 各50MHz（RGB） 掃描速率 6.25KHz 線路轉換脈沖輸入 160 u秒（Min） 視頻輸出（數字輸出） 8Bit Base、10Bit Medium Congiguration 靈敏度V/Ix.sec 50 飽和曝光Ix.sec 0.005 輸出不均衡性 標準3% 飽和輸出50% 電源 +12V±0.5V（400mA） 工作溫度 0～+40°C 工作溫度范圍 85%MAX 存儲溫度 -10°C-+65°C 重量 小于720g 尺寸 64（W）×64（H） ×80.3（D） 鏡頭接口 M72、P=0.75mm
