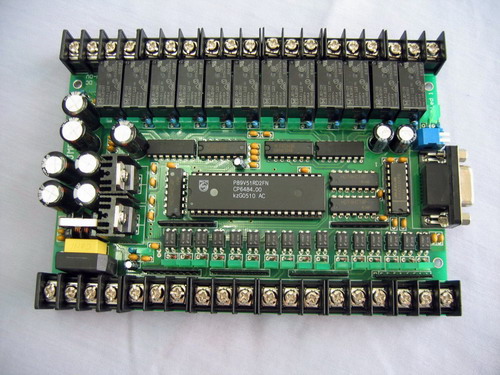

JMDM-28DIOMR控制板說明 一、特性 1. 8位高性能單片機作為主控制芯片，64K程序存儲器，也可以用來保存數據，斷電數據不丟失； 2. 工作電源采用15V交流電或16V直流電，標準功率為10W； 3. 16路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數； 4. 12路繼電器（采用松下原裝繼電器）輸出，輸出電壓為0—220V，最大輸出電流為5A， 輸出口狀態可回讀； 5. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象； 6. 有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數； 7. 有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信； 8. 可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級； 9. 緊湊型 （適合任何尺寸的機箱） ，PCB尺寸：155mm＊110mm； 10. 用Keil C 或匯編編程； 二、規格 1. 工作溫度：-10～+65°C； 2. 儲存溫度：-20～+80°C ； 3. 濕度：5～95% 無凝結 ； 4. 功耗（無外部設備）: +9V@0.5A （典型值） ； 三、用途 1. 可用于各種28個點以?xún)?nèi)的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器； 2. 可用于替代28點以?xún)?nèi)的PLC用于各種控制場合（如各種機器控制）； 3. 可用于單片機學習和試驗。 四、編程說明 1. 在接線圖上標明了輸入輸出端口所對應的單片機端口號，例： 2. 1）輸入端口2對應著單片機的P3.2口；輸入端口2有低電平輸入時讀P3.2時的值是1，否則為0； 3. 輸出端口3對應著單片機的P0.7口；程序中P0.7口等于0時輸出端口3輸出低電平（0伏）；否則輸出端口3為高阻態； 4. 光盤中有編程軟件KEIL C，下載程序用的通信軟件flash magic，安裝即可使用； 5. 光盤中有在現場應用過的范例程序；可以在這基礎上修改學習。 五、訂購信息 1. 訂購的JMDM-28DIOMR控制器包括： 控制器、電源、編程下載線、光盤（包括編程軟件、教學資料、應用范例、操作手冊）、說明書； 2. 發貨方式：快遞。 產品研發廠家：深圳精敏數字機器有限公司 歡迎致電咨詢，索取資料，共創佳益！
