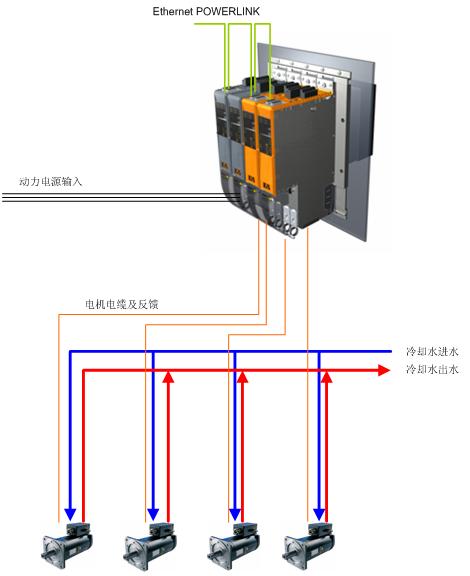

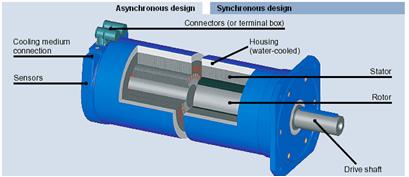

編者按：貝加萊運動控制技術又推出了新品， 8KS系列水冷電機，它的推出為整體解決方案的提供又增添了新的生力軍。 2008年，貝加萊運動控制技術又推出了新品——8KS系列異步/同步伺服電機，它是采用水冷冷卻方式的電機產品，是貝加萊繼自冷、風冷同步電機、直線電機、力矩電機后又一個系列的電機產品，它的推出為整體解決方案的提供又增添了新的生力軍。 1. 概要 1.1現實需要 在惡劣的工業環境中，例如高溫、粉塵、污垢和惡劣的天氣下無法使用氣冷，氣冷的方式受到極大的限制，這時候我們需要另一種冷卻方式。貝加萊8KS系列水冷型伺服電機正是為了滿足這種苛刻的應用環境而設計的。 1.2相關參數 ● 額定扭據：605N.m ● 額定功率：最大144kW ● 峰值扭據：916Nm ● 額定速度：1100RPM/1500RPM/2200RPM/3000RPM 可以看出，該系列產品提供了非常大的扭據輸出性能，能夠滿足大扭據應用的需要。 1.3其它特點 a） 提供海德漢單回轉512線絕對式編碼器E0 多回轉512線E1編碼器，精度高達400萬線，適應高精度定位要求的環境。 b） 可連接B&R ACOPOSmulti共直流母線型伺服驅動器應用。 2.8KS水冷型電機原理 通過在機殼外的入水和出水口設計，使得循環水能夠通過不斷的流動達到對電機的冷卻功能。 該型電機分為異步和同步設計，采用在定子外殼設計的水冷層來實現水冷，進水口和出水口設計在電機的后端，流經整個電機機身后經另一個出口出水。 3.8KS水冷型電機優點 3.1 緊湊結構設計：水冷型設計使得散熱得到大幅度改善，因此，8KS系列電機能夠工作在全功率狀態下。在相同的功率輸出情況下，8KS系列電機較之風冷、自冷型電機具有更小的體積設計。 3.2 高動態響應：緊湊的設計使得8KS有非常小的慣量以及在全速度范圍內的恒定高扭據穩定性，因此，8KS系列電機與同等功率設計的電機相比它的動態響應能力更高。 3.3 低噪音：8KS系列電機在非驅動端有入水和出水口，取代了風扇單元，使得它的運行噪音大大降低，避免了周圍環境因風扇產生循環風引起的粉塵飛揚狀況。 3.4 無熱量散發到環境中。 4.8KS系列電機的應用 8KS電機可應用于基于ACOPOS和ACOPOSmulti的伺服驅動器構成運動控制單元，它可接入ACOPOSmulti。 系統應用結構如下： 5.應用場合 8KS電機主要應用于高溫、粉塵、污垢等惡劣的無法良好使用風冷、自冷型電機的場合。 ＊ 紡織機械：漿紗機、染整、水洗、無紡布等惡劣的作業環境； ＊ 塑料行業：應用于生產醫療配件的環境需要高潔凈度的設備，無風扇的設計提供了這種可能。 ＊ 建筑行業：混凝土攪拌、切斷設備要求體積小而大扭據輸出，并且適應環境的惡劣性。 ＊冶金行業：在冶金行業的高溫工作狀態下，外界環境溫度已經非常高，并且現場存在著粉塵等污染環境，水冷型電機發揮了其環境適應能力。 ＊ 造紙機械：大力矩輸出、高動態響應、頻繁加減速的應用，8KS的大扭據提供能力、高動態響應能力以及對加減速頻繁造成的發熱進行冷卻的能力都極好的適應了這些需求。 貝加萊 8KS系列水冷電機拓寬了B&R的電機產品線，使得貝加萊能夠更廣泛的服務于客戶，是特殊環境下最適宜的解決方案。
