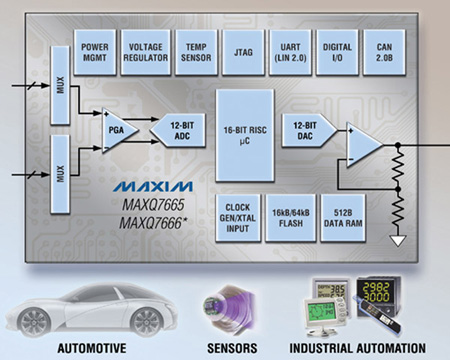

編者按：Maxim推出RISC MAXQ微控制器產品線的最新成員。MAXQ7665/MAXQ7666可在嘈雜的、空間受限的環境中對信號進行數字化和處理，是轉向、制動、節氣門位置控制等汽車應用，以及閥門位置和軸旋轉等工業控制應用的理想選擇。 Maxim推出RISC MAXQ微控制器產品線的最新成員：MAXQ7665/MAXQ7666用于傳感器的單芯片系統（SoC）混和信號微控制器。器件設計用于各向異性磁阻（AMR）傳感器，可為線或角位置/位移的非接觸式測量提供完備的解決方案。這些設計緊湊的微控制器僅需7mm × 7mm的電路板空間，集成了精確測量AMR傳感器低幅度信號所需的所有功能，并提供模擬和/或數字輸出。MAXQ7665/MAXQ7666可在嘈雜的、空間受限的環境中對信號進行數字化和處理，是轉向、制動、節氣門位置控制等汽車應用，以及閥門位置和軸旋轉等工業控制應用的理想選擇。 MAXQ7665/MAXQ7666具有8通道差分輸入、一個可編程增益放大器（高達32x）和一路12位、500ksps ADC。這些器件能夠以高達8µV的精度對傳感器輸出進行數字化處理，從而實現非常精準的測量。為保證工作精度，MAXQ7665/MAXQ7666提供本地芯片和遠端溫度檢測，可以對傳感器輸出進行溫度補償。器件還對電源電壓進行監控，以響應電源失效故障，此外還集成有1個看門狗定時器和3個具有輸入捕獲和輸出比較能力的定時器，以保證可靠的工作。 MAXQ7665/MAXQ7666內嵌16位RISC MAXQ微控制器內核，該內核具有16 x 16硬件乘法器和48位累加器以增強性能。器件能夠以每MHz高達1MIPS的速率處理數字?jǐn)?shù)據和執行用戶指令，每MIPS僅消耗0.25mA電流。器件集成有512字節的數據SRAM，以及64kB （MAXQ7665）和16kB （MAXQ7666）的汽車級的閃存。片內帶有緩沖輸出的12位電壓DAC、一路UART端口（用于LIN 2.0通信）、8個通用I/O或一個CAN 2.0B兼容的端口等可提供模擬和數字輸出。 MAXQ7665/MAXQ7666提供節省空間的7mm x 7mm、48引腳TQFN封裝，工作在-40°C至+125°C汽車級溫度范圍。MAXQ7665的芯片起價為$7.83，MAXQ7666的芯片起價為$7.49 （1000片起，美國離岸價）?，F(xiàn)備有評估板，以加速設計進程。評估板包括一個評估電路板和一個基于PC的集成開發環境（IDE）。IDE包含調試器、編譯器/連接器、一個限期的IAR C編譯器和一個模擬器。
