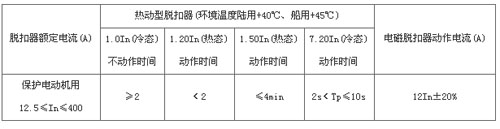

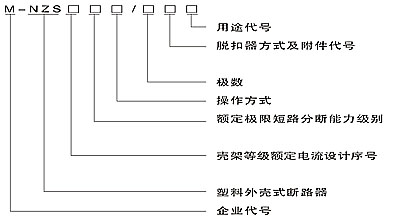

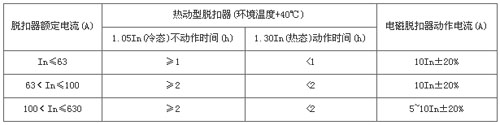

適用范圍 M-NZS 系列塑料外殼式斷路器是本公司采用國際先進技術研制開發的新型斷路器之一，其額定絕緣電壓為 950V，適用于交流 50Hz 或（60Hz），額定工作電壓690V及以下，額定工作電流 12.5A 至 630A的電流中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、欠電壓時起保護作用。額定殼架等級電流在 400A 及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中斷開以及在電動機過載，短路及欠電壓時起保護作用。產品符合GB14048.2，IEC60947-2標準。 型號及含義 注： ＊配電用斷路器無代號；保護電動機用斷路器以“2”表示。 ＊手柄直接操作無代號；電動操作用“P”表示；轉動手柄用“Z”表示 ＊額定短路分?jǐn)嗄芰?jí)別：N-標準型 H-高分?jǐn)嘈? L-超高分?jǐn)嘈? 分 類 1、按安裝方式分為：垂直安裝、橫裝； 2、按斷路器的用途分：配電保護型、電動機保護型； 3、按接線方式分：板前接線、板后接線、插入式接線； 4、按操作方式分：手柄直接操作、外部轉動手柄操作、電動操作； 5、按脫扣器型式分：僅有瞬時動作脫扣器（電磁脫扣器）、熱動+電磁脫扣器（復式）、電子脫扣器； 6、按極數分：二極、三極、四極； 四極斷路器中，中性極（N極）的型式有四種： A型：N極不安裝過電流脫扣器，且N極始終接通不與其他三極一起合分； B型：N極不安裝過電流脫扣器，且N極與其他三極一起合分； C型：N極安裝過電流脫扣器，且N極與其他三極一起合分； D型：N極安裝過電流脫扣器，且N極始終接通，不與其他三極一起合分； 斷路器的脫扣特性 斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作（配電用）及（保護電機用）
