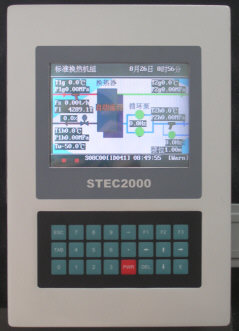

產品簡介： STEC2000控制器是多功能模塊化PAC控制器。STEC2000以嵌入式技術為基礎，基于 32位高速M(fèi)CU和嵌入式實時LINUX操作系統，具有現場采集、控制、通訊、數據存儲、故障上傳、現場監控等功能。 詳細介紹： STEC2000多功能PAC可編程控制器 簡介 STEC2000控制器是多功能模塊化PAC控制器。STEC2000以嵌入式技術為基礎，基于 32位高速M(fèi)CU和嵌入式實時LINUX操作系統，具有現場采集、控制、通訊、數據存儲、故障上傳、現場監控等功能。 STEC2000型控制器具有可靠性高、功能強大、性價比高；配置靈活，應用適用面廣；占用空間小，效率高等突出特點，可廣泛用于市政管網監控（如熱網、水網、氣網等）、樓宇自控、工業自動化、交通、電信、物流、園林、環保、養殖等領域。 STEC2000主要面向本地和遠程數據采集和控制系統。結構堅固緊湊，不但可直接應用于現場，實現就地監控、顯示，而且由于具備強大靈活的軟件功能和通訊功能，可方便地實現遠程監控和遠程設備的網絡化管理。 主要特點 內置以太網接口和TCP/IP協議，輕松地接入局域網、寬帶網、互聯網。 支持ADSL、寬帶等通訊方式。 支持GPRS、GSM、CDMA等通訊方式。 支持電話撥號TCP/IP通訊方式，高可靠性。 簡單易用的通訊腳本語言，輕松實現與本地智能設備的通訊。 基于嵌入式LINUX操作系統，更高的可靠性和高效率。 人性化的控制腳本語言，描述控制邏輯輕松自如。 支持C/C++、BASIC等各種高級開發，為用戶提供最大限度的靈活性和保密支持。 就地的歷史數據存儲功能，隨時了解設備運行的歷史情況。 彩色液晶顯示模塊，可視化組態與交互腳本支持。 配置靈活，應用伸縮性強，可擴展性好。 附合工業環境要求的光電隔離保護。 可靠的通道保護技術，高耐壓、自恢復。 硬件、板載程序和數據處理軟件三層濾波，超強的擾干擾性能。 堅固優美的外殼。 組成 STEC2000控制器由主機、I/O板卡和通訊板卡組成。每臺主機可接插八塊I/O板卡，一塊通訊板卡（通訊卡包括RS232/RS485/PTSN）。最多支持96點物理點和96個虛擬點。 功能 數據采集 STEC2000控制器可以采集原始數據、過濾壞數、按用戶定義的方式變換為物理量。  可編程控制 可視化可配置的邏輯控制和PID控制，并提供人性化易學易用的腳本語言編寫控制程序。 可編程人機交互 液晶顯示屏可自由定制多幅監控畫面。提供腳本方式的編程環境以實現較復雜的界面交互功能。 歷史數據存儲 物理量數據每隔一段時間（如一分鐘）保存一次，斷電后不會丟失。8M的歷史數據存儲空間可本地存儲監控歷史數據。 可配置的報警每臺控制器最多支持96個真實采集/控制點和96個虛擬點。當數據超過定義范圍時可產生報警。 遠程通訊與控制 控制器內置實時數據采集、歷史數據采集、控制、對表等Socket接口，協議公開。用戶可以自行開發上位機軟件，也可使用STEC2000配套的上位機軟件。 報警遠程上傳 控制器內置故障上傳功能，當故障發生時能主動上傳到遠程控制中心。 組態與開發支持 STEC2000控制器配套有高度集成的組態、開發與仿真調試工具包 SRDev2.0 。該工具包括可視化組態環境、控制腳本與人機交互腳本開發與調試環境和虛擬機。 技術指標 主機技術指標 操作系統：SR-Linux CPU主頻：66MHz 內存容量：16M 數據存儲容量：16M 以太網口接口型式：RJ45 以太網口接口通訊速度：10M bps 通訊協議：TCP/IP，PPP，MODBUS，支持通訊腳本編程 I/O擴展槽：9個 HMI接口：LCD和鍵盤復合接口內置Socket Server功能：有工作溫度：0℃ ～ +50℃ 儲藏溫度：-20℃～80℃ 工作濕度：5％～95% RH I/O板卡技術指標 模擬量輸入卡（AI卡）技術指標 通道：8路差分模擬量輸入 輸入電壓：0～＋10V 輸入電流：4～20mA 輸入阻抗：≥240kΩ 濾波方式：模擬濾波和數字濾波，抗共模干擾 分辨率：12位隔離形式：光電隔離隔離電壓：2500V 存儲溫度： -20℃～80℃ 運行環境溫度：0℃～50℃ 運行環境濕度：相對濕度≤95%，無凝露。 模擬量輸出卡（AO卡）技術指標 基本通道：4路模擬量輸出 電壓信號輸出： 0～10V，帶載能力10KΩ 電流信號輸出： 4～20mA，帶載能力500Ω 分辨率：8 位隔離方式：光電隔離隔離電壓：2500V 存儲溫度：-20℃～80℃ 運行環境溫度：-0℃～50℃ 運行環境濕度：≤95%，無凝露。 開關量輸入卡（DI卡）技術指標 基本通道：12路開關量輸入 計數器：3路16位，與0～2通道復用隔離方式：光電隔離隔離電壓：1500V 存儲溫度：-20℃～＋80℃ 運行環境溫度：0℃～＋50℃ 運行環境濕度：≤95%，無凝露 開關量輸出卡（DO卡）技術指標 基本通道：8路開關量輸出隔離方式：繼電器隔離 DC30V 1A 通道狀態指示燈：8路存儲溫度：-20℃～＋80℃ 運行環境溫度：-10℃～＋55℃ 運行環境濕度：≤95%，無凝露 通訊板卡技術指標 STEC2000控制器主機自帶以太網口，可以直接支持以太網通訊。當需要接入其它通訊方式時，可以選用STEC2000控制器的通訊板卡。 RS232通訊卡技術指標 接口型式：DB-9（針）。最大傳輸距離：15米。最大傳輸速率：20k bps。帶光電隔離，隔離電壓1000V。 RS485通訊卡技術指標 自動識別RS-485信號流向，零延時自動收發轉換。最大傳輸速率19200bps。光電隔離，隔離電壓1000V。接收器共模電壓: -7V～+12V。驅動器共模電壓: -1V～+3V。遠程通信120米，多機通信128個節點。 PTSN電話通訊卡技術指標 具有14.4k bps～56k bps傳輸速率。支持標準AT命令集撥號/自動應答功能。帶光電隔離，隔離電壓1000V。具有防止雷擊和浪涌電流功能。 操作面板技術指標 STEC2000控制器可以配備彩色液晶操作面板。 彩色液晶操作面板技術指標 像素：320＊240 顏色數：256 鍵盤：3＊8矩陣鍵盤接口：專用接口組態與編程：可視化組態、支持交互腳本電源：由專用接口供電 電源 STEC2000控制器配套專用電源。
