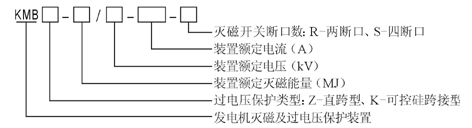

一、產品概述及特點 發電機勵磁系統在事故滅磁情況下要求滅磁動作快、過程短、磁場釋能迅速，并且在滅磁過程中必須有效限制因電流突變以及各種操作過電壓對發電機系統的危害。為此我公司結合發電機滅磁及過電壓保護方面的存在的問題，總結經驗，特研制開發出KMB系列新型滅磁及過電壓保護裝置。該裝置主要采用新型磁場斷路器DMX以及高性能氧化鋅壓敏電阻滅磁，配合發電機轉子側及勵磁電源側完善的過電壓保護措施，組成完整的滅磁及過電壓保護系統，產品性能穩定可靠，達到國際先進水平，可廣泛替代老產品及進口產品。 本裝置適用于各種不同容量的同步發電機、調相機及大容量直流發電機的勵磁回路中，作為發電機定子側內部故障狀態下的快速滅磁及任何狀態下勵磁回路及轉子的過電壓保護，并可用于分?jǐn)嗫蛰d或額定負載下的勵磁回路。 KMB系列新型滅磁及過電壓保護裝置具有如下特點： ● 本裝置結構緊簇，布局合理，檢修維護方便，磁場斷路器和滅磁電阻可置于一屏，并可與用 戶勵磁切換屏或整流屏靈活拼接； ● 新型磁場斷路器DMX動作可靠，弧道建壓快，弧壓穩定，因而移能滅磁迅速； ● 采用高性能的氧化鋅壓敏電阻釋能，其能容量大，壓敏曲線平直，限壓穩定，配之以可整定的可控硅開關回路可有效降低氧化鋅壓敏電阻的荷電率，延長其壽命。 二、型號定義 三、產品主要性能指標 1．裝置符合以下技術標準 ◇　GB 1497-85 《低壓電器基本標準》 ◇　GB 7409-1997 《大中型同步發電機勵磁系統基本技術條件》 ◇　DL/T 583-1995 《大中型水輪發電機靜止整流勵磁系統及裝置技術條件》 ◇　DL489-92 《大中型水輪發電機靜止整流勵磁系統及裝置試驗規程》 ◇　DL/T 650-1998 《大型汽輪發電機自并勵靜止勵磁系統技術條件裝置》 2．工作條件 ◇　使用場所：戶內使用，環境清潔無嚴重污染，無強烈震動； ◇　環境溫度：－10℃ ～＋50℃；24小時內平均氣溫：＜＋35℃； ◇　大氣條件：安裝地最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25°并考慮到因溫度變化發生在產品表面上的凝露； ◇　海拔高度：3000 m 及以下，超過時應特殊訂貨。 ◇　安裝類別：III 類。 3．主要規格及技術參數
