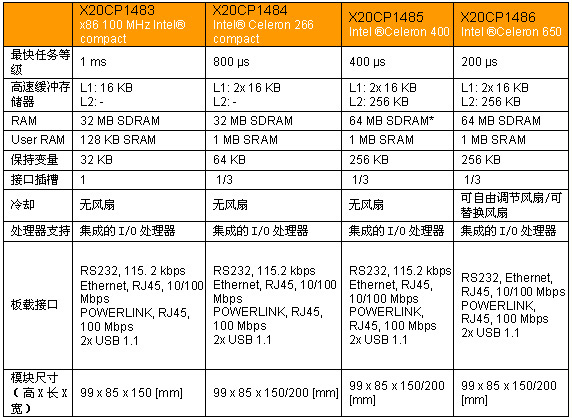

貝加萊（B&R）是一家自動化技術領域的全球性領導廠商，總部位于奧地利Eggelsberg，于1979年由Erwin Bernecker先生和Josef Rainer先生共同創建。創新的信念伴隨貝加萊不斷成長，并引領技術發展的潮流。貝加萊PCC家族新成員——B&R X20CPU。 在貝加萊PCC（可編程計算機控制器）家族中，X20是最新推出的控制系統，也是目前行業內控制系統產品中最具特色、性能最強的產品之一。 以往在做控制系統選型的時候您也許經常會碰到這樣的狀況：性能好的產品往往價格都很高，而價位比較低的產品，它的擴展性以及功能方面又會受到限制；或者本身CPU和I/O模塊不貴，可一旦加上幾塊通訊模塊或者特殊功能模塊，成本就會增加很多。貝加萊X20系統的推出會讓您在很多項目的選型上輕松許多。 目前，各類工業系統對于通訊以及運算等方面提出了越來越高的要求，例如多種工業網絡的互聯與通訊、復雜數據的分析運算、大量的數據采集與存儲等，這勢必給控制系統的大腦—CPU單元提出更高的要求 —— 更快的運算速度、更豐富的通訊接口、更大的內存容量，最好還能有一個平易近人的價格；貝加萊最新推出的X20系統可以很好的滿足這些需求。 先讓我們來看看X20系統中的幾款CPU產品吧 1. X20標準型CPU——PC-Based高性能CPU單元 X20標準型CPU是X20CPU產品中性能最高的產品， 所有CPU單元都基于最新的Intel Celeron處理器，它的任務等級可以達到μs級。標準型X20CPU中均配置了32MB或者64MB的大容量?jī)?nèi)存，這為應用程序中大量的分析運算或各類復雜應用的項目提供了方便。此外CPU上提供以下標準接口： （1）標配了1個10/100M以太網口，1個POWERLINK工業實時以太網接口（可通過軟件設置為標準以太網），2個usb接口，以及1個RS232接口和CF卡插槽； （2）CPU上自帶了1個或者3個通訊接口插槽（IF Slot），可以自由的選擇CAN、CANOPEN、Profibus-dp（主站或者從站）、Powerlink、Rs232、Rs485等通訊模塊； [align=center] 表1 幾款標準型CPU產品的詳細參數[/align] 在這樣一個高性能的CPU產品的支持下，各類復雜運算、大容量I/O、多種通訊協議、復雜的網絡結構等一系列傳統PLC產品很難達到的要求，X20系統均能很好的予以滿足，而且在眾多惡劣工業現場環境的應用表明，它是一個穩定、可靠的控制系統。 貝加萊產品的高度集成性概念同樣在X20系統中有所體現。在X20標準型CPU中，我們可以放心地編制一些運動控制中的多軸聯動程序（往往涉及到大量的數學運算）以及與顯示有關的HMI的程序（外接顯示單元即可，往往要求大容量?jī)?nèi)存以及高性能CPU）,用戶再也不用為CPU的運算速度或者內存容量的限制而擔心了。 [align=center] （X20實物圖：前半部分為CPU單元，后面為I/O模塊）[/align] ★X20標準型CPU特點： 1：高性能CPU單元，大容量?jī)?nèi)存。 2：豐富的通訊接口（以太網，實時以太網，RS232） 3：靈活開放的網絡結構 4：2×usb接口 5：小體積 6：無風扇設計 2. X20緊湊型CPU—嵌入式的自動化控制器 在一些性能要求不是那么苛刻或者I/O容量不是那么大（小于512點）的項目中，X20緊湊型CPU單元就是一個很好的選擇了，它擁有更小的體積，更經濟的價格；它的任務周期通常是在ms級別，如果和市場上常規PLC產品相比較的話，它的處理能力大致處于中型PLC與大型PLC之間；這也可謂是一款“小身材，大性能”的產品了。 [align=center] X20緊湊性CPU[/align] X20緊湊型CPU單元僅有37.5mm寬，標配RS232或RS232和以太網,通過選擇不同底板來確定帶CAN或者不帶CAN接口。CPU處理能力目前有μp16和μp25兩種：μp16 CPU上集成了100 KB SRAM以及512 KB FlashPROM；μp25 cpu集成了750 KB SRAM, 3.4 MB FlashPROM，用戶可以根據自己的需要靈活選配。 [align=center] 表2 緊湊型CPU參數表[/align] 在上表中還包括了幾款Fieldbus CPUs，F(xiàn)ieldbus CPUs是在X20緊湊型CPU基礎上，還能擴展1個或者2個現場總線接口的CPU單元，我們稱它為“X20總線型CPU”。它的處理能力完全和X20緊湊性CPU相當，只不過在它的側面還可以插入一些現場總線模塊，如Profibus-DP（主站或者從站）、CANOPEN、Devicenet、Modubs-tcp等市場上主流的現場總線模塊，也就是說，如果你所做的項目需要聯入一種或幾種總線的網絡，X20總線型cpu將是一個不錯的選擇。此外，貝加萊在設計這款產品的時候，也充分考慮到了整體的兼容性，X20總線型CPU上可以選擇的通訊模塊和X20標準型CPU上能用的通訊模塊是完全一樣。 [align=center] X20總線型CPU[/align] 以上就是貝加萊X20系統目前的幾款CPU情況，您應該可以發現X20 CPU單元中有一個很好的性能上的梯度，您可以根據需要選擇一款合適的CPU單元；此外X20 CPU產品的設計與X20分布式I/O系統的設計一脈相承，X20的各種I/O模塊可以直接連接到CPU后面進行無縫結合，不僅擴展I/O模塊靈活方便，而且大大節省了配電柜中的安裝空間。 在軟件方面，X20分布式系統繼承了貝加萊PCC家族的眾多優點： 3.1 分時多任務的操作系統。 3.2 統一的開發環境——-B&R Automation Studio，這是貝加萊所有產品的編程工具。 3.3 編程語言符合IEC61131-3標準，除了傳統PLC能用的LD/IL/ST/SFC語言外，還支持ANSI C和Automation Bisic兩種高級語言的開發。 3.4 集成了顯示，NC和SoftCNC功能以及Web server等技術。 以上軟件方面的特點再加上X20 CPU本身突出的硬件配置、開放的網絡結構以及X20 I/O系統的熱插拔功能和使用靈活方便等特性，極好地滿足了許多行業的需求。自2005年貝加萊推出X20系統以來，X20系列產品已成功應用于電力、市政、交通、冶金、水利、紡織、印刷、包裝等諸多行業。
