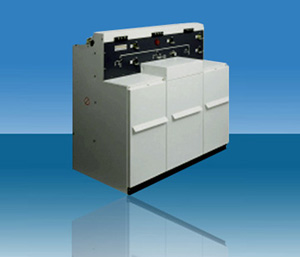

產品說明： 負荷開關和斷路器是有相同的結構： ■ 開關裝置動觸頭垂直運動具有合閘，分閘接地三種位置。這種設計消除了開關或斷路器與按地開關同時閉俁的可能性。 ■ 接地開關具有符合標準規定的短路關合電流 ■ RM6具有隔離和分?jǐn)嚯p重功能 ■ 接地極尺寸與電網相匹配 ■ 電纜間與接地開關和/或負荷開關（斷路器）可實現相互聯鎖 可靠的操作機構 電氣和機械操作機構，位于面板后部，模擬母線能可靠地顯示開關的閉合，斷開，接地3種位置： ■ 閉合：動觸點由速動操作機構控制，對于負荷開關，除控制動觸頭運動外，無儲能功能。 對于斷路器和組合式熔斷器負荷開關，當觸頭閉合同時，操作機構能同時進行貯能。 ■ 斷開：開關斷開由同一速動操作機構的方向動作實現。 斷路器和組合式熔斷器負荷開關的分?jǐn)嘤桑? □ 按鈕操作或 □ 故障跳閘實現 ■ 接地：特殊設計的操作手柄插入操作孔閉合或打開接地觸頭，供手柄插入的孔洞被擋片鎖住，當開關處于 分閘位置時，手柄孔打開；當開關處于閉合位置時，手柄孔被鎖住。 ■ 開關裝置狀態指示器：直接安裝在操作軸的動觸頭上，開關裝置的狀態可由指示器可靠指示。 ■ 操作手柄：操作手柄為防止往復操作設計，可以防止負荷開關或者接地開關合閘后馬上被再次打開。 ■ 加鎖裝置：可以加1，2或3把掛鎖，防止誤操作，用于閉鎖 □ 開關或斷路器操作軸 □ 接地開關操作軸 □ 分閘按鈕 可視性接地 ■ 接地開關閉合位置指示：位于RM6上部，當接地開關閉合時，通過透明罩可以看到接地開關的狀態。 內燃弧耐受能力 RM6堅固、可靠和環境適應性強，開關柜內部出現故障的概率微乎其微。 然而，為了保證確保人身安全，RM6可以承受在額定短路電流下1秒的內燃弧，而不對操作人員構成任何危險。 內燃弧產生的瞬時過壓，可以通過打開位于金屬外殼底部的安全閥來限制。 故障氣體噴向RM6的后部，正面不受影響。 20kA/1秒短時耐受電流試驗表明：裝置滿足1EC 60298附錄AA規定的六條標準 環境適應性強 整體絕緣性 ■ 金屬箱體由不銹鋼材料制成的密封箱體，符合IP67防護等級，裝有開關裝置和母線等帶電部件； ■ 三個封閉式熔斷器盒，外層為金屬噴鍍，防塵，防潮； ■ 熔斷器盒內金屬噴鍍?cè)鰪?qiáng)絕緣性強，限制了電應力。 上述措施，提高了RM6的整體絕緣強度，使開關裝置具有極強的環境適應能力，防塵防潮承受臨時浸水等。 IP67防護等級符合IEC 60529。 操作安全性 電纜絕緣試驗 為了測試電纜絕緣和查找故障，有可能在不斷開連接裝置的情況下，經RM6向電纜引入42kV直流試驗電壓，持續15分鐘。 為了通過接地觀察窗引入直流試驗電壓，應閉俁接地開關和打開可移動接地連接裝置，試驗時需使用特殊試驗夾子（見選項） 電壓指示燈 安裝在各個功能單元上，作內部電纜帶電指示，符合IEC 61958。
